Прибор автоматического контроля герметичности АКГ-1

Назначение

Предназначен для автоматической проверки герметичности предохранительных запорных клапанов (ПЗК) в группе газовой арматуры перед каждым розжигом горелки.


Разработан в соответствии с "ПРАВИЛАМИ БЕЗОПАСНОСТИ СИСТЕМ ГАЗОРАС-ПРЕДЕЛЕНИЯ И ГАЗОПОТРЕБЛЕНИЯ"
(в редакции от 18.03.2003 года)

п.п. 5.9.8. Газопроводы газоиспользующих установок с горелками единичной тепловой мощностью свыше 1,2 МВт должны быть оборудованы по ходу газа двумя, располагаемы-ми последовательно, предохранительными запорными клапанами (ПЗК), автоматическим отключающим устройством, установленным между ними, связанным с атмосферой, обес-печивающим автоматическую проверку герметичности затворов предохранительных за-порных клапанов (ПЗК) перед запуском (розжигом) и регулирующим устройством перед горелкой.

В качестве приборов контроля могут использоваться реле давления типа РПД-хх, ДН, ДД, ДРД, либо аналоговые датчи-ки типа ДДМ-ДИ и др. со стандартным токовым сигналом (4-20) мА.

Прибор производит контроль герметичности каждого ПЗК или участка газопровода с выдачей сигнала о его герметичности или наличия утечки соответствующего клапана.

Мощность выходных контактов позволяет управлять напрямую с прибора практически любыми выпускаемыми клапанами.

Позволяет использовать прибор в комплекте с существующими системами автоматики и как отдельный прибор с выдачей дискретного сигнала об исправности газовой арматуры, в составе действующих и проектируемых систем защиты котельной автоматики и технологических установок для котлоагрегатов с мощностью единичной горелки 1,2 МВт и более.

• Простота настройки прибора;
• Возможность подключения датчика давле-ния с аналоговым выходным сигналом или реле давления;
• Возможность контроля двойных клапанов или отдельных электромагнитных клапанов.

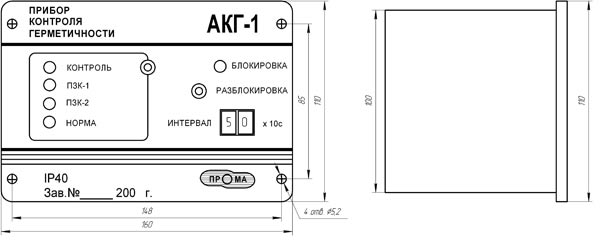

Технические характеристики

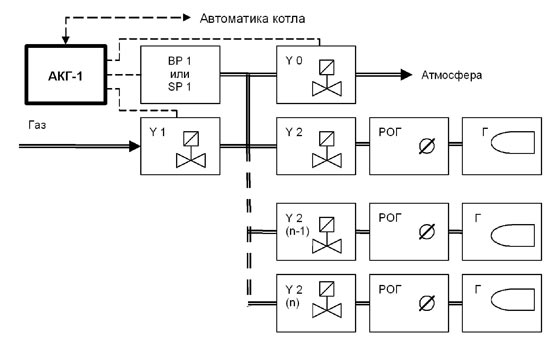

Общая функциональная схема контроля герметичности

Y 1 – предохранительно-запорный клапан (первый по ходу ПЗК);
Y 2 – предохранительно-запорный клапан (второй по ходу ПЗК, n каналов);
Y 0 – клапан безопасности (нормально открытый Dу=20 мм);
ВР 1 – датчик давления;
SP 1 – реле давления;
РОГ – дроссельная заслонка газовая с электроприводом;
Г – горелка газовая.

Проведение теста герметичности происходит поэтапно: Проверка герметичности ПЗК-1: Y0 - закрывается, клапана Y1 и Y2 - закрыты, производится контроль изменения давления датчиком давления или реле давления за интервал времени Т1. (интервал Т1 устанавливается в зависимости от контролируемого объема уставкой "Интервал" от 10 до 990 сек.). При превышении заданного порога изменения давления более 10%, срабатывает сигнал неисправности "ПЗК-1", если изменения давления не происходит, идет переход на вторую фазу - проверка ПЗК-2. Открывается клапан Y1 на 4 сек., затем закрывается. Все три клапан закрыты. Происходит контроль давления между клапанами Y1 и Y2 (датчиком или реле давления), при понижении давления более чем на 10% за интервал Т2 - выдается сигнал "Блокировка", открывается Y0, загорается индикатор "ПЗК-2", в случае успешного завершения теста выдается сигнал "Норма", выдается задержка 10с и если розжиг горелки не произведен открывается Y0 (клапан безопасно-сти). Преимущество применения схемы с аналоговым датчиком давления в том, что проиходит запоми-нание исходного давления и от него исчисляется точка срабатывания. Поскольку проверка гере-метичности проводится сетевым газом подверженного колебаниям давления, при работе с реле давления необходима его подстройка, при работе с датчиком настройка срабатывания происходит автоматически.
