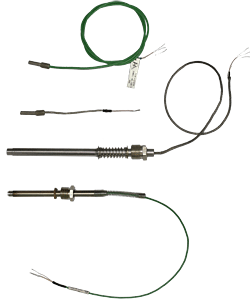

Термопреобразователи
сопротивления ТСМ 012-015, ТСП 012-015
Предназначены для измерения температуры малогабаритных
подшипников и твердых тел в различных отраслях промышленности.
Рис. 1 |
Рис. 2 |
 |
Рис. 3 |
Рис. 4 |
Основные технические характеристики
| Диапазон измеряемых
температур: |
| от -50 до +120°С; |
| |
| Номинальная
статическая характеристика: |
| ТСМ 012-015 |
50 М; |
| ТСП 012-015 |
50 П или 100 П. |
| |
| Материал защитной
арматуры |
| латунь Л96 или Л63 |
| |
| Показатель тепловой
инерции: |
| не более 8 с. |
| |
| Защищенность от
воздействия пыли и воды по ГОСТ 14254 |
| IP00 |
| |
| Устойчивось к
воздействию вибрации по ГОСТ 12997 |
| N3 |
| |
| Схема соединений |
| 3-х проводная; |
Конструкция термопреобразователя неразборная.
Перечень стандартных длин для ТСМ/П 012-015:
| Рис. 1 |
l1, мм |
120, 500, 630, 800, 1000, 1600 |
| Рис. 2 |
ТСП |
470, 970, 1470, 1970, 4970, 7970 |
| ТСМ |
3005 |
| Рис. 3 |
l, мм |
60, 80, 100, 120, 160,
200, 250, 320, 400 |
| Рис. 4 |
|
