Термометр манометрический,
конденсационный, показывающий сигнализирующий ТКП-160Сг-М2
  Предназначен
для измерения теплотехнических параметров и управления внешними электрическими
цепями от сигнализирующих устройств приборов.

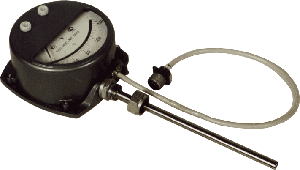

Термометры подразделяются на дистанционные (см. рис. слева) и местные (с жесткой
связью). Соединение термобаллона с корпусом для местных термометров
осуществляется в двух исполнениях:
- с радиальным расположением термобаллона (см. рис. справа);
- с осевым расположением термобаллона. (см. рис. слева)
Область применения: Электрические отопительные котлы, водонагреватели,
термостаты, масляные трансформаторы, сауны, управление температурными режимами
нагревательных элементов промышленных и бытовых установок(термопластавтоматы,
пресса для изготовления РТИ и пластмассы и т.п.).
Технические характеристики
|
Наименование |
Значения |
| Пределы измерений, °C |
-25-+75; 0-120; 100-200; 200-300 |
| Длина соединительного
капилляра дистанционного термометра, м |
0,6; 1; 1,6; 2,5; 4; 6; 10; 12; 16; 25 |
| Длина погружения
термобаллона, мм |
160, 200, 250, 315, 400, 500, 630, 800, 1000 |
| Диаметр термобаллона,
мм |
12, 14, 16 |
| Класс точности
термометров |
1,5; 2,5 |
| Давление измеряемой
среды, МПа, не более |
1,6 |
| Напряжение питания
сигнализирующего устройства |
до 220 В f 50 Гц |
| Разрывная мощность
контактов сигнализирующего устройства, ВА |
50 |
| Масса,
кг: |
|
дистанционного (с капилляром 25м) |
4,5 |
|
местного |
2,5 |
| Средний срок службы,
лет, не менее |
10 |
| Материал термобаллона |
ЛС 59-1; 12Х18Н10Т |
| Вид
защитной оболочки капилляра для дистанционных термометров |
|
Медная |
А |
|
Полиэтиленовая |
Б |
|
Заполнитель системы в зависимости от предела измерений |
|
Метил хлористый
технический ГОСТ 12794-80 |
|
Ацетон ГОСТ 2758-84 |
|
Толуол ГОСТ 5789-78 |
|
Хладон ГОСТ 8502-93 |
Примечание:
1. Допускаемое отклонение длины погружения термобаллона
до 250 мм (±3%).
2. Допускаемое отклонение длины соединительного капилляра
±10%.
3. Рабочий предел измерений должен быть равен
последним 2/3 диапазона измерений.
Термометр изготавливается по
ТУ 25-02.091870-81.
Пример обозначения
термометра для условий эксплуатации исполнения УХЛ2 с пределами измерений 0-120
°С, класса точности 1,5, длиной соединительного капилляра 10 м, длиной
погружения термобаллона 400 мм и полиэтиленовой оболочкой при его записи или
заказе:
ТКП-160Сг-М2-УХЛ2 (0-120)-1,5 10-400-Б ТУ25-02091870-81
То же для местных термометров:
ТКП-160Сг-М2-УХЛ2 (0-120)-1,5 ТУ25-02091870-81
То же для исполнения Т2 с медной
оболочкой:
ТКП-160Сг-М2-Т2
(0-120)-1,5 10-400-А ТУ25-02091870-81
Местные термометры изготавлимаются без
электрических соединений (виска, розетка). По специальному заказу потребителя
приборы могут быть изготовлены с соединителями.

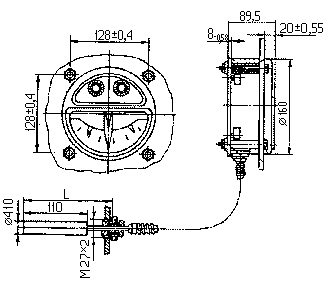

Габаритные и
присоединительные размеры
Габаритные размеры
упаковки и масса
|
Модель |
Кол-во в упаковке |
Масса, кг |
Габаритные размеры, мм. |
|
прибора |
в упаковке |
L |
B |
H |
|
ТКП-160Сг-М2 |
18 |
4,5 |
56,45 |
774 |
662 |
340 |
|
9 |
50,9 |
190 |
|
6 |
34,8 |
442 |
|
4 |
23,7 |
554 |
|
2 |
13,7 |
232 |
|
