Диафрагмы ДКС, ДБС, ДВС, ДФС
 Предназначены
для измерения расхода жидкостей, газов или пара по методу переменного перепада
давления в соответствии с ГОСТ 8.563.1-97, 8.563.2-97.
Типы
ДКС – диафрагма камерная с угловым
способом отбора перепада давления;
ДБС – диафрагма бескамерная с угловым способом отбора перепада давления;
ДВС – диафрагма бескамерная с угловым способом отбора перепада давления
на высокое давление;
ДФС – диафрагма с фланцевым способом отбора перепада давления.
Основные
технические характеристики
Диафрагмы ДКС выпускаются с
впадиной под фланцы исполнения 2 ГОСТ 12815-80, и с выступом под фланцы
исполнения 3 ГОСТ 12815-80. Диафрагмы ДФС, ДБС, ДВС выпускаются под фланцы
исполнений 1, 2 ГОСТ 12815-80 и под фланцы ГОСТ 12821-80. По требованию
заказчика количество пар отбора перепада давления для диафрагм ДКС может быть
увеличено до четырех. Фланцы для диафрагм на Ду 50-100 ОАО изготавливает по
требованию заказчика.
|
Условное давление,
кгс/см2
ДКС
ДБС
ДФС
ДВС |
6; 100
6; 16; 25; 40
100
320
|
|
Условный проход
трубопровода, Ду, мм
ДКС
ДБС
ДФС
ДВС |
50 – 400
300 – 800
50 – 400
50 – 400
|
|
Материал диска |
Ст. 12Х18Н10Т
(Б),Ст. |
|
Материал камер |
Ст. 20; 25 (А) |
|
Материал фланцев |
Ст. 20; 25 (А) |

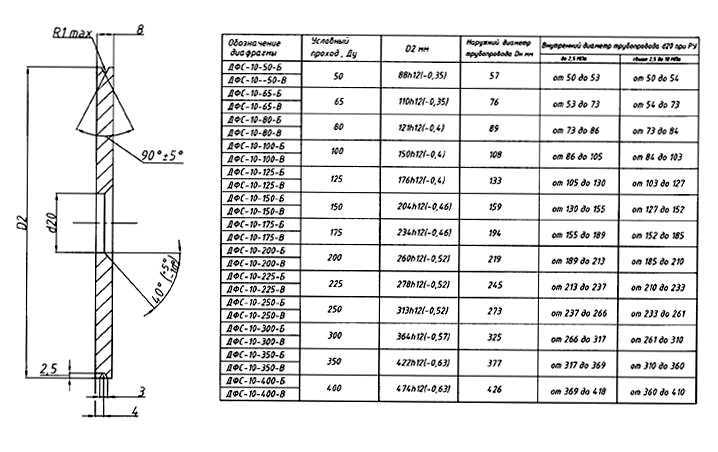

Габаритные и присоединительные размеры
|
