Преобразователь РС 01
УАТМ 2.844.001 ТУ
Преобразователь РС 01 предназначен для
измерения объемного расхода жидких и газообразных, в том числе агрессивных сред,
в системах АСУТП на предприятиях различных отраслей, а также для учета
количества холодной и горячей воды в системах водоснабжения. Преобразователь
рассчитан как на индивидуальную эксплуатацию, так и в комплекте с вычислителями
в составе теплосчетчиков и узлов коммерческого учета тепловой энергии.
Основные технические характеристики
| Диаметр условного
прохода |
| 10, 15, 25, 32, 40,
50 мм |
| |
| Диапазон измеряемых
расходов: |
| - для жидкостей |
0,05...32 м3/ч; |
| - для газов |
0,1...600 м3/ч; |
| - для пара |
0,1...600 м3/ч. |
| |
| Предел допускаемой
основной относительной погрешности преобразователя: |
| - для жидкостей |
±1%; |
| - для газов и пара |
±1,5%. |
| |
| Выходной сигнал: |
| -
унифицированный токовый 0...5 мА, 0...20 мА или 4...20 мА; |
| - частотный с
амплитудой импульсов не менее 2,4 В в диапазоне частот 8...300 Гц. |
| |
| Напряжение питания |
| 10...50 В |
| |
| Потребляемая
мощность |
| не более 1,5 Вт |
Степень защиты от проникновения пыли и воды IP-54 в соответствии с ГОСТ
14254-80.
Средний срок службы 10 лет.
Конструктивные особенности:
- Гальваническая разязка между датчиком и электронным блоком.
- Преобразователь может устанавливаться на горизонтальных, вертикальных и
наклонных трубопроводах.
- Способ крепления - фланцевый или штуцерный.
В шифре преобразователя закодированы следующие параметры его конструктивного
исполнения:
РС 01. XX1. XXХ2. X3.
1 Диаметр условного прохода
2 Наибольший расход
3 Вид выходного сигнала
Параметры измеряемых сред:
| Для жидкостей: |
| - кинематическая вязкость |
6*10-7...12*10-6
м2/с; |
| - температура |
+5...+180 °С; |
| - плотность |
650...1800 кг/м3; |
| - наибольшее статическое
давление |
не более 10 МПа. |
| |
| Для газов: |
| - кинематическая вязкость |
5*10-6...25*10-6
м2/с; |
| - температура |
-30...+50 °С; |
| - плотность (при нормальных
условиях) |
0,5...2,5 кг/м3; |
| - наибольшее статическое
давление |
не более 10 МПа. |
| |
| Для пара: |
| - температура |
-95...+180 °С; |
| - плотность (определяется
давлением и температурой) |
0,5...5 кг/м3; |
| - наибольшее статическое
давление |
не более 10 МПа. |

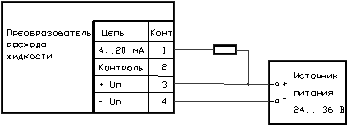

Схемы внешних электрических соединений:
 |
| Подключение преобразователя с токовым выходным
сигналом |
Таблица исполнений РС 01:
| Тип преобразователя |
Диаметр условного прохода, Ду, мм |
Наиб. расход, Qmax, м3/ч |
Наим. расход, Qmin, м3/ч |
Вид выходного сигнала |

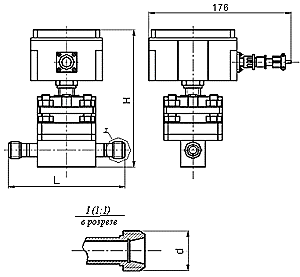

Габаритные размеры, мм (L*H*108) |
| РС 01.10.XXX.Ч |
10 |
2 |
0,063 |
Частотный |
132*236*108 |
| РС 01.10.XXX.Т |
10 |
2 |
0,063 |
Токовый |
132*236*108 |
| РС 01.15.XXX.Х |
15 |
3,1 |
0,1 |
Ч(Т) |
144*236*108 |
| РС 01.20.XXX.Х |
20 |
5 |
0,16 |
Ч(Т) |
150*239*108 |
| РС 01.25.XXX.Х |
25 |
8 |
0,25 |
Ч(Т) |
154*244*108 |
| РС 01.32.XXX.Х |
32 |
12,6 |
0,4 |
Ч(Т) |
172*257*108 |
| РС 01.40.XXX.Х |
40 |
20,2 |
0,63 |
Ч(Т) |
190*266*108 |
|
