Измеритель-регистратор Ш9329М тип 29.002

Измеритель-регистратор Ш9329М тип 29.002 Прибор может использоваться в качестве многоканального измерительного, индикаторного, регулирующего, сигнализирующего или регистрирующего устройства в различных отраслях промышленности.

По сравнению с прибором Ш 9329/1 имеет расширенные функциональные возможности.

Регистратор Ш9329М выполняет следующие функции:

измеряет температуру и другие физические величины;
регистрирует в энергонезависимой памяти результаты измерений с привязкой ко времени;
отображает измеренные и архивные данные в цифровом виде одновременно по 6-и каналам;
сигнализирует (путем выдачи релейных сигналов во внешнюю цепь) о превышении/принижении заранее установленных значений, а также о неисправности прибора и датчика;
регулирует по заданному закону (2-х, 3-х позиционный, ПИ, ПД, ПИД);
выдает информацию на верхний уровень при работе в составе системы.

Технические характеристики Ш 9329М

Количество каналов измерения	16 или 32 универсальных аналоговых входов с индивидуальной или групповой гальваноразвязкой до 300В; 11 входов цифровых (дискретных) сигналов, из них 3 — высокочастотных (до 100 кГц)
Подключаемые датчики/сигналы	термоэлектрические преобразователи; термопреобразователи сопротивления; сигналы тока; сигналы напряжения
Уровень подавления помех	50Гц: 20, 40, 60, 70 дБ
Класс точности	0,1
Период опроса	от 1 до 2,5 с
Период регистрации	от 1, 2, 3 и т.д. циклов опроса, не более 600 с
Глубина архива	размер 2,5 Мб; количество замеров 6,0х105; время регистрации: для 16 каналов 24 сут (цикл 60 с), для 32 каналов 12 сут (цикл 60 с)
Сигнализация (регулирование)	количество уставок — 4 на каждый канал; количество релейных выходов 2 (ток до 2А) или 16 (ток до 0,1 А), или 32 ток до 0,1 А)
ПИД-регулирование	4 канала
Аналоговые выходы	4 выхода потоянного тока 4-20 мА
Интерфейсы	RS 232 / RS 485
Скорость обмена по интерфейсам	9600, 19200, 38400, 57600, 115200 бит/с
Питание	от 90 до 253 В переменного или постоянного тока
Потребляемая мощность	25 ВА
Условия эксплуатации	температура окружающей среды 5..60 °C; относительная влажность 30...80 %; атмосферное давление 84...107 кПа
Степень защищенности	передней панели IP65; корпуса IP54
Габаритные размеры (по корпусу)	138х138х350 мм
Монтаж	щитовой, вырез в щите 140⁺¹х140⁺¹мм
Межповерочный интервал	2 года
Гарантийный срок	2 года
Средний срок службы	10 лет

Подключаемые датчики, сигналы и диапазон измерения

Датчик/сигнал	Обозначение, НСХ	Диапазон измеряемых температур, ºС
Датчик/сигнал	Обозначение, НСХ	от	до
ТСП	100П, W=1.3910	-200	1000
ТСП	50П, W=1,3910	-200	1000
ТСМ	100М, W=1,4280	-200	200
ТСМ	50М, W=1,4280	-200	200
ТСП	100П, W=1,3850	-200	850
ТСМ	53М гр.23	-50	180
ТСМ	ТСМ100	-60	180
ТСМ	100М, W=1,4260	-50	200
ТСМ	50М, W=1.4260	-50	200
ТСП	46П гр.21	-200	500
ТВР	ВР (А-1)		2500
ТВР	ВР (А-2)		1800
ТВР	ВР (А-3)		1800
ТПР	ПР (В)	300	1800
ТПП	ПП (S)		1600
ТПП	ПП (R)		1600
ТХА	ХА (К)	-200	1300
ТХК	ХК (L)	-200	800
ТХК	ХК (Е)	-200	900
ТМК	МК (Т)	-200	400
ТЖК	ЖК (J)	-200	1200
ТНН	НН (N)	-200	1300
DIN (L)	DIN (L)	-200	900
РК-15	РК-15	400	1500
РК-20	РК-20	600	2000
РС-20	РС-20	900	2000
РС-25	РС-25	1200	2500
Ток	0-5 мА 0-20 мА 4-20 мА	- - -	- - -
Напряжение	±100 мВ ±1 В ±10 В*	- - -	- - -

Примечание: * — с внешним делителем

Виды отображения информации Ш 9329М тип 29.002

Измерительные каналы индицируются на шести 4-х разрядных цифровых индикаторах. На седьмом индикаторе отображается системное время.

1-цифровые индикаторы каналов;

2-цифровой индикатор времени;

3-цифровые индикаторы каналов;

4-клавиатура

Индикация текущих значений происходит в трех режимах, задаваемых пользователем: режим индикации первых шести параметров; режим автоматического пролистывания по три канала; режим ручного пролистывания.

В первом режиме постоянно индицируется первая шестерка каналов. Во втором режиме информация выводится по тройкам каналов в режиме пролистывания с указанием номеров индицируемых каналов (т.е. на правых индикаторах высвечиваются значения параметров, а на левых — номера каналов). В режиме ручного пролистывания пользователь может видеть любую тройку измерительных каналов.

Просмотр архива возможен с различными скоростями по три канала одновременно. В случае пропадания питания в архиве регистратора сохранится запись последнего цикла измерения. В момент возобновления питания в архиве сохраняется запись «начало записи».

Конфигурирование прибора Ш9329М с передней панели представляется достаточно сложным ввиду отсутствия буквенно-цифрового дисплея. Поэтому с панели задаются только наиболее часто варьируемые в процессе работы параметры (значения уставок, период записи в архив). Полная конфигурация прибора осуществляется компьютером с помощью программы-конфигуратора, входящей в комплект поставки.

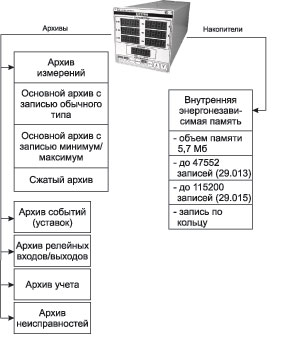

Типы архивов Ш9329М

Регистраторы формируют основной и сжатый архивы параметров и архив событий. В основной архив параметров с заданным периодом записываются результаты физических и математических каналов, а также состояние релейных входов. Количество каналов задается пользователем.

Можно выбрать один из двух типов основного архива параметров — обычный и с записью минимума и максимума. Может задаваться условие записи в архив — всегда или при наличии сигнала на релейном входе или выходе прибора.

Основной архив параметров с записью обычного типа

Представляет собой последовательность записей, каждая из которых содержит дату, время, показания заданного количества каналов и состояние всех релейных выходов. Записи формируются с заданным периодом. Глубина архива 7,7х10⁶ замеров.

2 с	4 с	8 с
26 ч 59 мин	2 сут 5 ч 58 мин	4 сут 11 ч 56 мин

Основной архив параметров с записью минимум/максимум

В отличие от предыдущего типа архива, показания каждого канала и релейного входа записываются в виде двух значений — максимального и минимального из результатов опроса за данный период записи. Глубина архива 5,0х10⁶ замеров.

10 с	1 мин	10 мин
86 ч 50 мин	21 сут 17 ч	217 сут

Сжатый архив параметров

Кроме архивов, описанных выше, всегда записываются аналогичные архивы с периодом записи в 4, 16, 64 раза большим, если задан архив параметров обычного типа, или в 4 и 16 раза большим для архива с записью минимума и максимума. Этот архив используется для отображения на дисплее параметров в сжатом виде, а также может быть перенесен на транспортный накопитель.

Архив событий (дискретных сигналов)

В архив событий записываются заданные пользователем события в момент их возникновения. Заполнение архива проводится «по кольцу» в хронологическом порядке, независимо от вида события. Глубина архива составляет 300 событий.

Архив учета

Используется, например, для учета расхода или выпуска технологического продукта и энергоносителя, наработки агрегата за каждый час, сутки и месяц и т.п. Кроме приращения контролируемого параметра за учетный период в эти архивы записывается и суммарное фактическое время работы прибора за учетный период. Это позволяет документировать факт и продолжительность отключения системы учета. Можно задать восстановление расхода за время отключения по среднему значению расхода.

Монтаж Ш 9329М тип 29.002

Прибор предназначен для щитового утопленного монтажа с помощью уголков, входящих в комплект поставки. Подключение первичных преобразователей (уголков), а также внешних исполнительных устройств (кроме аналоговых выходов) осуществляется при помощи кросс-плат, входящих в комплект поставки. Кросс-платы устанавливаются в непосредственной близости от прибора. Кросс-платы подключаются к прибору с помощью разъемов на задней стенке прибора. Аналоговые выходы выведены на клеммные соединители, установленные непосредственно на задней стенке прибора.
