Измеритель-регистратор Ш9329Д тип 29.003

По срав­­не­­ни­­ю с приборами Ш 9329/1 и Ш9329М прибор может иметь внешний (транс­порт­­ный) накопитель на FDD 3,5” или CF-карте.

Выполняет следующие функции:

• измеряет температуру и другие фи­зи­чески­е ве­ли­чи­ны;

• регистрирует в энергонезависимой па­мя­ти и на транспорт­ном накопителе ре­зуль­та­ты измерений с привязкой ко времени;

• отображает измеренные и архивные данны­е в цифро­вом виде одновременно по 6 каналам;

• сигнализирует (путем выдачи релейных сигна­лов во внеш­ню­ю цепь) о превышении/ принижении заранее ус­та­новленных значе­ний, а также о неисправности прибо­ра и датчика;

• регулирует по заданному закону (2-х, 3-х по­зи­ци­он­ный, ПИ, ПД, ПИД);

• выдаетинформацию на верхний уровень при работе в составе системы.

Технические характеристики Ш 9329Д


Количество каналов	16 или 32 универсальных аналоговых с ин­ди­ви­ду­альной или групповой галь­ва­но­развязкой до 300 В; 11 входов цифровых (дискретных) сигЕна­лов, из них 3 — высокочастотных (до 100 кЇц)
Подключаемые датчики/сигналы	термоэлектрические преобразователи; термопреобразователи сопротивления; сигналы тока; сигналы напряжения;
Уровень подавления помех 50 Гц	20, 40, 60, 70 дб
Класс точности	0,1
Период опроса всех каналов	от 1 до 2,5 с
Период регистрации	от 1, 2, 3 и т.д. циклов опроса, не более 600 с
Глубина архива (внутренняя память)	размер 2,5Мб; количество замеров 6,0х105; время регистрации: для 16 каналов 24 сут (цикл 60 с); для 32 каналов 12 сут (цикл 60 с)
Сигнализация (регулирование)	количество уставок — 4 на каждый канал; количество релейных выходов 2 (ток до 2А) или 16 (ток до 0,1А), или 32 (ток до 0,1А)
ПИД-регулирование	4 канала
Аналоговые выходы	4 выхода постоянного тока 4-20мА
Интерфейсы	RS 232 / RS 485
Скорость обмена	9600, 19200, 38400, 57600, 115200 бит/с
Питание	от 90 до 253 В переменного или постоянного тока
Потребляемая мощность	25 ВА
Условия эксплуатации	температура окружающей среды 5-50ºC; относительная влажность 30 — 80 %; атмосферное давление 84 — 107 кПа
Степень защищенности	передней панели IP65; корпуса IP54
Габаритные размеры (по корпусу)	144х144х350 мм
Монтаж	щитовой, вырез в щите 145+1х145+1 мм
Межповерочный интервал	2 года
Гарантийный срок	2 года
Средний срок службы	10 лет

Подключаемые датчики, сигналы и диапазон измерения


Датчик/сигнал	Обозначение, НСХ	Диапазон из­ме­ря­емых темпе­ратур, ºС
		от	до
ТСП	100П, W=1.3910	-200	1000
ТСП	50П, W=1,3910	-200	1000
ТСМ	100М, W=1,4280	-200	200
ТСМ	50М, W=1,4280	-200	200
ТСП	100П, W=1,3850	-200	850
ТСМ	53М гр.23	-50	180
ТСМ	ТСМ100	-60	180
ТСМ	100М, W=1,4260	-50	200
ТСМ	50М, W=1.4260	-50	200
ТСП	46П гр.21	-200	500
ТВР	ВР (А-1)		2500
ТВР	ВР (А-2)		1800
ТВР	ВР (А-3)		1800
ТПР	ПР (В)	300	1800
ТПП	ПП (S)		1600
ТПП	ПП (R)		1600
ТХА	ХА (К)	-200	1300
ТХК	ХК (L)	-200	800
ТХК	ХК (Е)	-200	900
ТМК	МК (Т)	-200	400
ТЖК	ЖК (J)	-200	1200
ТНН	НН (N)	-200	1300
DIN (L)	DIN (L)	-200	900
РК-15	РК-15	400	1500
РК-20	РК-20	600	2000
РС-20	РС-20	900	2000
РС-25	РС-25	1200	2500
Ток	0-5 мА 0-20 мА 4-20 мА	- - -	- - -
Нап­ря­же­ние	±100 мВ ±1 В ±10 В*	- - -	- - -

Примечание: * — с внешним делителем

Отображение информации Ш9329Д тип 29.003

Измерительные каналы индицируются на четырехстрочном цифробуквенном ЖКИ-дисплее.

1-Встроенный дисковод 3,5” или карта Compact Flash 2- ЖКИ-дисплей 3-клавиатура

Индикация текущих значений происходит в двух ре­жи­мах, задаваемых поль­зо­ва­телем: режим автоматического пролистывания; режим ручного пролистывания. В первом режиме информация вы­во­дится по тройкам ка­на­лов в режиме пролисты­ва­ни­я с указанием но­ме­ров индицируемых ка­на­лов. В режиме ручного пролисты­ва­ния поль­зо­ватель может видеть любую трой­ку из­ме­ри­тель­ных каналов. Просмотр архива возможен с различными скорос­тя­­ми по три канала одновременно. В случае пропа­да­ни­я питания в архиве ре­гист­ра­то­ра сохранится за­пись последнего цикла измерения. В момент во­зобновле­ни­я питания в архиве сохраняется запись “на­ча­ло записи”. Перепрограммирование можно осуществлять не­посредственно с лицевой панели при­бо­ра с помощью клави­ату­ры и ЖКИ-дисплея без ПЭВМ, а также через после­до­ва­тель­ный порт RS 232/485 с ПЭВМ.

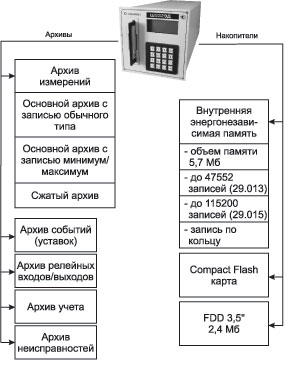

Типы архивов Ш9329Д

Регистраторы формируют основной и сжатый архивы параметров и архив со­бы­тий. В основной архив па­­ра­­метров с за­данным периодом записываются ре­зуль­та­ты фи­зи­ческих и ма­те­ма­тических ка­на­лов, а также состояние релейных вхо­дов. Коли­чест­во ка­на­лов задается поль­зо­ва­те­лем. Можно выбрать один из двух типов ос­новно­го архива параметров — обычный и с за­пись­ю минимума и макси­му­ма. Может за­да­вать­ся условие записи в архив — всегда или при наличии сигнала на релейном входе или выходе прибора.

Основной архив параметров с записью обычного типа	Представляет собой последовательность за­пи­сей, каждая из которых содержит дату, время, показания за­данного количества ка­на­лов и состояние всех ре­лейных вы­хо­дов. Записи формируются с заданным пе­ри­одом. Глубина архива 7,7х106 замеров. 2 с 4 с 8 с 26 ч 59 мин 2 сут 5 ч 58 мин 4 сут 11 ч 56 мин
Основной архив параметров с записью минимум/максимум	В отличие от предыдущего типа архива, по­ка­за­ния каждо­го канала и релейного входа записываются в виде двух значений — макси­мального и минимального из ре­зуль­та­тов оп­ро­са за данный период записи. Глу­би­на архива 5,0х106 замеров. 10 с 1 мин 10 мин 86 ч 50 мин 21 сут 17 ч 217 сут
Сжатый архив параметров	Кроме архивов, описанных выше, всегда за­­пи­­сы­ва­ются аналогичные архивы с пе­ри­одом записи в 4, 16, 64 раза большим, ес­ли задан архив параметров обычного ти­па, или в 4 и 16 раза большим для ар­хи­ва с записью минимума и максимума. Этот архив используется для отображения на дисплее параметров в сжатом виде, а также может быть перенесен на транспорт­ный накопитель.
Архив событий (дискретных сигналов)	В архив событий записываются заданные поль­­зо­ва­те­лем события в момент их возникно­вения. Заполнение архива проводится «по кольцу» в хронологическом порядке, не­за­ви­си­мо от вида события. Глубина ар­хи­ва составляет 300 событий.
Архив учета	Используется, например, для учета расхода или вы­пуска технологического продукта и энерго­но­сителя, на­ра­ботки агрегата за каждый час, сутки и месяц и т.п. Кроме приращения контролируемого параметра за учетный период в эти архивы записывается и суммарно­е фактическое время работы прибора за учетный период. Это позволяет документи­ровать факт и продолжи­тель­ность отключения системы учета. Мож­но задать восстановление расхода за время от­клю­че­ни­я по среднему значению расхода.
Накопители архивов	При программировании регистраторов можно выбрать один из двух накопителей, на который будут за­пи­сы­вать­ся архивы па­ра­метров: Compact Flash или внутренний на­ко­пи­тель. При записи на Compact Flash карту архивы па­­ра­метров записываются до заполнения карты. Время, ос­тавше­еся до заполнения карты отображается на дисплее. Данные с заполненной картой в любой мо­мент могут быть перенесены в компьютер, а на ее место ус­та­навливается «чистая» карта. Замена карты занимает не более 2 секунд. При записи на внутренний накопитель ар­хи­вы па­ра­метров записываются «по кольцу», т.е. каждая но­ва­я запись записывается на место самой старой за­пи­си. Для переноса данных в компьютер можно в лю­бой мо­мент времени архив можно скопировать на Com­pact Flash или дискету 3,5”, при этом записи во внутреннем носителе не стираются. Архив событий всегда записывается толь­ко на внутренний накопитель и может копи­ро­вать­ся на Compact Flash.

Монтаж Ш9329Д тип 29.003

Прибор предназначен для щитового утопленного монтажа с помощью уголков, входящих в комп­лект поставки. Под­клю­чение первичных преобразователей (датчиков), а также внеш­них исполнительных устройств (кроме ана­ло­го­вых выходов) осуществляется при помощи кросс-плат, входящих в комплект поставки. Кросс-платы устанавливаются в непосредственной близости от прибора. Кросс-платы подклю­ча­ются к прибору с по­мощью разъемов на задней стенке прибора. Аналоговые выходы выведены на клеммные соединители, установленные непосредственно на задней стенке прибора.
