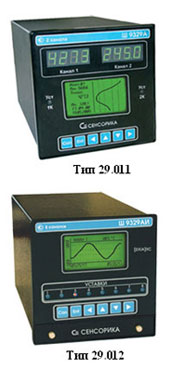

Регистраторы Ш9329А с монохромными дисплеями (тип 29.011, 29.012)

Не требу­ют расходных материалов (бу­ма­ги, перьев) и явля­ются современной э­ко­но­мичной альтернативой бумажным самописцам.

Регистраторы Ш9329А 29.011, 29.012 выполняют следующие функции:

• измеряют температуру и другие физические ве­ли­чи­ны с помощью датчиков, подключаемых к не­посредственному входу приборов;

• регистрируют в энергонезависимой памяти и на Com­pact Flash карте результаты измерения с привязкой ко времени;

• отображают измерение и архивные значения в цифро­вом или ана­ло­го­вом виде;

• сигнализируют (путем выдачи сигналов во внеш­ню­ю цепь) о превышении/приближении за­ра­нее ус­та­новленных значений, а также о не­ис­прав­ности прибора и датчи­ков;

• регулируют по заданному закону: по­зи­ци­он­но­му, ЗД, ЗИ, ЗИД (для 29.011) и по заданной временной ди­аграмме;

• выдают информацию на верхний уровень при ра­бо­те в составе сиc­те­мы.

Технические характеристики


Количество каналов измерения	2 (тип 29.011) или 8 (тип 29.012) уни­версаль­ных аналоговых входов с ин­ди­ви­ду­альной или групповой гальваноразвязкой; 4 (тип 29.011) или 8 (тип 29.012) дискрет­ных типа су­хой контакт.
Подключаемые датчики/сигналы	термоэлектрические преобразователи; термопреобразователи сопротивления; сигналы тока; сигналы напряжения.
Уровень подавления помех 50 Гц на входе	20, 40, 60, 70 дБ
Класс точности	0,1
Период опроса дискретных входов	1 с
Период регистрации	1, 2, 4, 8, 16, 32, 64, 128 с
Скорость регистрации (скорость пе­ре­ме­ще­ния имитации диаграммной ленты на дисплее)	от 2 до 200 мм в час
Сигнализация (регулирование)	количество уставок — 4 на каждый канал; количество релейных выходов: 2 (ток до 2 А) или 7 (ток 0,1 А) для 29.011; 2 (ток до 2 А) или 16 (ток до 0,1 А) для 29.012.
Математические каналы и каналы ПИД-регулирования	2 канала для 29.011; 4 канала для 29.012.
Аналоговые выходы	2 выхода постоянного тока 4-20мА для 29.011
Отображение информации (текущей или ар­хивной)	на цифровых индикаторах (только для 29.011) и на монохромном ЖК-дисплее 5,7ˆ (для 29.011, 29.012) в виде: аналоговых графиков; цифровых значений; барграфа; журнала событий
Архивирование результатов измерения	во внутренней энергонезависимой па­мя­ти; на Flash-карте 128 Мб (только для 29.012)
Гальваническая развязка (29.011)	измерительные входы развязаны между со­бой (до 300 В), а также от корпуса и всех вход­ных цепей
Интерфейсы	RS232, RS485
Скорость обмена по RS 485	9600, 19200, 38400, 57600, 115200 бит/с
Питание	основное от 90 до 253 В переменного или посто­янно­го тока; резервное от 20 до 35 В постоянного тока
Потребляемая мощность	не более 25 ВА
Параметры окружающей среды	температура от 0 до +60ºС; влажность до 80% при +35ºС; атмосферное давление 84 — 107 кПа
Степень защиты	передней панели — IP65; корпуса — IP54
Габаритные размеры	по корпусу 144х144х270 мм
Монтаж	щитовой, вырез в щите 146+1х146+1 мм
Межпроверочный интервал	2 года
Гарантийный срок	2 года
Средний срок службы	10 лет

Датчик/сигнал	Обозначение, НСХ	Диапазон из­ме­ря­емых темпе­ратур, ºС
		от	до
ТСП	100П, W=1.3910	-200	1000
ТСП	50П, W=1,3910	-200	1000
ТСМ	100М, W=1,4280	-200	200
ТСМ	50М, W=1,4280	-200	200
ТСП	100П, W=1,3850	-200	850
ТСМ	53М гр.23	-50	180
ТСМ	ТСМ100	-60	180
ТСМ	100М, W=1,4260	-50	200
ТСМ	50М, W=1.4260	-50	200
ТСП	46П гр.21	-200	500
ТВР	ВР (А-1)		2500
ТВР	ВР (А-2)		1800
ТВР	ВР (А-3)		1800
ТПР	ПР (В)	300	1800
ТПП	ПП (S)		1600
ТПП	ПП (R)		1600
ТХА	ХА (К)	-200	1300
ТХК	ХК (L)	-200	800
ТХК	ХК (Е)	-200	900
ТМК	МК (Т)	-200	400
ТЖК	ЖК (J)	-200	1200
ТНН	НН (N)	-200	1300
DIN (L)	DIN (L)	-200	900
РК-15	РК-15	400	1500
РК-20	РК-20	600	2000
РС-20	РС-20	900	2000
РС-25	РС-25	1200	2500
Ток	0-5 мА 0-20 мА 4-20 мА	- - -	- - -
Нап­ря­же­ние	±100 мВ ±1 В ±10 В*	- - -	- - -



Примечание: * — с внешним делителем (только для 29.012)

Отображение информации Ш9329А 29.011, 29.012

Отображение информации осуществляется на графи­ческом монохромном дисплее и на двух ци­фро­вых ин­ди­ка­то­рах (для 29.011). Монохромный STN дисплей имеет собственную подсвет­ку, что позво­ля­ет визуально восп­ри­ни­мать информацию при неудовлетворительном внеш­нем освещении.

Информация может отображаться в виде графиков, гисто­грамм и в цифровом виде. Графи­ки по каждо­му ка­на­лу мо­гут отображать­ся на весь экран или на полэкра­на. Так­же предусмотре­но: задание любой единицы измерения из ме­ню прибора, индикация превышения уставок, ин­ди­ка­ция текущего времени, ин­ди­ка­ци­я заполнения Flash-карты.

	Дискретные значения по 4 каналам (29.012) / 2 каналам (29.011) Отображение текущих измерений одновременно че­­ты­­рех (двух) каналов в цифровом виде круп­ным шриф­том.
	Дискретные значения по 8 каналам (29.012) Отображение текущих измерений одновременно вось­­ми каналов в цифровом виде.
	Вертикальный график. Отображение графика измерений по одному ка­на­лу с со­провожда­ю­щей информацией: номер ка­на­ла, макси­маль­ное и минимальное значения границ из­ме­рений, текущее значение измерения в цифровом ви­де, текущее время и да­та.
	Горизонтальный график. Отображение графика измерений по одному каналу с со­провожда­ю­щей информацией: номер канала, макси­маль­ное и минимальное значение границ измерений, текущее значени­е измерения в цифровом виде, те­ку­щее время и дата.
	Столбчатые барограммы. Отображение текущих измерений одновременно двух (29.011) или че­ты­рех (29.012) каналов в ба­­ро­графи­ческом ви­­де: напро­тив но­ме­ра ка­на­ла го­­ри­­зон­таль­ная ба­рограмма, внут­ри которой приве­де­но те­ку­ще­е из­ме­ре­ни­е в цифро­вом ви­­де или текс­то­во­е со­об­ще­ни­е ка­кой-ли­бо не­ис­прав­ности (напри­мер НМИП). У каждо­го ка­­на­­ла под барограммой изобра­жа­­ются уставки (уставка на превышение, уставка на прини­же­ние). Значения начальной и ко­­неч­ной границ «прямоугольника» для каждого канала со­от­ветству­ют диапазону измерения по этому каналу, установленному пользователем в режиме «Пределы графи­ков».

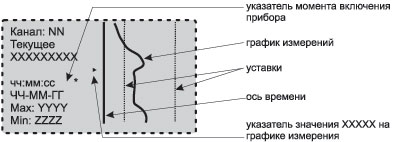

Отображение архивных данных Ш9329А 29.011, 29.012:

Данные из архива прибора могут быть просмотрены непосредственно на дисплее, а также они могут быть считаны по интерфейсу связи RS-232/485 (протокол Modbus) либо перенесе­ны с накопителя CF (только для 29.012) на ПК для последующего анализа, просмотра ли­бо распечатки.

Типы архивов Ш9329А 29.011, 29.012

Регистраторы 29.011 и 29.012 формируют следующие типы архивов:

Архив измерений	Запись в энергонезависимую память или в транспорт­ный накопитель полученных ре­зуль­та­тов измерений. Объем архива 5461 (29.012) / 2 289 078 (29.011) за­­пи­сей. Каждая запись со­держит да­­ту, время, значения всех измеренных ка­­на­­лов. Запи­си формируются с за­данным периодом ре­гист­ра­ции для рабочего ар­хи­ва
Архив аварий	Запись выходов измеряемых значений за ус­тавки, а также моменты выдачи неисправности прибора (НМИП) и неисправности датчиков (НДАТ). Объем архива 4 096 (29.012) / 1 373 440 (29.011) за­пи­сей. Каждая за­пись содержит да­ту, время, значе­ния всех из­ме­ренных ка­на­лов. Записи формируются с за­данным пе­­ри­­одом регистрации для аварийного ар­хи­ва
Архив релейных входов («сухой контакт»)	Запись состояний входов типа «сухой контакт». Объем архива 4681 (29.012) / 457 801 (29.011) за­­пись. Каж­дая запись со­держит да­ту, время, состо­я­ние всех из­меренных ка­­на­­лов «включено»/«выклю­че­но»
Архив событий (уставок)	Запись срабатывания уставок по каждому измерительному каналу и по признаку неисправ­ности прибора или датчиков. Объем архива 877 (29.012) / 356 067 (29.011) за­пи­сей. Каж­дая запись содержит дату, время, состояние всех уставок.
Архив релейных выходов	Запись срабатываний реле. Объем архива 1024 (29.012) / 457801 (29.011) записи. Каждая запись содержит дату, время, состояние всех реле.
Архив калибровок	Запись значений калибровок и действий опера­то­ра с привязкой по времени.



Глубина архива в единицах времени зависит от пе­ри­­ода регистрации. Например, при периоде 2 с для а­на­­логовых входов ра­бо­че­го архива она составляет 3 часа (29.012) / 67 суток (29.011). Зри периоде ре­гист­ра­ции 8 с глубина этого же архива составляет 12 часов (29.012) / 270 суток (29.011).

Полная глубина архива Compact Flash карты объемом 128 Мб в единицах време­ни составляет 100 суток (29.012) при пе­ри­оде регистрации каждые 2 с при ус­ло­вии заполнения только рабочего архива, т.е. при от­­сутс­т­вии записей в другие архивы (например, если ава­рий и вы­хо­дов за ус­тавку не было).

Монтаж и подключение Ш9329А 29.011, 29.012

Приборы предназначены для щитового утопленного монтажа, с помощью уголков, входящих в комплект поставки. Подключение первичных преобразователей (датчиков), а также внеш­них исполнительных устройств для регистратора 29.012 осуществляется при по­мо­щи кросс-плат, входящих в комплект поставки. Кросс-платы устанавливаются на стандартные DIN-рейки (35 мм) в непосредственной близости от прибора. Кросс-платы подключаются к прибо­ры с по­мощь­ю разъемов на задней стенке прибо­ров. Для типа 29.011 подключение внеш­них це­пей осу­ществля­ет­ся с помощью клеммников, расположенных не­посредственно на задн­ей стенке прибора.
