Измеритель-регистратор Ш9329/1 тип 29.001

Цифровой регистратор Ш9329/1 выполняет следующие функции:

• измеряет температуру и другие фи­зи­чески­е ве­ли­чи­ны;

• регистрирует в энергонезависимой па­мя­ти ре­зуль­та­ты измерений с привязкой ко време­ни;

• отображает измеренные и архивные зна­че­ни­я в циф­ро­вом виде (по каналам);

• сигнализирует (путем выдачи релейного сигнала во внеш­нюю цепь) о превышении/при­ни­же­нии за­ра­не­е установленных зна­че­ний, а также о не­ис­прав­нос­ти прибора или дат­чи­ка;

• регулирует по 2-х или 3-х по­зи­ци­он­но­му закону;

• выдает информацию на верхний уровень при ра­бо­те в составе системы.

Технические характеристики


Количество каналов	16 универсальных аналоговых с ин­ди­ви­ду­альной или групповой галь­ва­но­развязкой; 8 входов дискретных сигналов типа «сухой контакт»
Подключаемые дачики/сигналы	термоэлектрические термопреобразователи; термопреобразователи сопротивления; сигналы тока; сигналы напряжения
Уровень подавления помех 50 Гц	20, 40, 60, 70 дБ
Класс точности	0,1
Период опроса	аналоговых каналов — 50 мс на канал; дискретных входов — 1 с
Период регистрации	5, 10, 15, 20, 30, 60, 120, 300, 600 с
Глубина архива	224 Кбайт; 43 часа (с периодом регистрации 30 с)
Расширенная глубина архива (опция)	16 Мбайт; 125 суток (с периодом регистрации 30с)
Сигнализация (регулирование)	количество уставок 4 на каждый канал; количество релейных выходов 2 (ток до 2 А) или 16 (ток до 0,1 А) или 32 (ток до 0,1 А)
Интерфейсы	RS 232 / RS 485
Скорость обмена по интерфейсам	9600, 19200, 38400, 57600, 115200 бит/с
Питание	основное от 80 до 253 переменного или постоянного тока; резервное от 20 до 35 · постоянный ток
Потребляемая мощность	25 А
Условия эксплуатации	температура окружающей среды 5-60°C; относительная влажность 30 — 80 %; атмосферное давление 84 — 107 кПа
Степень защищенности	передней панели IP65; корпуса IP20
Габаритные размеры (по корпусу)	144х144х270 мм
Монтаж	щитовой, вырез в щите 146+1х146+1
Межповерочный интервал	2 года
Гарантийный срок	2 года
Средний срок службы	10 лет

Подключаемые датчики, сигналы и диапазон измерения


Датчик/сигнал	Обозначение, НСХ	Диапазон из­ме­ря­емых темпе­ратур, ºС
		от	до
ТСП	100П, W=1.3910	-200	1000
ТСП	50П, W=1,3910	-200	1000
ТСМ	100М, W=1,4280	-200	200
ТСМ	50М, W=1,4280	-200	200
ТСП	100П, W=1,3850	-200	850
ТСМ	53М гр.23	-50	180
ТСМ	ТСМ100	-60	180
ТСМ	100М, W=1,4260	-50	200
ТСМ	50М, W=1.4260	-50	200
ТСП	46П гр.21	-200	500
ТВР	ВР (А-1)		2500
ТВР	ВР (А-2)		1800
ТВР	ВР (А-3)		1800
ТПР	ПР (В)	300	1800
ТПП	ПП (S)		1600
ТПП	ПП (R)		1600
ТХА	ХА (К)	-200	1300
ТХК	ХК (L)	-200	800
ТХК	ХК (Е)	-200	900
ТМК	МК (Т)	-200	400
ТЖК	ЖК (J)	-200	1200
ТНН	НН (N)	-200	1300
DIN (L)	DIN (L)	-200	900
РК-15	РК-15	400	1500
РК-20	РК-20	600	2000
РС-20	РС-20	900	2000
РС-25	РС-25	1200	2500
Ток	0-5 мА 0-20 мА 4-20 мА	- - -	- - -
Нап­ря­же­ние	±100 мВ ±1 В ±10 В*	- - -	- - -

Примечание: * — с внешним делителем

Отображение информации Ш 9329/1 (тип 29.001)

Индикация измеряемых параметров отображается на 4-х разрядном цифровом индикаторе с одновременным индицированием номера канала. Просмотр измеряемых параметров можно осуществлять в режиме автоматического пролистывания или в режиме ручного прос­мотра одного из каналов.

1-цифровые индикаторы 2-2-х строчный цифро-буквенный дисплей 3-светодиоды предупредительной сигнализации 4-клавиатура 5-цифровые индикаторы

При выходе значений за предупредительную уставку двух­цвет­ный светодиод загорается зе­ле­ным цветом. При выходе значений за аварийну­ю уставку и при неисправ­ностях прибо­ра светодиод загорается красным цветом. На двухстрочном цифро-буквенном диспле­е с по­мощь­ю клавиатуры можно просмат­­ри­вать архив прибо­ра. При этом ре­гист­ра­тор продолжает опрос и инди­­ка­цию по­ка­за­ний подключенных к нему датчиков. Пере­ме­ще­ние по архиву возможно назад и вперед с шагом регистрации, либо в ус­ко­ренных ре­жи­мах. В случае пропа­да­ния питания в архиве регистратора сохранится за­пись последнего цикла измерения. В момент во­зобновле­ния питания в архиве сохраняется приз­нак «на­ча­ло записи». Переконфигурация прибора возможна с по­мощью 6-ти клавишной клавиатуры и ЖКИ дисплея. Пользователь име­ет возможность задавать периоды опроса и ре­гист­ра­ции, конфи­гу­ри­ро­вать подключаемые датчики к каж­до­­му каналу, задавать до четырех значе­ний ус­та­вок срабатывания релейного вы­хо­да, а также объеди­нять релейные вы­хо­ды по функции «или» на несколь­ко уставок. Возможно перепрограммирование за­ко­на преоб­ра­зо­ва­ни­я сигнала типа «токовая петля» (корне­из­влека­ю­щий или линейный), а также задание индикации и ар­хи­ви­ро­вания измеряемого параметра в реальной физической ве­ли­чи­не, например, давление, расход и т.д. Все операции по перенастройке прибора можно осуществлять только после введения па­ро­ля. Диалог с оператором при перенастройке прибо­ра проис­хо­дит в форме текстовых меню с выведением на дисплей подсказок.

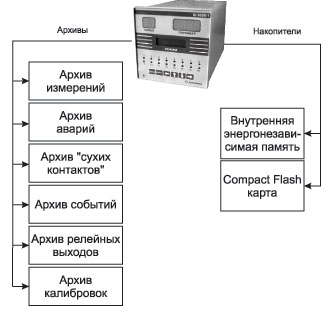

Типы архивов Ш9329/1

Регистраторы 29.001 формируют следующие типы архивов:

Архив измерений	Запись в энергонезависимую память или в тран­спортный накопитель полученных ре­зуль­та­тов измерений. Объем архива 5071 за­­пи­сей. Каждая запись со­­дер­жит да­ту, время, значения всех измеренных ка­на­лов. Записи формируются с заданным периодом ре­гист­ра­ции для ра­бо­че­го ар­хи­ва.
Архив аварий	Запись выходов измеряемых значений за ус­тавки, а также моменты выдачи не­ис­прав­ности прибора (НМИП) и неисправности датчиков (НДАТ). Объем архива 390 за­пи­сей. Каждая за­пись со­держит дату, время, значе­ния всех из­ме­ренных каналов. Записи формируются с заданным пе­ри­одом регистрации для аварийно­го ар­хи­ва.
Архив релейных входов («сухой контакт»)	Запись состояний входов типа «сухой контакт». Объем архива 4681 за­­пись. Каж­дая запись со­­дер­жит дату, время, состо­я­ние всех измеренных ка­на­лов «включено»/«выклю­че­но».
Архив событий (уставок)	Запись срабатывания уставок по каждому из­ме­ри­тель­но­му каналу и по признаку не­ис­прав­ности прибора или датчиков. Объем архива 558 за­пи­сей. Каж­дая запись со­дер­жит дату, время, состояние всех уставок.
Архив релейных выходов	Запись срабатываний реле. Объем архива 1228 записи. Каждая запись со­держит дату, время, состояние всех реле.
Архив калибровок	Запись значений калибровок и действий опе­ра­тора с привязкой по времени. Объем архива 585 записи.

Глубина архива в единицах времени за­ви­сит от пе­ри­­ода регистрации.

Полная глубина архиваCompact Flash карты объемом 128 Мб в единицах времени составляет при периоде регистрации каждые 2 с при ус­ло­вии заполнения толь­ко ра­бо­чего архива, т.е. при отсутствии за­­пи­сей в другие архивы (например, если аварий и вы­хо­дов за уставку не было).

Монтаж и подключение Ш9329/1 тип 29.001

Прибор предназначен для щитового утоп­ленно­го монта­жа с помощью уголков, входя­щих в комплект поставки. Под­клю­че­ни­е первичных преобразователей (датчи­ков), а также внешних исполнительных устройств осуществляется при помощи кросс-плат, входящих в комплект поставки. Кросс-платы ус­та­на­вли­ва­ются на DIN-рейку (35 мм) в не­посредственной близости от прибора. Кросс-платы подклю­ча­ются к прибору с по­мощь­ю разъемов на задней стен­ке прибо­ра.
