Система
предназначена для непрерывного контроля вибрационных параметров и
температуры различного промышленного оборудования
(генераторов, турбин, компрессоров, вентиляторов,
электродвигателей, насосов и т.п.) в различных отраслях
промышленности.
Обеспечивает сбор диагностической
информации и выявление дефектов на ранней стадии их
возникновения, сигнализацию о превышении контролируемых
параметров, а также обмен информацией с контроллерами верхнего
уровня по RS 232/485 (протокол Modbus).
- измерение виброускорения;
- измерение виброскорости;
- измерение виброперемещения;
- измерение температуры;
- сигнализация по превышению
уставок;
- архивирование измеренных
параметров;
- обмен информацией c верхним
уровнем.
Технические характеристики
| Количество универсальных
каналов измерения |
16 (СКВТ-16), 8 (СКВТ-8) |
| Уровень защиты корпуса |
вторичного прибора IP54
(СКВТ-16), IP65 (CКВТ-8); датчиков IP65 |
| Класс взрывозащиты |
вторичного прибора Exiall C
(СКВТ-16), PB Exd I (СКВТ-8); датчиков Exiall CT5 (СКВТ-8) |
| Питание |
основное ~220 В 50 Гц
(СКВТ-16), 24В"2В (СКВТ-8); резервное 24В"2В (СКВТ-16) |
| Монтаж |
щитовой, утопленный
(СКВТ-16); настенный (СКВТ-8) |
| Габариты вторичного прибора |
148х148х300 мм (СКВТ-16);
240х110х180 мм (СКВТ-8) |
| Температура эксплуатации |
вторичного прибора 0...50 ºС
(СКВТ-16), -40..45 ºС (СКВТ-8); датчиков -40...70 ºС |
| Средний срок службы |
10 лет |
| Гарантийный срок |
2 года |
Диапазоны измерения
|
Параметры |
Диапазон измерения |
Приведенная
погрешность |
|
Виброускорение, g |
0,1...2,0; 1,0...20,0;
10,0...200,0 |
-6 % |
|
Виброскорость, мм/с |
0,1...300,0; 10...100,0 |
-6 % |
|
Виброперемещение, мм |
0,01...1,00; 1,0...10,0 |
-0,5 (3,0) % |
|
Температура, ºС |
-200...200; -200...400;
-200...850 |
-0,1 % |
Состав и конструктивное исполнение
|
 СКВТ-16.
Щитовое исполнение.
СКВТ-8. Рудничное
исполнение. |

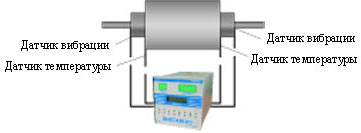

СКВТ состоит из первичных
преобразователей (датчиков температуры, вибрации,
осевого смещения) и вторичного прибора (в щитовом
или рудничном исполнении). Вторичный прибор имеет
универсальные измерительные каналы, что
обеспечивает возможность подключения к его входам любых
типов датчиков. Общее количество измерительных
каналов — 16 для щитового прибора и 8 для прибора в
рудничном исполнении. Номенклатура измеряемых
параметров (датчиков) может меняться в соответствии с
конкретными требованиями. В каждом контролируемом
канале возможно задание двух контрольных уставок
(предупредительной и аварийной). Установленные значения
уставок и текущее значение контролируемого
параметра выводятся на цифровой дисплей. Возможна
выдача прибором цифрового значения контролируемого
параметра через последовательный интерфейс RS 232 / RS
485. Предусмотрена энергонезависима фиксация
пришедших аварийных сигналов (предупредительный и аварийный
архивы), а также фиксация выдачи релейных сигналов (архив
событий). |
Прибор зарегистривован:
в Госреестре средств измерени России под №
15634-01 (сертификат типа RU.С.32.005А № 11176), а также в
ГосреестрахУкраины, Беларуссии и Казахстана.
