Система технологического контроля газокомпрессорных станций

Предназначена для автоматизированного контроля и управления основным и вспо­мо­га­тель­ным оборудованием газокомпрессорной станции.

Объектом автоматизации является компрессорный цех линейного газопровода, состоящий из 10 или более газоперекачивающих электроприводных или газотурбинных агрегатов. Цех на­хо­дится в непосредственной близости от магистрального трубопровода и предназначен для по­вы­ше­ния давления в трубопроводе.

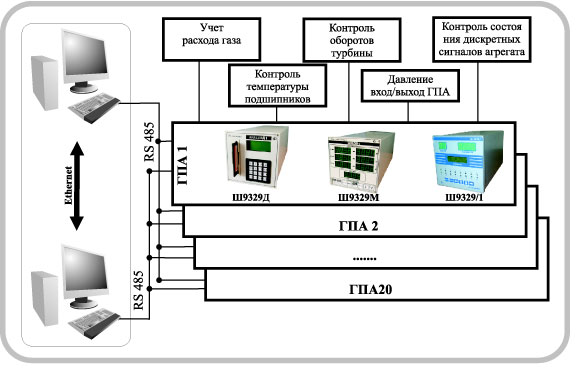

Представляет собой двухуровневую распределенную систему. Верхний уровень представлен резервированной рабочей станцией (АРМ оператора), нижний уровень реализован на приборах (регистраторах) серии Ш 9329.

Повышенную надежность системы обеспечивает:

- двухуровневое резервирование информации (архивы ведутся в рабочих станциях и в энерго­не­за­ви­си­мой памяти приборов);

- горячий резерв АРМ оператора — в случае отказа одной станции не происходит потери ин­форма­ции;

- при нарушении обмена по информационным каналам нижний уровень системы функциони­ру­ет в автономном режиме, т.е. система сохраняет работоспособность.

На нижнем уровне системы решаются следующие задачи:

- сбор аналоговых и дискретных сигналов;

- предварительная обработка данных;

- измерение;

- контроль параметров;

- аварийна и предупредительна сигнализация;

- функции локальной автоматики и управления;

- аварийный останов агрегатов;

- архивация данных;

- контроль состояния технических и программных средств нижнего уровня;

- связь с верхним уровнем.

На верхнем уровне реализуются следующие функции:

- сбор информации о технологических параметрах с подсистем нижнего уровня;

- оперативное отображение технологических параметров на мониторе диспетчера;

- предупредительна аварийна сигнализация на мониторе диспетчера;

- визуализация информации в виде мнемосхем, графиков, гистограмм и т.д.;

- решение расчетных задач;

- архивация данных;

- формирование отчетов и сменных рапортов;

- документирование действий оператора;

- диагностика работоспособности системы с выдачей сообщения о месте неисправности;

- оперативна передача информации об основных технологических параметрах, аварийных ситуациях в центральный диспетчерский пункт.
