Преобразователи термоэлектрические ТХА-2088, ТХК-2088, ТХКс-2088, ТХАс-2088

Преобразователи термоэлектрические ТХА-2088, ТХК-2088, ТХКс-2088, ТХАс-2088Предназначены для измерения температуры газообразных, жидких, сыпучих веществ, не разрушающих материал защитной арматуры.

Конструкция и порядок монтажа

Датчик состоит из первичного термопреобразователя (аналогичен по конструкции термопреобразователям типа ТП/ТМ-9201, ТХА/ТХК-2088) и измерительного преобразователя, который монтируется в головку типа АГ термопреобразователя.

Для монтажа необходимо:

- установить термопреобразователь по месту;

- отвернуть верхние гайки и снять измерительный преобразователь;

- подсоединить провода внешнего кабеля питания к соответствующим клеммам и закрепить одной гайкой;

- установить измерительный преобразователь в головку термопреобразователи закрепить его гайками.

Технические характеристики ТХА/ТХК



ТП-9201

ТМ-9201

ТХА-2088

ТХК-2088

Время установления рабочего режима

Материал защитной арматуры

не более 15 мин

не более 15 мин

Защищенность от воздействия внешней среды

IP55

IP55

Материал защитной арматуры

Сталь 12х18Нх10Т

Сталь 12х18Нх10Т

Выходной сигнал

4..20мА

4..20мА

Напряжение питания

24…36В

24…36В

Потребляемая мощность

не более 0,8 Вт

не более 0,8 Вт

Условия эксплуатации

Температура -30…+50°С

Влажность до 05% при 35°С

Температура -30…+50°С

Влажность до 05% при 35°С

Крепление

Штуцер, посадка в гнездо

Штуцер, посадка в гнездо

Диапазон измеряемых температур

-50..+50°С

-50..+100°С

-50..+150°С

0..+100°С

0..+150°С

0..+200°С

0..+300°С

-50..+50°С

-50..+100°С

-50..+150°С

0..+100°С

0..+150°С

0..+200°С



0..+600°С

0..+60°С

0..+900°С

Номинальная статическая характеристика (НСХ):

100П

100М

ХА

ХК

Количество чувствительных элементов

1

1

Схема подключения

двухпроводная — схема 2



Основная и дополнительная погрешность термодатчиков со встроенным преобразователем

  предел допускаемой основной погрешности предел допускаемой доп.погрешности, вызванной изменением напряжения питания предел допускаемой доп.погрешности, вызванной изменением температуры доп.погрешность, вызванная изменением сопротивления нагрузки от его номинального значения в пределах допустимого диапазона
ТП/ТМ Не более 0,5% Не более 0,25 %

Не более 0,5% (на каждые 10)



-



ТХА Не более 1,5%

0,75 %



Не более 0,75% (на каждые 10 °С)



0,75 %



ТХК Не более 1%

0,5 %



Не более 0,5% (на каждые 10 °С)



0,5 %

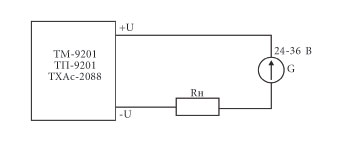

Схема внешних подключений

Преобразователи термоэлектрические хромель-копелевые, хромель-алюмелевые

Название Назначение

ТХКс/ТХАс-2088-01

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, неразрушающих защитную арматуру.

ТХКс/ТХАс-2088-02

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, неразрушающих защитную арматуру.

ТХКс/ТХАс-2088-03

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, неразрушающих защитную арматуру.

ТХКс/ТХАс-2088-04

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, неразрушающих защитную арматуру.

ТХКс/ТХАс-2088-05

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред и поверхностей твердых тел.

ТХКс/ТХАс-2088-06

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред.

ТХКс/ТХАс-2088-07

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред.

ТХКс/ТХАс-2088-08

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред.

ТХКс/ТХАс-2088-09

Малогабаритные малоинерционные датчики для измерения температуры поверхностей твердых тел.

ТХКс/ТХАс-2088-10

Предназначен для измерения температуры корпусов и головок червячных прессов для переработки пластмасс и резновых смесей.

ТХКс/ТХАс-2088-11

Предназначен для измерения температуры твердых тел.

ТХКс/ТХАс-2088-12

Предназначен для измерения температуры контактным способом в газотурбинных и паротурбинных установках на объектах теплоэнергетики циклически меняющихся температур.

ТХКс/ТХАс-2088-13

Предназначен для измерения температуры контактным способом в газотурбинных и паротурбинных установках на объектах теплоэнергетики циклически меняющихся температур.

ТХКс/ТХАс-2088-14

Предназначен для измерения температуры продуктов сгорания природных газов.

ТХКс/ТХАс-2088-15

Предназначен для измерения температуры твердых тел.

ТХКс/ТХАс-2088-16

Предназначен для измерения температуры газообразных и жидких химически неагрессивных сред.

ТХКс/ТХАс-2088-17

Предназначен для измерения температуры в атмосфере чистого воздуха и газообразных химически неагрессивных сред в различных областях промышленности.

ТХКс/ТХАс-2088-18

Предназначен для измерения температуры в атмосфере чистого воздуха и газообразных химически неагрессивных сред в различных областях промышленности.

ТХКс/ТХАс-2088-19

Предназначен для измерения температуры корпусов и головок червячных прессов для переработки пластмасс и резиновых смесей и твердых тел.

ТХКс/ТХАс-2088-20

Многозонный датчик для измерения температуры твердых тел.

ТХКс/ТХАс-2088-21

Многозонный датчик для измерения температуры твердых тел.

ТХКс/ТХАс-2088-22

Предназначен для измерения газообразных и жидких химически неагрессивных сред, а также поверхностей твердых тел.

ТХКс/ТХАс-2088-23

Предназначен для измерения газообразных и жидких химически неагрессивных сред, а также поверхностей твердых тел.

ТХА/ТХК-2088 со встроенным преобразователем

Предназначены для измерения температуры газообразных, жидких, сыпучих веществ, не разрушающих материал защитной арматуры.
