Термопреобразователь сопротивления ТП-1187, ТМ-1187

ТП-1187 Термопреобразователь сопротивления платиновый

ТМ-1187 Термопреобразователь сопротивления медный

Технические характеристики по ТУ 4211-003-12296299-94

	ТМ-1187			ТП-1187
Тип чувствительного элемента	медный			платиновый
Диапазон измеряемых температур, °С	-50… +150 -50… +180* (только для класса допуска С)			-50… +350 -200… +200* -50... +500*
Номинальная статическая характеристика (НСХ)	50М 100М			50 П 100 П
Класс допуска	В, С			А, В, С
Климатическое исполнение	У3			У3
Группа устойчивости к механическим воздействиям	N3			N3
Схемы соединения	2; 3; 4; 4б (d≥8мм)			2; 3; 4; 4б (d≥8мм)
Герметичен к измеряемой среде	+			+
Количество чувствительных элементов	1, 2			1, 2
Защищенность от воздействия пыли и воды	IP55			IP55
Диаметр защитной арматуры d, мм	6	8	10	6	8	10
Условное давление, МПа	4	4	6,3	4	4	6,3
Показатель тепловой инерции, с	10	10	20	10	10	20

Примечание:

1. * — по обоснованному требованию заказчика
2. использование без клеммных головок (с выводными приводами) могут быть изготовлены только с диапазоном от -50 до +150 °С

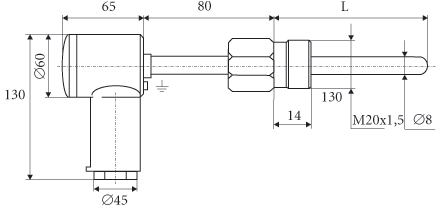

Конструктивные особенности

Типы головок	Длина монтажной части L, мм	Длина наружной части l, мм	Тип крепления	Материал защитной арматуры
Взрывозащищенная головка	60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150	60; 80; 100; 120	Штуцер М20х1,5/D=18мм М27х2/D=24мм М33х2/D=20мм	Сталь 12Х18Н10Т

Термопреобразователи сопротивления ТП-1187/ТМ-1187 зарегистрированы в Государственном реестре средств измерений под № 14476-95 и допущен к применению в Российской Федерации, что подтверждает сертификат об утверждении типа средств измерений под № 8716 и № 8715, выданные комитетом Российской Федерации по стандартизации, метрологии и сертификации.
