Термометры сопротивления ТСП (Р), ТСМ (С)

Термометры сопротивления платиновые и медные ТСП (Р), ТСМ (С)

ТСх(х) - хх х - х - хх - х - х - х - х - И - х - х/х ИУЛЮ.400520.005

ИУЛЮ.400520.005	Обозначение ТУ
Х	Длина соединительного кабеля
Х	Длина погружаемой части
Х	Количество чувствительных элементов
И	Изолированные чувствительные элементы
Х	Схема соединения
Х	Номинальная статическая характеристика
Х	Материал защитной оболочки
ХХ	Условное обозначение диаметра
Х	Условное обозначение резьбы штуцера
Х	Условное обозначение типа штуцера
ХХ	Условное обозначение головки
ТСх(х)	Тип термометра сопротивления

Условное обозначение типа головки	Описание типа головки	Рисунок
ТСх(х)-11х-х-хх-х	Круглая пластмассовая головка	1
ТСх(х)-21х-х-хх-х	Круглая металлическая головка	2
ТСх(х)-31х-х-хх-х	Прямоугольная пластмассовая головка	3
ТСх(х)-41х-х-хх-х	Прямоугольная металлическая головка	4
ТСх(х)-52х-х-хх-х	Разъемный соединитель типа 2РМ	5
ТСх(х)-60х-х-хх-х	Кабель с залуженными концами	6
ТСх(х)-61х-х-хх-х	Кабель с металлическими наконечниками под винт	7
ТСх(х)-62х-х-хх-х	Кабель с разъемным соединителем	8
ТСх(х)-70х-х-хх-х	Ручка и кабель с залуженными концами	9
ТСх(х)-71х-х-хх-х	Ручка и кабель с металлическими наконечниками под винт	10
ТСх(х)-72х-х-хх-х	Ручка и кабель с разъемным соединителем	11

Рис. 1	Рис. 2	Рис. 3

Рис. 4	Рис. 5	Рис. 6

Рис. 7	Рис. 8	Рис. 9

Рис. 10	Рис. 11

Условное обозначение типа штуцера	Описание типа штуцера	Резьба штуцера	l, мм	Рисунок
ТСх(х)-хх0-0-хх-х	Без штуцера	-	-	-
ТСх(х)-хх1-х-хх-х	Неподвижный штуцер	М10, М12, М16	20	1
		М20	25
		М27, М33	35
ТСх(х)-хх2-х-хх-х		М10, М12, М16	50
		М20	80, 120
		М27	120
		М33	160
ТСх(х)-хх3-х-хх-х	Подвижный штуцер	М10, М12, М16	20	2
		М20	40
		М27, М33	50
ТСх(х)-хх4-х-хх-х		М10, М12	50
		М16	90
		М20	120
		М27, М33	160
ТСх(х)-хх5-х-хх-х	Подвижный штуцер с пружиной	М10, М12, М16	50	3
ТСх(х)-хх5-х-хх-х	Подвижный штуцер с пружиной	М20, М27, М33	70	3
ТСх(х)-хх6-х-хх-х	Подвижный штуцер по кабелю	-	-	4
ТСх(х)-хх7-х-хх-х	Подвижный штуцер по кабелю под специальный ключ	-	-	5
ТСх(х)-хх8-х-хх-х	Фланец	-	-	6

Рис. 1	Рис. 2	Рис. 3

Рис. 4	Рис. 5	Рис. 6

Условное обозначение резьбы штуцера	Резьба штуцера	S	lр, мм	d, мм	Рисунок
ТСх(х)-ххх-М8-хх-х	М8х1	12	10	6
ТСх(х)-ххх-М10-хх-х	М10х1	13	10	8
ТСх(х)-ххх-М12-хх-х	М12х1,5	13	10	10
ТСх(х)-ххх-М16-хх-х	М16х1,5	22	10	14
ТСх(х)-ххх-М20-хх-х	М20х1,5	22	15	18
ТСх(х)-ххх-М27-хх-х	М27х2	32	25	25
ТСх(х)-ххх-М33-хх-х	М33х2	41	30	30
ТСх(х)-хх7-М8-хх-х	М8х1	СК (специальный ключ)	16	-
ТСх(х)-хх7-М10-хх-х	М10х1		16	-
ТСх(х)-хх7-М12-хх-х	М12х1,5		20	-

Условное обозначение диаметра погружаемой части	D, мм	L1, мм	D1, мм	Рисунок
ТСх(х)-ххх-х-01-х	4	-	-
ТСх(х)-ххх-х-02-х	5	-	-
ТСх(х)-ххх-х-03-х	6	-	-
ТСх(х)-ххх-х-04-х	7,5	-	-
ТСх(х)-ххх-х-05-х	8	-	-
ТСх(х)-ххх-х-06-х	10	-	-
ТСх(х)-ххх-х-07-х	20	-	-
ТСх(х)-ххх-х-08-х	5	25	2
ТСх(х)-ххх-х-09-х	5	25	4
ТСх(х)-ххх-х-10-х	5	60	4
ТСх(х)-ххх-х-11-х	10	42	6,5
ТСх(х)-ххх-х-12-х	10	40	8
ТСх(х)-ххх-х-13-х	10	53	8
ТСх(х)-ххх-х-14-х	10	60	8
ТСх(х)-ххх-х-15-х	10	7	9
ТСх(х)-ххх-х-16-х	4	-	-
ТСх(х)-ххх-х-17-х	5	-	-
ТСх(х)-ххх-х-18-х	6	-	-

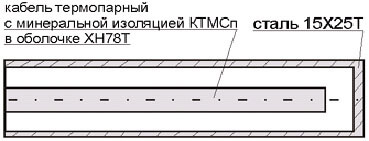

Условное обозначение защитной оболочки	Материал защитной оболочки
ТСх(х)-ххх-х-хх-М1	Медь М1
ТСх(х)-ххх-х-хх-Л63	Латунь Л63 или ЛС59-1
ТСх(х)-ххх-х-хх-Н10Т	Сталь 12Х18Н10Т
ТСх(х)-ххх-х-хх-15Х	Сталь 15Х25Т
ТСх(х)-ххх-х-хх-Н18	Сталь 10Х23Н18

Номинальная статическая характеристика (НСХ)		W100
ТСП(Р)	50П	1,391
	100П
	500П
	1000П
	Pt50	1,385
	Pt100
	Pt500
	Pt1000
ТСМ(С)	50М	1,428
	100М
	500М

Тип термометра сопротивления	Время термической реакции, с
Тип термометра сопротивления	в воде	на воздухе
ТСх(х)-ххх-х-01(02,03,08,09,10,16,17,18)-М1(Л63)	5	50
ТСх(х)-ххх-х-04(05)-М1(Л63),	8	70
ТСх(х)-ххх-х-16(17,18)-Н10Т	8	70
ТСх(х)-ххх-х-01(02,03,08,09,10)-Н10Т	10	90
ТСх(х)-ххх-х-04(05,11,12,13,14,15)-Н10Т	20	120
ТСх(х)-ххх-х-06-Н10Т	40	140
ТСх(х)-ххх-х-07-Н10Т	100	350

Класс допуска	Допуск, °C	Диапазоны измерений термометров сопротивлений, °C		Исполнение
Класс допуска	Допуск, °C	Платиновые	Медные	Исполнение
A	±(0,15 + 0,002*\| t \|)	от -40 до +450	от -40 до +120	ТСх(х)-11(21)
		от -30 до +100	от -30 до +100	ТСх(х)-31(41)
		от -30 до +180	от -30 до +120	ТСх(х)-6х
		от -40 до +250	от -40 до +120	ТСх(х)-52(7х)
B	±(0,3 + 0,005*\| t \|)	от -40 до +650	от -40 до +200	ТСх(х)-11(21)
		от -30 до +100	от -30 до +100	ТСх(х)-31(41)
		от -30 до +180	от -30 до +180	ТСх(х)-6х
		от -40 до +250	от -40 до +200	ТСх(х)-52(7х)
C	±(0,6 + 0,01*\| t \|)	от -40 до +650	от -40 до +200	ТСх(х)-11(21)
		от -30 до +100	от -30 до +100	ТСх(х)-31(41)
		от -30 до +180	от -30 до +180	ТСх(х)-6х
		от -40 до +250	от -40 до +200	ТСх(х)-52(7х)
