Преобразователи термоэлектрические хромель-алюмелевые, хромель-копелевые ТХK(L) 9312

Назначение:

для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих арматуру (рис.1,2,3); твердых тел (металла) рис.4, 5; газа МЭА раствора установок получения серы, доочистки газа от H2S-рис.2

Технические характеристики:

диапазон измеряемых температур при арматуре из стали по ГОСТ 5632,°C :
12Х18H10T - от -40 до + 600
08Х20Н14С2 - от -40 до + 900
10Х17Н13М2Т (рис. 2) и при длине монтажной части 10, 20, 40 мм (рис.4) - от -40 до +400
средняя наработка до отказа при номинальных температурах - 50000 ч

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 9312 .046-07»
«Преобразователь термоэлектрический ТХК 9312 .045-13»


Передвижной штуцер заказывается отдельно

Преобразователи ТХА(ХК) 9312 могут быть выполнены с антикоррозийным покрытием - фторопласт для измерения температуры в кислых и щелочных средах при температуре до +200°С.

Рис. 1
(Ру=4,0 МПа)

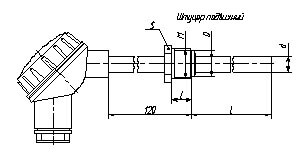

Рис. 2 (Ру=4,0 МПа)
Штуцер подвижный
Рис. 3 (Ру=6,3 МПа)
Штуцер подвижный
Рис. 4 (Ру=6,3 МПа)
Штуцер подвижный
Рис. 5 (Ру=6,3 МПа) Алюминиевая головка. Штуцер подвижный



  ТХА(К) 9312 ТХК(L) 9312
Диапазон измеряемых температур, °C 40…+900 40…+600
Номинальная статическая характеристика(НСХ) ХА(К) ХК(L)
Класс допуска 2
Показатель тепловой инерции,с 8,20,40 8,20,40,50
Защищенность от пыли и воды IP55
Герметичность к измеряемой среде +
Материал защитной арматуры Сталь 08Х20Н14С2 12Х18Н10Т Сталь 12Х18Н10Т 08Х18Н10Т
Изоляция рабочего конца + , -
Диапазон условных давлений, мПа 0,4…6,3
Устойчивость к вибрации группа исп. N3
Климатическое исполнение У3,Т3,ТВ1,ТВ2

Таблица №1

Конструктивное исполнение l, мм Термоэлемент Рис. Материал защитной арматуры Рабочий конец Показатель тепловой инерции
с защитной гильзой, с без защитной гильзы, с
.045-03 320 ОДИНАРНЫЙ 1 Сталь 12Х18Н10Т ИЗОЛИРОВАН не более 120 не более 40
-13 500
-23 800
-33 1000
-43 1250
-53 1600
-63 2000
-08 320 ДВОЙНОЙ Сталь 12Х18Н10Т
-18 500
-28 800
-38 1000
-48 1250
-58 1600
-68 2000

Таблица №2

Конструктивное исполнение l, мм Термоэлемент Рис. Материал защитной арматуры Рабочий конец Показатель тепловой инерции
с защитной гильзой, с без защитной гильзы, с
.047-03 120 ОДИНАРНЫЙ 2 Сталь 12Х18Н10Т ИЗОЛИРОВАН не более 120 не более 40
-13 160
-23 200
-33 250
-43 320
-53 400
-63 500
-73 630
-83 800
-93 1000
-08 120 ДВОЙНОЙ Сталь 12Х18Н10Т
-18 160
-28 200
-38 250
-48 320
-58 400
-68 500
-78 630
-88 800
-98 1000
.049-03 1250 ОДИНАРНЫЙ 2 Сталь 12Х18Н10Т
-13 1600
-23 2000
-08 1250 ДВОЙНОЙ Сталь 12Х18Н10Т
-18 1600
-28 2000
.050-03 120 ОДИНАРНЫЙ 3 Сталь 12Х18Н10Т ИЗОЛИРОВАН не более 60 не более 20
-13 160
-23 200
-33 250
-43 320
-53 400
-63 500
-73 630
-83 800
-93 1000
-08 120 ДВОЙНОЙ Сталь 12Х18Н10Т
-18 160
-28 200
-38 250
-48 320
-58 400
-68 500
-78 630
-88 800
-98 1000
.052-03 120 ОДИНАРНЫЙ 3 Сталь 12Х18Н10Т НЕ ИЗОЛИРОВАН не более 40 не более 8
-13 160
-23 200
-33 250
-43 320
-53 400
-63 500
-73 630
-83 800
-93 1000
-08 120 ДВОЙНОЙ Сталь 12Х18Н10Т
-18 160
-28 200
-38 250
-48 320
-58 400
-68 500
-78 630
-88 800
-98 1000


Таблица №3



Конструктивное исполнение l, мм l1,мм d,мм Материал защитной арматуры Рабочий конец Показатель тепловой инерции Термоэлемент Рис.
054-13 10 100 14



Сталь 12Х18Н10Т

НЕ ИЗОЛИРОВАН не более 8 ОДИНАРНЫЙ 4
-14 20 80 18
-15 40 120
-16 80 80
-17 80 160
-18 100 160
-19 160 100
-20 200 200
-21 250 160
-22 320 80
-23 320 320
-24 400 250
-25 500 120
-58 630 170
-59 800 200
.070-18 20 80 18 Сталь 12Х18Н10Т (алюминиевая головка) НЕ ИЗОЛИРОВАН не более 8 ДВОЙНОЙ 5
-19 40 120
-20 80 80
-21 80 160
-22 100 160
-23 160 100
-24 200 200
-25 250 160
-26 320 80
-27 320 320
-28 400 250
-29 500 120
-30 630 170
-31 800 200
-32 1000
-33 1250
-34 1600
