Двухвентильные клапанные блоки серии Е
Е22 00 / с дренажным клапаном после
изолирующего вентиля, внутренней резьбой М10х1 на входе среды и накидной гайкой
М20х1,5 на выходе среды

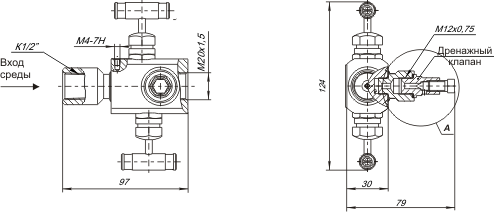

Е22 13 / с дренажным клапаном после
изолирующего вентиля, внутренней резьбой К1/2 на входе среды и внутренней
резьбой М20х1,5 на выходе среды
Дополнительные исполнения (вариант А)
|
Приварной штуцер с наружной
резьбой М20х1,5 под плоский ниппель |
 |
|
(код 2-01) |
| |
|
Приварной штуцер с внутренней
резьбой М20х1,5 |
 |
|
(код 2-02) |
| |
|
Приварной штуцер с наружной
резьбой М20х1,5 с конусом пд сферический ниппель |
 |
|
(код 2-03) |
| |
|
Переходник для подключения
метрологического оборудования (для контроля до 2,5МПа) |
|
 |
|
|
(код 2-04) |
|
| |
|
|
Переходник для подключения
метрологического оборудования (для контроля до 40МПа) |
|
 |
|
|
(код 2-05) |
|
| |
|
|
Заглушка |
|
 |
|
|
(код 2-06) |
|
