Преобразователи давления
пневматические 13ДИ13, 13ДИ30, 13ДИ30-К, 13ДВ13, 13ДВ30,
13ДИВ13, 13ДИВ30
 Предназначены
для преобразования в унифицированный пневматический выходной сигнал давления
жидких и газообразных сред, в том числе газообразного кислорода.
Типы
13ДИ13, 13ДИ30, 13ДИ30-К –
преобразователи избыточного давления
13ДВ13, 13ДВ30 – преобразователи вакуумметрического давления
13ДИВ13, 13ДИВ30 – преобразователи избыточного и вакуумметрического
давления
Основные
технические характеристики
|
1. Верхние пределы
измерения:
13ДИ13, 13ДИ30, кгс/м2 |
1000
|
|
13ДИ13, 13ДИ30,
13ДИ30-К, кгс/м2
13ДИ13, 13ДИ30, 13ДИ30-К, кгс/см2 |
1600; 2500; 4000;
6000
1,0; 1,6; 2,5; 4,0; 10; 40; 60 |
|
13ДВ13, 13ДВ30,
кгс/м2 |
1000; 1600; 2500;
4000; 6000;10000
80…80; 125…125; 200…200; 300…300 |
|
13ДИВ13,
13ДИВ30, кгс/м2
13ДИВ13, 13ДИВ30, кгс/см2 |
-3000…3000;
-5000…5000
-1…0,6; -1…1,5; -1…3; -1…5; -1…9; -1…15; -1…24 |
|
2. Классы точности
|
0,6; 1 |
|
3. Давление воздуха
питания, кгс/см2 |
1,4±0,14
|
|
4. Выходной сигнал,
кгс/см2 |
0,2…1 |
|
5. Расстояние
передачи пневматических
сигналов, м, не более |
300
|
|
6. Температура
окружающей среды, °С |
–50…+50 (основной
вариант)
–50…+80 |
|
7. Относительная
влажность, %, не более |
95 |
|
8. Габаритные
размеры, мм |
от 140х197х96
до 173х197х96 |
|
9. Масса, кг, не
более |
4,8 |
|
10. Изготавливаются
по |
ТУ 25-02.100952-81
|
|
11. Код ОКП
|
42 1222 |
Обозначение исполнения по материалам,
контактирующим с измеряемой средой
|
Код
материала |
Материал |
|
чувствительного
элемента |
элементов
измерительного блока |
|
0118
1618 |
36НХТЮ
12Х18Н10Т |
08Х17Т, 20Х13
12Х18Н10Т |
Оформление заказа
|
При заказе необходимо
указать:
- Тип преобразователя
- Верхний предел измерения
- Код материала
- Предел допускаемой основной
погрешности
- Номер ТУ
|
Пример заказа:
Преобразователь избыточного давления 13ДИ30 с верхним пределом
измерения 10 кгс/см2 с чувствительным элементом из стали
36НХТЮ с элементами измерительного блока из стали 08Х17Т с классом
точности 1:
“13ДИ30-10 кгс/см2 0118-1
ТУ 25-02.100952-81” . |

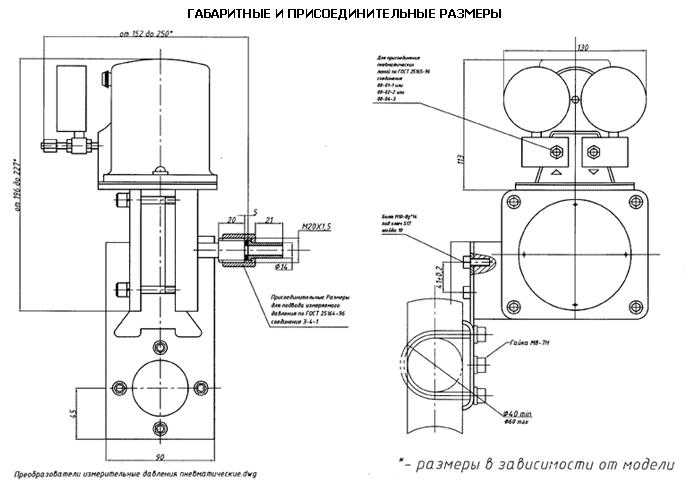

Габаритные и присоединительные размеры
|
