Термостойкие кабели МГТФ
Кабели МГТФ применяются для подсоединения термометров сопротивления
(ТС) всех типов.
Виды соединительных проводов для ТС:

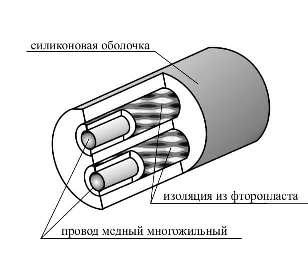

1. МГТФС 2х0,35 – Кабель многожильный медный в
силиконовой изоляции
Применяется для подсоединения термометров сопротивления всех типов.
 |
Технические характеристики: Сечение S = 2 х 0,35 мм2
Диаметр D = 5 мм
Диапазон температур: -50 ...+180 °С |

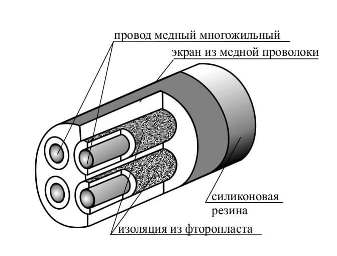

2. МГТФЭФ 4х0,12 – Кабель многожильный медный
экранированный
Применяется для подсоединения термометров сопротивления всех типов.
 |
Технические характеристики:
Сечение S = 4 х 0,12 мм2
Диаметр D = 4,3 мм
Диапазон температур: -50 ...+180 °С |
Для подключения термопреобразователей сопротивления к приборам используется
двух-, трех- или четырехпроводная схема соединения проводов.
При двухпроводной схеме соединения отсутствует компенсация сопротивления
соединительных проводов, соответственно, такие показания отличаются высокой
погрешностью измерения.
Для трехпроводной схемы подключения справедливым будет утверждение, что чем
дальше расположены устройства друг от друга, тем больше должна быть толщина
сечения кабеля.
Ориентировочные рекомендации:
- Если расстояние меньше 20 метров, то кабель 3х0,35 мм
- Если расстояние от 20 метров до 50 метров, то кабель 3х0,5 мм
- Если расстояние от 50 метров до 100 метров, то кабель 3х0,75.
Четырехпроводная схема позволяет максимально уменьшить погрешность измерения,
возникающую при изменении сопротивления проводов (например, при изменении их
температуры).
|
