Провода термоэлектродные нагревостойкие ПТН

ПТН - провод термоэлектродный нагревостойкий. Используется для подключения термопар.

Виды и характеристики провода ПТН:

ТУ РБ 101149747.008-2004

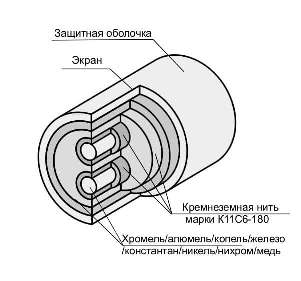

ПТН - провод с токопроводящими жилами  из различных сплавов (хромель, алюмель, копель и т.д) с изоляцией из кремнеземной нити и экраном из жаростойкой проволоки. Провод предназначен для использования в качестве термоэлектродов/удлинительных проводов для преобразователей термоэлектрических. Термостойкий. Гигроскопичный.

1. ПТН (Х, А, К, Ж, Кн, Н, Нх, М) – Провод одножильный
(Х – хромель, А – алюмель, К – копель, Ж – железо, Кн – константан, Н – никель, Нх – нихром, М – медь)
Применяется в качестве компенсационного и термопарного кабеля.

Технические характеристики: Диаметр токопроводящей жилы D, мм: 0,2; 0,3; 0,5; 0,7 Диапазон температур: -60 ...+700 °С

2. ПТН (ХА, ХК, ЖК, МК, МКн, ХКн, НхН) – Провод двухжильный
(ХА – хромель-алюмель, ХК – хромель-копель, ЖК – железо-константан, МК – медь-копель,
МКн – медь-константан, ХКн – хромель-константан, НхН – нихросил-нисил)
Применяется в качестве компенсационного и термопарного кабеля.

Технические характеристики: Диаметр однопроволочной жилы D, мм: 0,2; 0,3; 0,5; 0,7; 1,2 Сечение многопроволочной жилы S, мм2: 0,22; 0,5 Диапазон температур: -60 ...+700 °С

1. Марка провода (провод термоэлектродный нагревостойкий - ПТН)

2. Материал жил (Х - хромель, А - алюмель, К - копель, Ж - железо, Кн - константан)

3. Класс допуска (1– для термоэлектродных, 2 - для удлинительных)

4. Тип провода (1 - однопроволочный, 2 - многопроволочный)

5. Количество жил х диаметр жилы, мм (для однопроволочной жилы)/сечение жилы, мм2 (для многопроволочной жилы)

6. Вид обмотки  (1– двойная, 2 – полуторная, 3 – двойная усиленная)

7. Экран (1 - наличие экрана, отсутствие цифры - без экрана)
