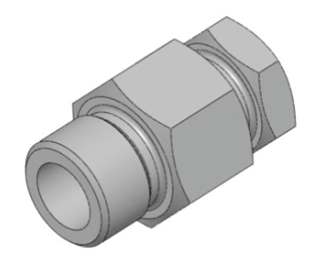

Штуцер передвижной 0010..0090
Штуцер передвижной предназначен для крепления и регулирования глубины
погружения преобразователей термоэлектрических и термометров сопротивления в
зоне измеряемых температур.
Материал штуцера:
сталь 08Х18Н10 (аналог - AISI 304) – базовое исполнение
сталь 12Х18Н10Т
| № исп. |
размеры |
| L, мм |
l, мм |
М |
d, мм |
S |
S1 |
| 0010 |
73 |
24 |
M33x2 |
21,0 |
41 |
36 |
| 0020 |
69 |
20 |
M27x2 |
21,0 |
41 |
36 |
| 0030 |
50 |
20 |
M27x2 |
10,5 |
36 |
22 |
| 0040 |
46 |
16 |
M20x1,5 |
10,5 |
27 |
22 |
| 0050 |
46 |
16 |
M20x1,5 |
8,5 |
27 |
22 |
| 0060 |
42 |
14 |
M16x1,5 |
6,3 |
22 |
17 |
| 0070 |
42 |
14 |
M16x1,5 |
5,3 |
22 |
17 |
| 0080 |
42 |
14 |
M16x1,5 |
5,0 |
22 |
17 |
| 0090 |
40 |
12 |
M12x1,5 |
4,3 |
17 |
14 |
|
