Удлинительная проставка

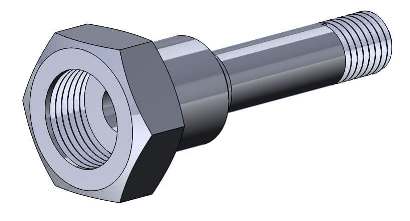

Удлинительная проставка  - гильза с удлинителем для выноса головки термопреобразователя из зоны повышенного теплового воздействия

Для выноса головки термопреобразователя из зоны повышенного теплового воздействия рекомендуется применять удлинительную проставку (гильза с удлинителем).

Номинальное (условное) давление PN – до 25 МПа по ГОСТ 356-80

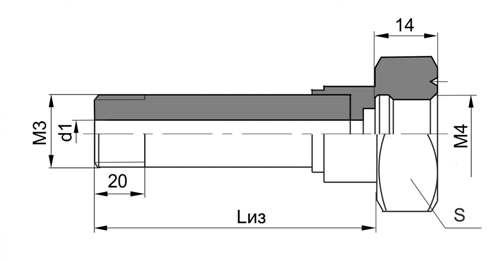

Принятые условные обозначения:
Lиз – толщина слоя теплоизоляции, мм;
d1 – внутренний диаметр удлинителя, мм;
М3 – наружная резьба удлинителя для присоединения к гильзе;
М4 – внутренняя резьба удлинителя для крепления термопреобразователя;
S – размер шестигранника (под гаечный ключ), мм.
