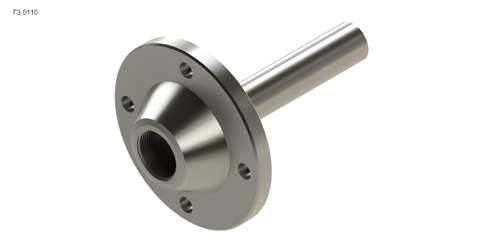

Гильзы фланцевые сварные типа 0110
Номинальное (условное) давление PN – до 6,3МПа по ГОСТ 356-80
Конструктивные исполнения гильз 0110:
| L, мм |
100, 120, 160, 200, 250,
320, 400, 500, 630, 800, 1000 |
| D, мм |
16 |
20 |
20 |
| d, мм |
12 |
14 |
16 |
Принятые условные обозначения в таблицах:
L – длина монтажной части, мм;
D – наружный диаметр гильзы, мм;
d – внутренний диаметр гильзы, мм.
Исполнения уплотнительных поверхностей фланцев:
| Стандарт |
Исполнение |
| с соединительным выступом |
с выступом |
с впадиной |
с шипом |
с пазом |
под прокладку овального сечения |
ГОСТ
12815-80 |
1 |
2 |
3 |
4 |
5 |
7 |
ASME B
16.5 |
RF |
LM, SM |
LF, SF |
LT, ST |
LG, SG |
RTJ |
| DIN EN 1092-1 |
Form B |
Form E |
Form F |
Form C |
Form D |
Form H |
| Эскизы исполнений |
|
|
|
|
|
|
Условное обозначение для заказа
ГЗ - 0110 -
6,3 - 200 - 20/14 - 1 - М20х1,5
1 2 3 4 5
6
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – исполнение уплотнительной поверхности фланца по ГОСТ
12815-80
6 – внутренняя резьба штуцера фланца
Возможно изготовление гильз с размерами, отличающимися от приведенных, и
по эскизам заказчика
|
