Номинальное (условное) давление PN – до 4 МПа по ГОСТ 356-80
Крепление термопреобразователя цанговым зажимом

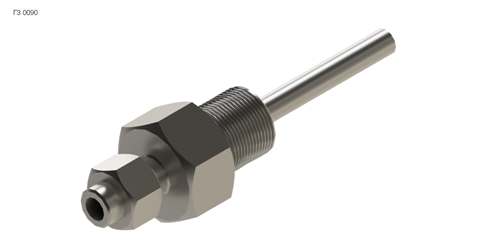

Конструктивные исполнения гильз 0090:
L, мм
40, 60, 80, 100, 120, 160, 200, 250
D, мм
8
8
10
10,5
12
d, мм
6
6,4
7
8,5
9
dт, мм
5
5; 6
6
6; 8
8
М1/S1
М14х1,5/S22
М16х1,5/S22
М20х1,5/S27
G3/8/S27
G1/2/S19
l, мм
12
12
14
14
12
Принятые условные обозначения в таблице: L – длина монтажной части, мм; D – наружный диаметр гильзы, мм; d – внутренний диаметр гильзы, мм; dт – диаметр термопреобразователя, мм.
Условное обозначение для заказа
ГЗ-0090-
4-100 -10/7-М16х1,5
1 2 3 4 5
1 – тип гильзы 2 – номинальное давление, МПа 3 – длина монтажной части, мм 4 – наружный/внутренний диаметр гильзы, мм 5 – наружная резьба штуцера гильзы
Возможно изготовление гильз с размерами, отличающимися от
приведенных, и по эскизам заказчика
