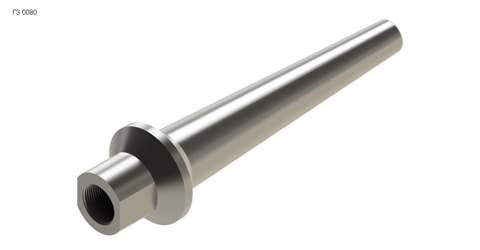

Гильзы цельноточеные конические вварные типа 0080
Номинальное (условное) давление PN – до 50 МПа по ГОСТ 356-80
Могут укомплектовываться удлинительной проставкой
Конструктивные исполнения гильз 0080:
| Длина монтажной части L, мм |
120, 160, 200,250, 320, 400 |
Условное обозначение для заказа
ГЗ - 0080 - 50
- 120 - 35/11(8,5) - М20х1,5
1 2 3 4 5
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – внутренняя резьба штуцера гильзы
Возможно изготовление гильз с размерами, отличающимися от приведенных, и
по эскизам заказчика
|
