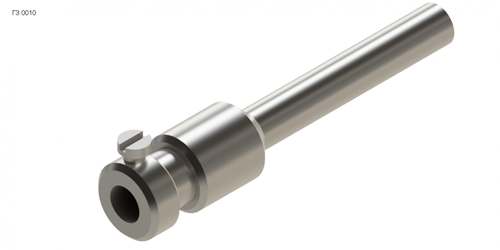

Гильзы защитные типа 0010
Гильзы защитные сварные типа 0010 для вварки
Номинальное (условное) давление РN – до 6,3 МПа по ГОСТ 356-80
Конструктивные исполнения гильз 0010:
|
L, мм
|
40, 50, 60, 80, 85, 90, 100, 120, 160, 200
|
|
D, мм
|
6
|
6
|
8
|
8
|
10
|
10,5
|
|
d, мм
|
4
|
5
|
6
|
6,4
|
7
|
8,5
|
|
dт, мм
|
3
|
4
|
5
|
5; 6
|
6
|
6; 8
|
Принятые условные обозначения в таблице:
L – длина монтажной части, мм;
D – наружный диаметр гильзы, мм;
Условное обозначение для заказа
ГЗ - 0010 - 6,3 - 120 - 8/6,4
1 2 3 4
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
Возможно изготовление гильз с размерами, отличающимися от приведенных, и
по эскизам заказчика
d – внутренний диаметр гильзы, мм;
dт – диаметр термопреобразователя, мм.
|
