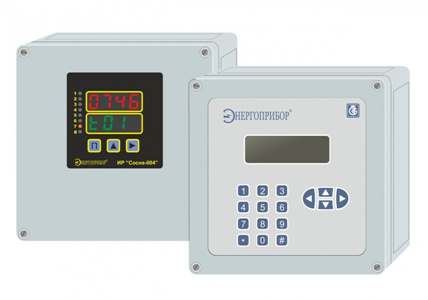

Измеритель-регулятор "СОСНА-004"
Приборы серии ИР «СОСНА-004» предназначены для измерения, управления и
сигнализации в составе автоматизированных систем управления технологическими
процессами. Приборы измеряют технологические параметры с помощью первичных
преобразователей (ПП), вырабатывают управляющие и информационные сигналы для
других элементов систем управления. Приборы устанавливаются в местах
расположения контрольно-измерительной аппаратуры и рассчитаны на щитовой монтаж
в вертикальной плоскости.
До 12 входных измерительных каналов: 1, 2, 4, 6, 8, 12.
До 6 входных каналов регулирования.
Под конкретный тип ПП: ТС, ТП, ИПТВ, УСТ, УСН.
Измерение входного сигнала частоты.
До 6 дискретных выходных устройств: 1, 2, 4, 6.
До 3 выходных аналоговых устройств: 1, 2.
Под конкретный алгоритм регулирования.
Основные законы регулирования: 2П, 3П, ПИД и ПДД.
Реализация программного регулирования.
Обмен данными с компьютером и дистанционное управление процессом.
Создание архива данных.
Возможность сохранения архива данных на USB-flash-память.
Подключение ПП может осуществляться через блочные разъемы.
Назначение
Приборы серии ИР «СОСНА-004» предназначены для измерения, управления и
сигнализации в составе автоматизированных систем управления технологическими
процессами. Приборы измеряют технологические параметры с помощью первичных
преобразователей (ПП), вырабатывают управляющие и информационные сигналы для
других элементов систем управления. Приборы устанавливаются в местах
расположения контрольно-измерительной аппаратуры и рассчитаны на щитовой монтаж
в вертикальной плоскости.
Выполняемые функции:
- измерение сигнала ПП, преобразование его в единицы технологического параметра
в соответствии с НСХ датчика и отображение измеренного значения на экране
прибора;
- масштабирование входного сигнала, раздельное по каждому каналу, и отображение
результата измерения в единицах физических величин (только для унифицированных
входных сигналов);
- индикация результата измерения по выбранному каналу на 4-х разрядном
индикаторе с возможностью автоматического переключения индикации измеренного
значения входного сигнала по каналам с фиксированным периодом;
- возможна установка многострочного жидкокристаллического индикатора с
возможностью отображения измеренных значений по всем каналам одновременно;
- регулирование по определенному алгоритму регулирования;
- сигнализация аварийных ситуаций при работе прибора, в том числе диагностика
обрывов линий подключения первичных преобразователей;
- светодиодная индикация состояния дискретных выходных сигналов управления;
- задание параметров работы прибора при помощи кнопок на лицевой панели;
- сохранение параметров прибора в энергонезависимой памяти при отключении
напряжения питания;
- формирование выходного аналогового сигнала тока или напряжения,
пропорционального величине контролируемого параметра (при наличии аналоговых
выходов);
- формирование архива данных (при наличии архивной памяти);
- перенос архивных данных на USB-флеш-память (при наличии USB-адаптера);
- передача информации о контролируемом параметре на компьютер или
автоматизированные системы управления вышестоящих уровней по последовательному
интерфейсу (при наличии интерфейса).
Краткое описание
Напряжение питания: ~ 230 В; ~ 24 В; = 24 В.
Встроенный блок питания для активных преобразователей и выходных аналоговых
устройств: = 24 В, 50 мА.
Настенный способ монтажа.
Габаритные размеры (без элементов крепления): 182ґ180ґ93 мм.
Масса – не более 1,3 кг.
Степень защиты оболочки: IP54.
Гарантийный срок эксплуатации – 18 месяцев, но не более 24 месяцев с даты
изготовления.
Межповерочный интервал – не более 24 месяцев.
Измерительные входы
Прибор может иметь до 12 измерительных входов, предназначенных для работы без
дополнительных устройств с различными типами ПП или входными сигналами: ТС, ТП,
ИПТВ, УСТ, УСН. В процессе работы прибор контролирует исправность подключенного
ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом
на нижний цифровой индикатор сообщения об ошибке.
Руководство по эксплуатации. ИР "Сосна-004" отличаются
большим разнообразием конфигураций и настроек и не имеют универсального
руководства. Дубликат руководства на эти измерители-регуляторы предоставляется
по запросу при указании номера и по индивидуальным характеристикам прибора,
указанным на корпусе или отображаемым при его настройке.
Измерительные входы
Прибор может иметь до 12 измерительных входов, предназначенных для работы без
дополнительных устройств с различными типами ПП или входными сигналами: ТС, ТП,
ИПТВ, УСТ, УСН. В процессе работы прибор контролирует исправность подключенного
ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом
на нижний цифровой индикатор сообщения об ошибке.
| Тип ПП (входной сигнал) |
Диапазон преобразования входного сигнала |
Разрешение ИР |
Пределы допускаемой приведенной погрешности преобразования |
| ИР «Сосна-004»/ТС |
| 100Н (α=0,00617 °С-1) |
От -60 до +180 °С |
0,1 °С |
±0,25 % |
| 50М (α=0,00428 °С-1) |
От -80 до +200 °С |
| 100М (α=0,00428 °С-1) |
| 50П (α=0,00391 °С-1) |
От -80 до +600 °С |
| 100П (α=0,00391 °С-1) |
| Pt100 (α=0,00385 °С-1) |
| Pt500 (α=0,00385 °С-1) |
| Pt1000 (α=0,00385 °С-1) |
| ИР «Сосна-004»/ТП |
| ТХК (L) |
От 0 до 800 °С |
1 °С |
±0,5 % |
| ТЖК (J) |
От 0 до 900 °С |
| ТХА (K) |
От 0 до 1300 °С |
| ТНН (N) |
От 0 до 1300 °С |
| ТПП13(R) |
От 0 до 1600 °С |
| ТПП10(S) |
От 0 до 1600 °С |
| ТПР(В) |
От 600 до 1800 °С |
| ТВР(А-1) |
От 0 до 2500 °С |
| ТВР(А-2) |
От 0 до 1800 °С |
| ТВР (A-3) |
От 0 до 1800 °С |
| ИР «Сосна-004»/УСТ |
| от 0 до 5 мА |
От -999 до +9999 ед. |
1 ед. мл. разряда |
±0,25 % |
| от 0 до 20 мА |
| от 4 до 20 мА |
| ИР «Сосна-004»/УСН |
| от 0 до 75 мВ |
От -999 до +9999 ед. |
1 ед. мл. разряда |
±0,25 % |
| от 0 до 100 мВ |
| от 0 до 5 В |
| от 1 до 5 В |
| от 0 до 10 В |
| ИР «Сосна-004»/ИПТВ |
| от 0 до 5 мА |
От -40 до 100 °С, от 0 до 100% |
1 ед. мл. разряда |
±0,25 % |
| от 4 до 20 мА |
От -40 до 100 °С, от 0 до 100% |
Дискретные выходные устройства
Количество дискретных выходов на измерительный канал зависит от необходимого
закона регулирования.

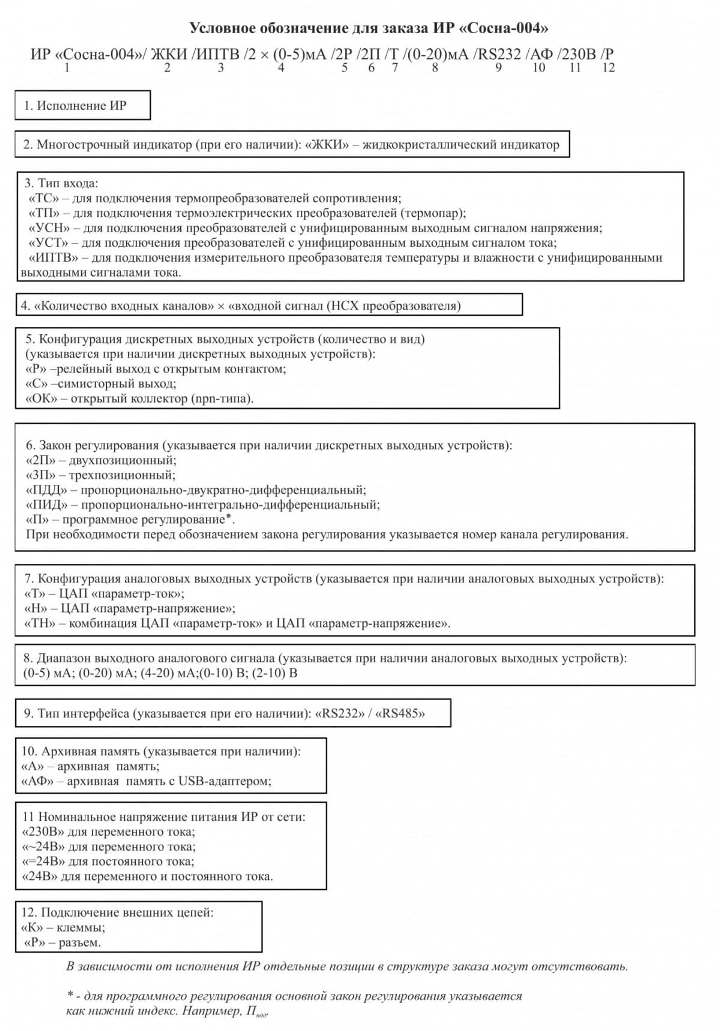

Закон регулирования оговаривается при заказе.
| Обозначение |
Тип выходного устройства |
Электрические характеристики |
| Р |
электромагнитное реле с открытым контактом |
3 А при 250 В |
| РП |
электромагнитное реле с переключающим контактом |
| С |
симисторная оптопара |
1 А при 250 В |
| ОК |
транзисторная оптопара (npn-типа): открытый коллектор |
50 мА при 30 В |
Аналоговые выходные устройства
Реализованы в виде цифроаналоговых преобразователей (ЦАП) «параметр-напряжение»
или «параметр-ток» и предназначены для формирования сигнала напряжения или
постоянного тока для удаленного устройства управления или регистрации.
| Тип аналогового выходного устройства |
Диапазон выходного сигнала |
Сопротивление нагрузки |
Пределы допускаемой приведенной погрешности преобразования |
| ЦАП «параметр-напряжение» |
от 0 до 10 В |
не менее 2 кОм |
±1 % |
| от 2 до 10 В |
| ЦАП «параметр-ток» |
от 0 до 5 мА |
не более 2 кОм |
| от 0 до 20 мА |
не более 0,5 кОм |
| от 4 до 20 мА |
|
