Измеритель - регулятор "Сосна-003М"

Назначение
- измерение выходных сигналов первичных преобразователей (ПП) в виде сопротивления, постоянного напряжения и преобразования их в значение контролируемого физического параметра с использованием соответствующих номинальных статических характеристик;
- автоматическое регулирование контролируемых параметров;
- формирование выходного аналогового сигнала тока, пропорционального величине контролируемого параметра;
-передача информации о контролируемом параметре на компьютер или автоматизированные системы управления вышестоящих уровней по последовательному интерфейсу (при наличии интерфейса).

  • Одноканальный многофункциональный прибор
  • Два дискретных выходных устройства
  • Позиционные и пропорциональные законы регулирования
  • Аналоговый выходной сигнал постоянного тока или напряжения
  • Простота настройки с помощью кнопок управления
  • Быстрый доступ к параметрам регулирования
  • Обмен данными с компьютером и дистанционное управление процессом
  • Улучшенная электромагнитная совместимость
  • Функции линейной коррекции и сглаживания показаний
  • Различные по конструкции разъемы силовой и измерительной части для предотвращения ошибок при подключении.

Краткое описание
Напряжение питания: ~ 230 В; ~ 24 В; = 24 В.
Встроенный блок питания для активных преобразователей и выходных аналоговых устройств: = 24 В, 50 мА.
Щитовой способ монтажа.
Габаритные размеры (без элементов крепления): 96ґ48ґ126 мм.
Масса – не более 0,6 кг.
Степень защиты оболочки: IP10 (корпус), IP54 (лицевая сторона)
Гарантийный срок эксплуатации – 18 месяцев, но не более 24 месяцев с даты изготовления.
Межповерочный интервал – не более 24 месяцев.

Измерительный вход
Один универсальный канал измерения предназначен для работы без дополнительных устройств с различными типами ПП (15 типов). В процессе работы прибор контролирует исправность подключенного ко входу ПП и, в случае обнаружения неисправности, сигнализирует об этом выводом на нижний цифровой индикатор сообщения об ошибке.

Характеристики входных сигналов измерителя-регулятора

Тип
первичного преобразователя
Входной сигнал Диапазон преобразования входного
сигнала
Разрешение ИР Пределы допускаемой приведенной погрешности
Термопреобразователь
сопротивления / ТС
50М (α=0,00428 °С-1) от -80 до +200 °С 0,1 °С ±0,25%; ±0,5%
100М (α=0,00391 °С-1)
50П (α=0,00428 °С-1) от -80 до +600 °С
100П (α=0,00391 °С-1)
Pt100 (α=0,00385 °С-1)
Преобразователь
термоэлектрический
(термопара) / ТП
ТХК (L) от 0 до 800 °С

0,1 °С

±0,5%
ТЖК (J) от 0 до 900 °С
ТХА (K) от 0 до 1300 °С
ТНН (N) от 0 до 1300 °С
ТВР (A-1) от 0 до 2500 °С
Преобразователь с выходным унифицированным сигналом напряжения / ПП с УСН от 0 до 75 мВ от -999 до +9999 1 ед.
мл. разряда
±0,25%; ±0,5%
от 0 до 100 мВ
Преобразователь с выходным унифицированным сигналом тока / ПП с УСТ от 0 до 5 мА
от 0 до 20 мА
от 4 до 20 мА

Дискретные выходные устройства
С помощью двух дискретных выходных устройств можно реализовать регулирование технологического процесса по основным законам регулирования: 2П, 3П, ПИД и ПДД. Закон регулирования выбирается потребителем при настройке прибора. Для определения оптимальных параметров ПИД и ПДД регулирования предусмотрены режимы с автонастройкой.

Аналоговое выходное устройство
Реализовано в виде цифроаналогового преобразователя (ЦАП) «параметр-напряжение» или «параметр-ток» и предназначено для формирования сигнала напряжения или постоянного тока для удаленного устройства управления или регистрации.

Тип аналогового выходного устройства Диапазон выходного сигнала Сопротивление нагрузки Пределы допускаемой приведенной погрешности
ЦАП «параметр – ток» (0 – 5) мА не более 2 кОм ± 1 %
(0 – 20) мА не более 0,5 кОм



(4 – 20) мА
ЦАП «параметр – напряжение» (0 – 10) В не менее 2 кОм
(2 – 10) В

Настройка
Осуществляется потребителем непосредственно на месте эксплуатации при помощи кнопок управления или дистанционного управления с компьютера через последовательный интерфейс. При выключении питания все установленные параметры сохраняются. Для простоты изменения параметров регулирования реализована функция быстрого доступа к параметрам регулирования.
Если показания прибора подвержены флуктуациям, что затрудняет считывание результатов измерений, может использоваться функция сглаживания показаний.
Для уменьшения систематической погрешности может использоваться функция линейной коррекции показаний.

Связь с компьютером
Последовательный интерфейс позволяет осуществить двухсторонний обмен с компьтером с целью передачи информации о контролируемом параметре и получения команд дистанционного управления ИР.
Программное обеспечение, поставляемое в комплекте с прибором, позволяет построить сеть из нескольких приборов с возможностью представления принимаемых данных в удобном виде для пользователя (схемы, таблицы, графики и т.д.), сохранения полученных данных и управления прибором. Это позволяет использовать ИР в составе систем управления и контроля различными технологическими процессами.
Последовательный интерфейс может быть реализован в версиях RS232 или RS485. Возможна установка двух версий интерфейса одновременно.

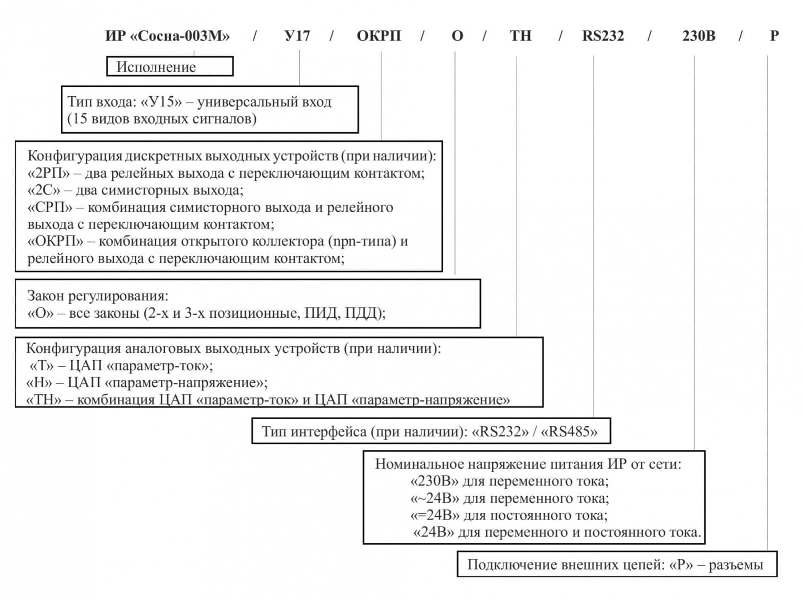

Условное обозначение для заказа
