Блок питания и корнеизвлечения
БКП-36 (БКП-36-1, БКП-36-2)
 Предназначен
для питания стабилизированным напряжением постоянного тока преобразователей
“Сапфир”. Может эксплуатироваться в условиях АЭС.
Типы
БКП-36-1 – для питания и
линеаризации выходного сигнала одного преобразователя
БКП-36-2 – то же для двух преобразователей
Основные
технические характеристики
|
1. Напряжение питания, В
|
220 или 240
|
|
частота, Гц
|
50±1 или 60±1
|
|
2. Выходное
напряжение постоянного тока, В |
36±0,72 |
|
3. Допустимая
погрешность, в %
от диапазона изменения выходного
сигнала, должна быть:
от 1 до 100%
от 0 до 1% |
±0,25
±1,0
|
|
4. Сочетание входных
и выходных
сигналов, мА |
Вх. сигнал
0…5
4…20 |
Вых. сигнал
0…5
4…20 |
|
5. Номинальный ток
нагрузки, мА |
25 |
|
6. Максимальный ток
нагрузки, мА
(в режиме срабатывания защиты) |
50
|
|
7. Потребляемая
мощность, В·А
БКП-36-1
БКП-36-2 |
2,5
5,0
|
|
8. Сопротивление
нагрузки, кОм
выходной сигнал 0…5 мА
выходной сигнал 0…20 и 4…20 мА |
2,5
1,0
|
|
9. Температура
окружающей среды, °С
– исполнение УХЛ4 и Т3
– исполнение У3
– исполнение для АЭС |
1…60
–10…+60
–50…+60
|
|
10. Относительная
влажность, %
– обычное исполнение
– тропическое |
80
98
|
|
11. Габаритные
размеры, мм |
160х80х195
|
|
12. Масса, кг
БКП-36-1
БКП-36-2 |
2,5
2,7
|
|
13. Изготавливаются
по |
ТУ
311-00225621.159-96 |
|
14. Код ОКП
|
42 1821 |
Оформление заказа
|
При заказе необходимо
указать:
- Наименование и условное
обозначение
- Исполнение
- Значение питающего тока
- Значение входного сигнала
- Значение выходного сигнала
- Номер ТУ
|
Пример заказа:
Блок питания и корнеизвлечения на напряжение 220 В; исполнение
УХЛ4, с входным сигналом 0…5 мА, с выходным сигналом 4…20 мА:
“Блок БКП-36-1, УХЛ4, 220, 05, 4.20
ТУ 311-00225621.159-96” . |

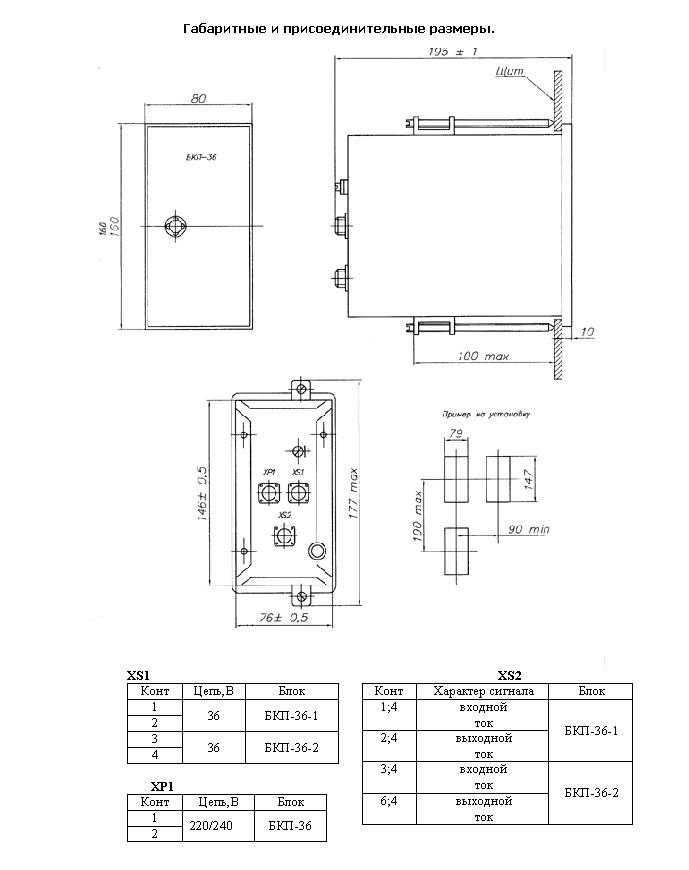

Габаритные и присоединительные размеры
|
