Дифференциальные манометры
ДСП-160-М, ДСП-4Сг-М,
ДСП-УС, ДСС-711-М, ДСС-712-М, ДСС-711-2С-М,
ДСС-712-2С-М
 Дифференциальные
манометры (дифманометры) сильфонные предназначены для измерения:
а) расхода жидких и газообразных сред по методу переменного перепада давлений
(расходомеры);
б) разности давлений жидких и газообразных сред (перепадомеры);
в) уровня жидких сред, находящихся под атмосферным, вакуумметрическим или
избыточным давлением (уровнемеры).
Типы
ДСП-160-М1 – дифманометр показывающий;
ДСП-4Сг-М1 – дифманометр показывающий сигнализирующий;
ДСП-УС – дифманометр-уровнемер показывающий;
ДСС-711-М1 – дифманометр самопишущий с приводом диаграммного диска от
электродвигателя;
ДСС-712-М1 – дифманометр самопишущий с приводом диаграммного диска от
часового механизма;
ДСС-711-2С-М1 – дифманометр самопишущий с приводом диаграммного диска от
электродвигателя и дополнительной записью избыточного давления;
ДСС-712-2С-М1 – дифманометр самопишущий с приводом диаграммного диска от
часового механизма и дополнительной записью избыточного давления.
Приборы имеют исполнение для АЭС.
Основные
технические характеристики
|
1. Предельно
допускаемые рабочие
избыточные давления, кгс/см2 |
63; 160; 250; 320 |
|
2. Верхние пределы
измерений
манометрической части дифманометров
ДСС-711-2С-М1, ДСС-712-2С-М1, кгс/см2 |
6; 10; 16; 25; 40;
60; 100; 160 на избыточное давление до 63 и 160 кгс/см2
16; 25; 40; 60; 100; 160; 250; 400 на избыточное давление до 250 и
320 кгс/см2 |
|
3. Предельные
номинальные перепады
давлений, кгс/см2 |
0,063; 0,1; 0,16;
0,25; 0,4; 0,63; 1; 1,6; 2,5 – на избыточное давление до 63 и 160
кгс/см2
0,4; 0,63; 1,6; 2,5; 4; 6,3 – на избыточное давление до 250 и 320
кгс/см2 |
|
4. Классы точности |
1; 1,5 |
|
5. Верхние пределы
измерений:
а) дифманометров-расходомеров
выбираются из ряда
А=а·10n, где а – одно из чисел
ряда, n – целое (положительное или
отрицательное) число или нуль |
1; 1,25; 1,6; 2; 2,5; 3,2; 4; 5; 6,3; 8
|
|
б)
дифманометров-перепадомеров должны
соответствовать предельным
номинальным перепадам давления |
±31,5; ±50 |
|
в)
дифманометров-уровнемеров выбираются
из ряда |
63; 100; 160; 250;
400; 630; 1000; 1600; 2500; 4000; 6300; 10000; 16000 см
0,63; 1; 1,6; 2,5; 4; 6,3; 10; 16; 25; 40; 63; 100; 160 м |
|
г)
дифманометров-уровнемеров ДСП-УС
выбираются из ряда |
160; 250; 400; 630;
1000; 1600 см – на избыточное давление 25 кгс/см2 |
|
6. Время одного
оборота диаграммы, ч |
24 |
|
7. Питание
дифманометров ДСС-711-М1,
ДСС-711-2С-М1; ДСП-4Сг-М1 от сети
переменного тока: |
|
|
- напряжение, В |
220 |
|
- частота, Гц |
50±1 |
|
8. Температура
окружающей среды, °С
ДСС-711-М1; ДСС-711-2С-М1
ДСС-712-М1; ДСС-712-2С-М1
ДСП-4Сг-М1
ДСП-160-М1
ДСП-УС |
–10…+50
–10…+50; –30…+50
–40…+70
–40…+70
–50…+70
|
|
9. Относительная
влажность, % |
до 80 |
|
10. Изготавливаются
по |
ТУ 25-7310.0063-87 |
|
11. Код ОКП |
42 1253 |
|
12. Габаритные
размеры, мм:
дифманометров самопишущих
показывающих
показывающих сигнализирующих |
280х340х230
195х153х136
235х205х165
|
|
13. Масса, кг, не
более |
16 |
Оформление заказа
|
При заказе дифманометра-расходомера, не требующего расчета,
Потребитель указывает тип дифманометра, предельный номинальный перепад
давления, верхний предел измерения (шкалу) с указанием размерности и
рабочее избыточное давление измеряемой среды.
|
|
Пример заказа:
Дифманометр-расходомер ДСС-711-М1, класса точности 1, на
предельный номинальный перепад 0.25 кгс/см2, рабочее
избыточное давление 160 кгс/см2, верхний предел измерений
2500 т/ч:
“ДСС-711-М1-1-0,25кгс/см2-160кгс/см2–2500т/ч
ТУ 25-7310.0063-87”. |
|
При заказе дифманометра-уровнемера, не требующего определения
перепада давления, Потребитель указывает тип дифманометра, верхний
предел измерения уровня в “см” или “м” и рабочее избыточное давление.
|
|
Пример заказа:
Дифманометр-уровнемер ДСС-712-М1, класса точности 1, верхний
предел измерения уровня 1000 см, рабочее избыточное давление 160 кгс/см2:
“ДСС-712-М1-1-1000-160кгс/см2
ТУ 25-7310.0063-87”. |
|
При заказе дифманометра-перепадомера Потребитель указывает тип
дифманометра, класс точности, предельный номинальный перепад и рабочее
избыточное давление. Перепад и шкала в этом случае должны быть равны.
|
|
Пример заказа:
Дифманометр-перепадомер ДСП-160-М1 класса точности 1, предельный
номинальный перепад 0,25 кгс/см2, рабочее избыточное давление
160 кгс/см2:
“ДСП-160-М1-1-0,25кгс/см2–160кгс/см2
ТУ 25-7310.0063-87”. |
|
При заказе дифманометра-уровнемера для измерения жидкого азота,
кислорода, аргона, Потребитель указывает тип дифманометра, класс
точности, верхний предел измерения уровня в “см”.
|
|
Пример заказа:
Дифманометр-уровнемер ДСП-УС-М1, класса точности 1,5, верхний
предел измерения 160 см, рабочее избыточное давление 25 кгс/см2:
“ДСП-УС-М1-1,5-160см-25кгс/см2
ТУ 25-7310.0063-87”. |

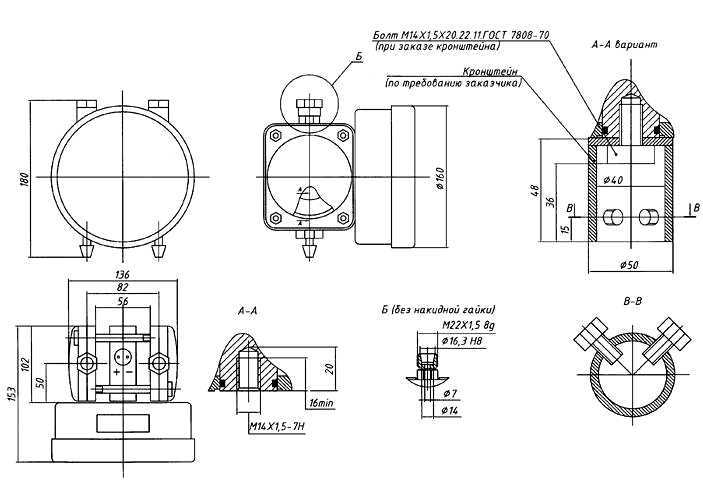

Габаритные и присоединительные размеры
|
