Блоки реле БР4, БР16
Блоки реле БР4
Блоки реле БР4 предназначены для коммутации цепей переменного и постоянного тока
в системах автоматического регулирования, контроля и сигнализации.
Выпускается в корпусе Д1 для крепления на DIN – рейку двух модификаций – на 12 и
24 В.
На лицевую панель БР4 выведены четыре светодиода индикации сигналов управления.
Технические характеристики:
|
Количество независимых реле в блоке |
4 |
|
Тип контактов каждого канала коммутации |
1 группа, переключение |
|
Типы управляющих сигналов |
|
|
БР4-12 |
DC 12V ±10% |
|
БР4-24 |
DC 24V ±10% |
|
Ток потребления по цепи управления каждого
канала |
|
|
БР4-12 |
35 mА |
|
БР4-24 |
20 mА |
|
Максимальная коммутируемая нагрузка |
7А/250V – AC |
|
|
7А/30V – DC |
|
Сопротивление изоляции |
100 мОм |
|
Механический ресурс реле (min) |
1х107 |
|
Электрический ресурс (min) |
1х105 |
|
Рабочий диапазон температур |
0°С...+50°С |
|
Степень защиты корпуса |
IP20 |
|
Габаритные размеры, мм |
66х90х106 |
|
Масса, не более |
0,3 кг |
Блоки реле БР16
Блоки реле БР16 предназначены для коммутации цепей переменного и постоянного
тока в системах автоматического регулирования, контроля и сигнализации.
Выпускаются двух модификаций на 12 и 24 В.

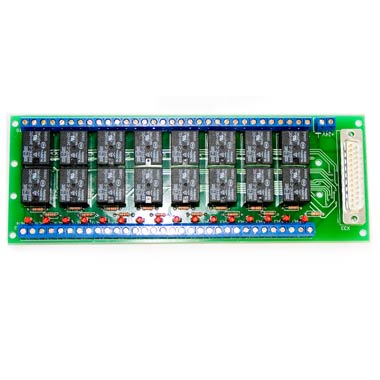

На плате с размерами 72х200мм. расположены 16 реле, разъем DBS-M25, шестнадцать
светодиодов индикации сигналов управления, клеммники входов и выходов БР16.
Входы реле объединены общим минусом. На разъем DBS-M25 выведены сигналы
управления реле для подключения к УМПК32, или другим устройствам.
Технические характеристики
|
Количество независимых реле в блоке |
16 |
|
Тип контактов каждого канала коммутации |
1 группа, переключение |
|
Типы управляющих сигналов |
|
|
БР4-12 |
DC 12V ±10% |
|
БР4-24 |
DC 24V ±10% |
|
Ток потребления по цепи управления каждого
канала |
|
|
БР4-12 |
35 mА |
|
БР4-24 |
20 mА |
|
Максимальная коммутируемая нагрузка |
7А/250V – AC |
|
|
7А/30V – DC |
|
Сопротивление изоляции |
100 мОм |
|
Механический ресурс реле (min) |
1х107 |
|
Электрический ресурс (min) |
1х105 |
|
Рабочий диапазон температур |
0°С...+50°С |
|
Степень защиты корпуса |
IP20 |
|
Габаритные размеры, мм |
72х200х20 |
|
Масса, не более |
0,4 кг |
Обозначение при заказе:
Блок реле БРх - х
Блок реле ------------------------------/ /
Управляющее напряжение -----------/
Наименование при заказе
|
Наименование |
Описание |
|
БР4-12 |
Блок реле - 4 реле., 12 или 24 В. |
|
БР4-24 |
Блок реле - 4 реле., 12 или 24 В. |
|
БР16-12 |
Блок реле - 16 реле - 12В, 7A |
|
БР16-24 |
Блок реле - 16 реле - 24В, 7A |
|
