Интерфейсные разветвители ИР2, ИР2М, ИР2Н ИР2-8-Д ИР3
Интерфейсный разветвитель является пассивным устройством и служит для
ответвлений цифровых и аналоговых линий. Разветвители ИР-2 и ИР-3
выпускаются в герметичных корпусах из поликарбоната и снащены пластиковыми
кабельными вводами типа PG-9. Интерфейсный резветвитель ИР2-8-Д выпускается в
открытом корпусе на DIN-рейку. Отверстия для крепежа на стену и фиксации крышки
находятся вне герметизированной области. Герметизация обеспечивается соединением
“выступ“- “паз” на крышке и основании, и неопреновым уплотнителем. Присоединение
кабелей производится с помощью винтовых клемм.
Разветвитель ИР-2Н выпускается в герметичных корпусах из поликарбоната и
оснащены пластиковыми кабельными вводами типа PG-7. Разветвитель ИР-2М
выпускается в металлическом корпусе, оснащены кабельными вводами MGB 16-10. Для
подсоединения кабелей используются нажимные клеммы с самофиксацией.
Технические характеристики разветвителей
|
|
ИР2 |
ИР3 |
ИР2М |
ИР2-8-Д |
ИР2Н |
|
Количество подсоединяемых кабелей |
3 |
4 |
3 |
3 |
3 |
|
Количество проводов в кабеле, шт |
5 |
5 |
5 |
5 |
5 |
|
Тип клеммника |
винтовые |
винтовые |
нажимные |
винтовые |
нажимные |
|
Максимальный диаметр кабеля |
7 мм |
7 мм |
10.5 мм |
7мм |
7 мм |
|
Рабочая температура, Т |
-40...+50 °С |
-40...+50 °С |
-40...105 °С |
-40...+50°С |
-40...105 °С |
|
Сечение проводов, мм2 |
1,5 |
1,5 |
0,5 |
1,5 |
1 |
|
Максимально допустимый ток, А |
2 |
2 |
2 |
2 |
2 |
|
Максимально допустимое напряжение, В |
150 |
150 |
150 |
150 |
150 |
|
Степень защиты |
IP 65 |
IP 65 |
IP 65 |
IP00 |
IP 65 |
|
Габаритные размеры, мм |
64х58х35 |
64х58х35 |
64х58х35 |
64x55x35 |
64х58х35 |

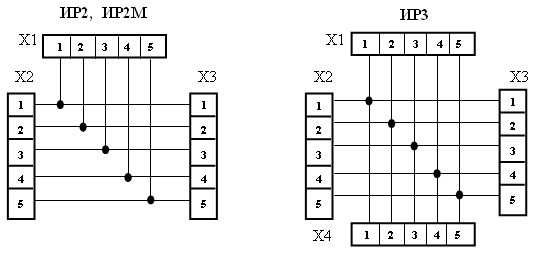

Схемы соединений интерфейсных разветвителей ИР2 и ИР3
Наименование при заказе
|
Наименование |
Описание |
|
ИР2 |
Интерфейсный разветвитель 1-2 (PG-9, винтовые
клеммники, пластик) |
|
ИР2М |
Интерфейсный разветвитель 1-2 (MGB16-10,
нажимные клеммники, металл) |
|
ИР2Н |
Интерфейсный разветвитель 1-2 (PG-7, нажимные
клеммники, пластик) |
|
ИР2-8-Д |
Интерфейсный разветвитель на DIN-рейку ИР2-8-Д
(1-2, винтовые клеммники, DIN-рейка, IP00) |
|
ИР3 |
Интерфейсный разветвитель 1-3 (PG-9, винтовые
клеммники, пластик) |
|
