Интерфейсный модуль ИМ485
Интерфейсный модуль ИМ485 предназначен для преобразования электрических сигналов
ведущего устройства с интерфейсом RS232, в сигналы интерфейса RS485
предназначенных для удалённых устройств (ведомые устройства) в режиме
полудуплекса.

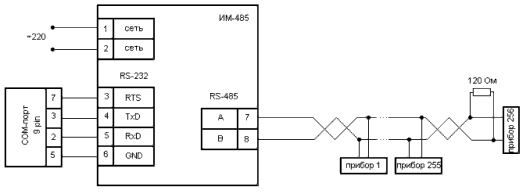

Преобразователь позволяет организовывать связь между персональным компьютером,
используя стандартный COM-порт, и устройствами, оборудованными интерфейсом
RS485.
Преобразователь интерфейса ИМ485 используется для построения сетей,
предназначенных для контроля и управления различными устройствами. Прибор
позволяет подключать до 256 устройств, имеющих свой уникальный сетевой адрес.
Протокол обмена данными в сети не влияет на работу прибора, направлением потока
данных управляет сигнал RTS ведущего устройства.
2. Технические характеристики
|
Напряжение питания |
85 - 265 В, 50 Гц |
|
Длина линии связи с прибором |
не более 1200 м |
|
Максимальная скорость передачи данных |
115200 бит/сек |
|
Диапазон напряжений входных сигналов RS232 - TxD
и RTS |
±5 - 15 В |
|
Диапазон напряжения выходного сигнала RS232 -
RxD |
±10 - 12 В |
|
Дифференциальное выходное напряжение сигнала
RS485 |
1,5 - 5 В |
|
Количество подключаемых модулей, не более |
256 |
На передней панели прибора расположены три светодиода:
- PWR - красный - сигнализирующий постоянной засветкой о
наличие питания,
- RxD - зеленый - сигнализирующий о приёме данных,
- TxD - зеленый - сигнализирующий о передаче данных.
Наименование при заказе
|
Наименование |
Описание |
|
ИМ485 |
Интерфейсный модуль RS232-RS485 |
|
