Счетчик времени наработки СМ-1-AC
Назначение
Счетчик времени наработки СМ-1-АС (счетчик моточасов с автозапуском и сбросом )
предназначен для учета времени работы оборудования, в которое он встраивается.
Счетчик представляет собой электронное устройство на основе микроконтроллера и
может использоваться в новом оборудовании или для замены вышедших из строя
электромеханических и других счетчиков. Счетчик ведет счет времени наработки с
момента включения питания и до момента его выключения. Значение времени
наработки отображается на светодиодном индикаторе и сохраняется в
энергонезависимой памяти при каждом выключении питания.
Технические характеристики
|
Напряжение питания,
переменное 50Гц, В
|
220
|
|
Ток потребления, мА, не более |
60 |
|
Максимальное значение учитываемого времени, ч |
999 999 (114 лет) |
|
Точность счета, % |
0.1 |
|
Масса, кг, не более |
0.05 |
|
Габаритные размеры, мм, не более |
65х35х85 |
|
Габаритные размеры внутрищитовой части, мм, не
более |
50х25х80 |
|
Рабочая температура,°С |
- 40….+50 |
Работа прибора
На передней панели прибора расположен шестиразрядный светодиодный дисплей и
кнопка, на задней стороне смонтированы винтовые контактные колодки для
подключения питания (контакты 1 и 2).
При подаче питания на дисплее счетчика индицируются показания минут и секунд
хх.хх. При кратковременном нажатии на кнопку дисплей отображает показания
времени наработки в часах ххх.ххх, через 3 секунды происходит возврат в
предыдущий режим. При нажатии и удерживании кнопки более 3 секунд на индикаторе
остаются показания времени наработки в часах до выключения питания или
повторного нажатия кнопки.

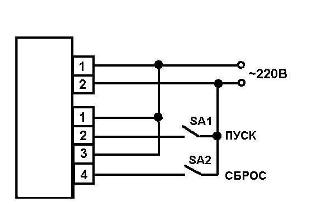

Схема подключения счетчика СМ-1-АС показана на рисунке.
При нормальной работе – отсчёте времени – выключатели SA1 и SA2 разомкнуты. Для
временной остановки счёта необходимо включить SA1, для сброса показаний в
нулевое значение – включить SA2.
Наименование при заказе
|
Наименование |
Описание |
|
СМ-1-АС |
Счетчик времени наработки с автозапуском и
сбросом |
|
