Измерители и измерители-регуляторы с универсальными входами УМКТ(У)

Измерители и  Измерители-регуляторы с универсальными входами УМКТ(У)

В состав серии входят одно и двухканальные измерители и измерители-регуляторы.

Приборы совместно с входными датчиками  предназначены для контроля температуры, давления, влажности, либо других физических величин, отображения их текущих значений на встроенном цифровом индикаторе и управления технологическими производственными процессами. Приборы могут использоваться в промышленности, коммунальном, сельском хозяйстве и других отраслях.

Функциональные параметры измерения и регулирования задаются пользователем при программировании и сохраняются при отключении питания в энергонезависимой памяти прибора.

Приборы имеют встроенный интерфейс стандарта RS-485. Приборы  УМКТ2(У) имеют независимые входные каналы, т.е. к каждому из каналов можно подключать датчики различных типов.

Типы датчиков устанавливаются пользователем при программировании прибора.

Коррекция характеристики датчиков и цифровая фильтрация измерений аналогично измерителям УМКТ.

Устройства индикации и органы управления.

Одноканальный измеритель-регулятор        Двухканальный измеритель-регулятор

На четырехразрядном индикаторе в режиме "работа" отображается измеренное значение входного сигнала, в режиме "программирование" – значение настраиваемого в данный момент параметра. Группа светодиодных индикаторов служит для:

Т1 и Т2 (индикаторы зеленого цвета) – в режиме "работа" – индикация номера входного канала, измеренное значение, с которого отображается в данный момент, в режиме "программирование" – индикация входного канала, к которому подключено ВУ;

Т1уст, ΔТ1, Т2уст, ΔТ2 (индикаторы зеленого цвета) – при программировании уставок -  уставка для первого ВУ, дельта уставки первого ВУ, уставка для второго ВУ, дельта уставки второго ВУ соответственно;

ВУ1 и ВУ2 (индикаторы красного цвета) – состояние ВУ1 и ВУ2 соответственно.

Технические характеристики
Напряжение питания, В 110…245 (50Гц)
Время опроса входных каналов, не более, сек. 1
Предельно допустимая основная приведенная погрешность (без учета погрешности датчика) при измерении:
термопреобразователем, %, не хуже 0,25
термопарой, %, не хуже 0,5
унифицированных сигналов тока и напряжения, %, не хуже 0,25
Разрешающая способность, °С:
от -100°С   до +1000°С 0,1
ниже -100°С и выше +1000°С 1
Количество выходных каналов измерителя-регулятора 2
Максимальный ток, коммутируемый контактами реле при 220В 50Гц, А 5
Максимальный ток нагрузки транзисторной оптопары при напряжении 50 В постоянного тока, мА 50
Максимальный ток нагрузки симисторной оптопары при напряжении до 400 В, мА 100
Максимальный ток нагрузки выхода управления твердотельным реле, мА 50
Интерфейс связи с РС через адаптер ИМ485 RS-232
Количество УМКТ, подключаемых к одному СОМ порту РС 255
Интерфейс связи УМКТ – ИМ485 RS-485
Длина линии связи прибора с ИМ485, не более, м. 1200
Скорость передачи данных, бит/с. 19200
Потребляемая мощность, не более, Вт. 6
Температура окружающей среды, °С +5...-50
Габаритные размеры корпуса Н1 138х105х59
Габаритные размеры корпуса Щ2 96х48х100
Масса прибора, не более, кг 0.5

УМКТ состоит из одного или двух независимых входных  каналов, селектора входов, блока индикации и управления, двух независимых выходных  каналов (только для измерителя-регулятора), микропроцессора и интерфейса.

К селектору входов подключаются один или два датчика - термопреобразователи сопротивления, термопары, датчики с унифицированным выходным сигналом тока или напряжения в любом сочетании;

Типы входных датчиков
Тип датчика Диапазон измерений УМКТ(У)
Термопреобразователи сопротивления по ГОСТ 6651-94
ТСП 100П W100=1,391 -200… +750 °С P`100
ТСП 50П W100=1,391 -200… +750 °С P`50
ТСП 100П W100=1,385 (Pt100) -200… +750 °С P100
ТСП 50П W100=1,385 (Pt50) -200… +750 °С P50
ТСМ 100М W100=1,428 -200… +200 °С C`100
TCM 50M W100=1,428 -200… +200 °С C`50
ТСМ 100М W100=1,426 (Cu100) -50… +200 °С C100
TCM 50M W100=1,426 (Cu50) -50… +200 °С C50
ТСМ 53М W100=1,426 (гр.23) (ГОСТ 6651-59) -50…+200 °С Cu53
ТСМ 46П W100=1,385 (гр.21) (ГОСТ 6651-59) -200..+650 °С Pt46
Термопары по ГОСТ Р 8.585-2001
ТВР (А-1) 0…+2500 °С E-A1
ТВР (А-2) 0…+1800 °С T-A2
ТВР (А-3) 0…+1800 °С T-A3
ТПР (В) +250…+1800 °С E--b
ТЖК (J) -200…+1200 °С E--j
TXA (K) -200…+1300 °С E--K
TXK (L) -200…+800 °С E--L
TXK (E) -200…+1000 °С E--E
ТНН (N) -270…+1300 °С E --n
ТПП (R) 0…+1750 °С E--r
ТПП (S) 0…+1750 °С E--S
ТMK (T) -200…+400 °С E--t
Датчики с унифицированным выходом по току (сопротивление внешнего шунта 100 Ом) и напряжению по ГОСТ 26.011-80
0…5 мА 0…100% I0_5
0…20 мА 0…100% I4.20
4…20 мА 0…100% I0.20
0…1 В 0…100% U0-1
-50…+50 мВ 0…100% U-50

Измеренное значение температуры может быть откорректировано для устранения погрешности преобразования входных датчиков и погрешностей, вносимых соединительными проводами. В приборах имеется два типа коррекции, позволяющие осуществлять изменение наклона и сдвига измерительной характеристики на заданную величину. Описание сдвига и наклона характеристики аналогично измерителям УМКТ.

Для повышения качества измерения входные сигналы обрабатываются микропроцессором с помощью цифрового фильтра, позволяющего уменьшить влияние случайных помех на измерение. Работа фильтра описывается двумя параметрами, задаваемыми при программировании: PF- полоса цифрового фильтра и FF- глубина цифрового фильтра.

Описание цифровой фильтрации аналогична измерителям  УМКТ.

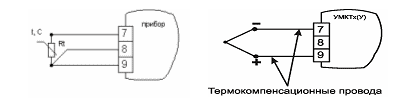

Подключение термопреобразователей сопротивления.

В приборах используется трехпроводная схема подключения термопреобразователей сопротивления. К одному из выводов термосопротивления Rt подсоединяются два провода, а третий подключается к другому выводу Rt. Такая схема позволяет компенсировать сопротивление соединительных проводов. При этом необходимо соблюдать условие равенства сопротивлений всех трех проводов.



Подключение термопар.

Термопары подключаются к УМКТ по двухпроводной схеме, с  соблюдением полярности. "Положительный" вывод термопары соединяется с контактами 9 или 12(для УМКТ2(У)), "отрицательный" - с контактами 7 или 10(для УМКТ2(У)). При необходимости линия связи от термопары до прибора удлиняется специальными термокомпенсационными проводами. В случае применения обычных (не компенсационных) проводов точность работы прибора резко снизится.

Подключение датчиков с унифицированными выходными сигналами.

Датчики с унифицированными выходными сигналами подключаются к УМКТ по двухпроводной схеме c соблюдением полярности. При подключении датчиков с унифицированным выходом по току паралельно клеммам необходимо подключить шунт сопротивлением 100Ом±0,1% и ТКС не хуже 25х10-6/С. Для питания датчиков с унифицированным выходом по току используется внешний источник напряжения, величиной 18В…36В. Подключение датчиков с унифицированным выходом по току производится по следующей схеме (номера контактов для первого канала):

При выборе в качестве входных датчиков с унифицированными выходами по току или напряжению необходимо запрограммировать значения параметров An.L и An.H. Параметр An.L должен соответствовать нижнему пределу измерения подключаемого датчика, An.H - верхнему пределу. Параметры An.L и An.H задаются в единицах той физической величины, которая измеряется. Влияние параметров An.L и An.H на работу прибора проиллюстрировано на рис.

Параметры соединительных линий приведены в таблице

Тип датчика Длина линии (макс.), м Сопротивление линии (макс.), Ом Тип линии
Термосопротивление 100 10 Трехпроводная
Термопара 25 100 Двухпроводная термокомпенсационным проводом
Датчик с унифицированным выходом по току 100 100 Двухпроводная
Датчик с унифицированным выходом по напряжению 100 5 Двухпроводная
 Функциональные параметры УМКТ(У)
Параметр Диапазон изменения Комментарий Заводская установка
Входные датчики: ХХХХ см. табл. №1 см. табл. №1
    Масштабные коэффициенты для датчиков с унифицированным выходом:
An.L ххх.х -999...+3000 Масштабный коэффициент, соответствующий 0% шкалы   0.0
An.H ххх.х -999...+3000 Масштабный коэффициент, соответствующий 100% шкалы   100.0
    Параметры цифрового фильтра:
PF.xx 0...99 Полоса цифрового фильтра. При PF=0 полоса фильтра отключена. Для 1 канала 30
FF.xx 1...10 Глубина цифрового фильтра 2
    Коррекция характеристики:
SH_1 xxx.x -99.0...+99.0 Значение сдвига хар-ки 1 канала   0.0
SH_2 xxx.x -99.0...+99.0 Значение сдвига хар-ки 2 канала   0.0
Р.х.хх 0.90…1.10 Значение наклона хар-ки 1 канала   1.00
U.х.хх 0.90…1.10 Значение наклона хар-ки 2 канала   1.00
Входные датчики: ХХХХ см. табл. №1 см. табл. №1 Для
2
канала
УМКТ2

    Масштабные коэффициенты для датчиков с унифицированным выходом:
An.L ххх.х -999...+3000 Масштабный коэффициент, соответствующий 0% шкалы 0.0
An.H ххх.х -999...+3000 Масштабный коэффициент, соответствующий 100% шкалы 100.0
    Параметры цифрового фильтра:
PF.xx 0...99 Полоса цифрового фильтра. При PF=0 полоса фильтра отключена. 30
FF.xx 1…10 Глубина цифрового фильтра. 2
    Коррекция характеристики:
SH_1 xxx.x -99.0...+99.0 Значение сдвига хар-ки 1 канала 0.0
SH_2 xxx.x -99.0...+99.0 Значение сдвига хар-ки 2 канала 0.0
Р.х.хх -0.90…1.10 Значение наклона хар-ки 1 канала 1.00
U.х.хх -0.90…1.10 Значение наклона хар-ки 2 канала 1.00
    Параметры ВУ1:
b1.xx 0 Выключено   1
1 Подключено к первому каналу
2 Подключено ко второму каналу
b2.xx 1 Прямой гистерезис (нагреватель)   1
2 Обратный гистерезис (охладитель)
3 П - образный гистерезис
4 U - образный гистерезис
b3.xx 0…99 сек. Задержка включения ВУ2   0
d4.xx 0…99 сек. Задержка выключения ВУ2   0
b5.xx 0…99 сек. Минимальное время нахождения ВУ2 во включенном состоянии   0
b6.xx 0…99 сек. Минимальное время нахождения ВУ2 в выключенном состоянии   0
n.xxx 1…255 Интерфейсный номер прибора   1
SC. х 0 Разрешено изменять параметры 1 уровня   0
1 Запрещено изменять параметры 1 уровня   0
in. x 0 Попеременная индикация каналов   1
1 Индикация 1-го канала
2 Индикация 2-го канала
Выходные устройства.

Измерители-регуляторы УМКТ1(У) и УМКТ2(У) имеют по два независимых выходных устройства, формирующие сигналы управления внешним оборудованием, обеспечивая независимое регулирование по двухпозиционному или трехпозиционному (с двумя уставками на один канал) закону в соответствии с заданной пользователем логикой работы выходных устройств.

Выходные устройства (дискретные, ключевого типа -  электромагнитные реле, транзисторные оптопары, симисторные оптопары либо токовый выход управления твердотельным реле) используются для управления (включения/выключения) нагрузкой непосредственно, или через более мощные управляющие элементы (пускатели, реле, тиристоры или симисторы).

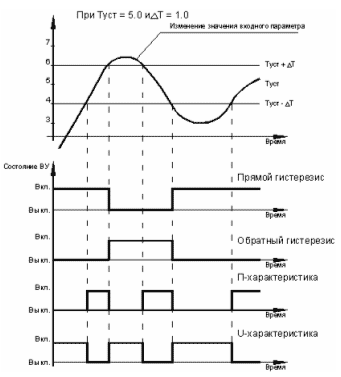

Режим работы выходных устройств - сравнение измеренной величины с эталонной (уставкой) и изменение состояния ВУ при пересечении порогового уровня Δ (гистерезиса) в зависимости от заданной логики работы.

Типы встроенных выходных устройств прибора:

Р  -  реле электромагнитные.

Т  -  транзисторные оптопары n-р-n структуры.

С  -  симисторные оптопары.

К  -  выход управления внешним твердотельным реле.

Подключение исполнительных устройств.

Транзисторный  оптрон применяется для управления низковольтным реле (до 50В). Для избежания выхода из строя оптотранзистора из-за большого тока самоиндукции параллельно обмотке реле необходимо установить диод на напряжение не ниже 100В и ток порядка 1А согласно схеме.

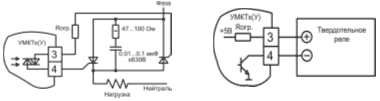

Оптосимистор включается в цепь управления мощного симистора через ограничивающий резистор Rогр. Величина резистора определяет ток управления симистора. Подключение симистора рекомендуется производить по следующей схеме.

При управлении двумя встречно-включенными тиристорами рекомендуется применять следующую схему.

                                                                       Твердотельное реле подключается к прибору по схеме

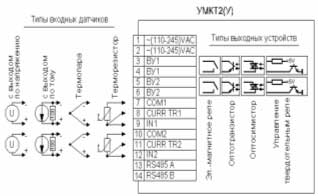

Подключение датчиков и выходных устройств к измерителю-регулятору УМКТ2(У).

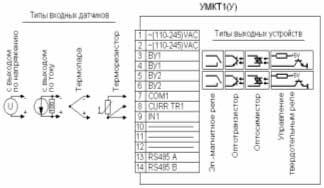

Подключение датчиков и выходных устройств к  измерителю-регулятору УМКТ1(У).

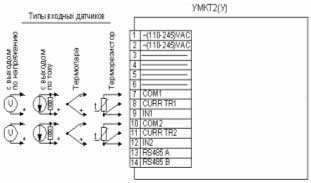

 Подключение датчиков к измерителю УМКТ2(У).

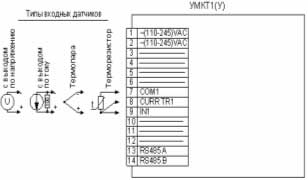

 Подключение датчиков к измерителю УМКТ1(У).



Интерфейс УМКТ.

Для связи с персональным компьютером и объединения в автоматизированные системы управления технологическими процессами УМКТ имеют встроенный интерфейс RS-485. УМКТ подключаются к СОМ порту через интерфейсный модуль ИМ-485 параллельно по двухпроводной линии. Скорость передачи данных 19200 бит/с. Каждый прибор имеет свой интерфейсный номер от 1 до 255 (задается при программировании в параметре n.xxx). Подключение УМКТ к РС производится по схеме соединений (Приложение 2). Описания ИМ-485, протокола передачи данных и работы УМКТ в составе систем.

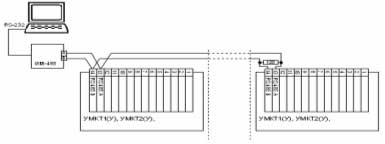

Подключение УМКТ к ПК.



Информация о модификации прибора при заказе:

                                                              УМКТх(у)-хх-х-RS.
Кол-во выходных каналов -----------------/      /   /    /
Тип корпуса ----------------------------------------/   /    /
Тип выходного устройства ----------------------/    /
Наличие интерфейса RS-485 --------------------/

Наименование при заказе
Наименование Описание
УМКТ1(У)-Х Измеритель одноканальный с универсальным входом, (корпус- Н1,Щ2)
УМКТ1(У)-Х-RS Измеритель одноканальный с универсальным входом, RS-485 (корпус- Н1,Щ2)
УМКТ2(У)-Х 2-канальный регулятор с универсальным входом, (корпус Н1, Щ2)
УМКТ2(У)-Х-RS 2-канальный регулятор с универсальным входом, (корпус Н1, Щ2)
УМКТ1(У)-Х-Х Измеритель - регулятор одноканальный с универсальным входом, (корпус - Н1, Щ2), (выходы - Р, Т, С, К).
УМКТ1(У)-Х-Х-RS Измеритель - регулятор одноканальный с универсальным входом, (корпус - Н1, Щ2), (выходы - Р, Т, С, К), RS-485.
УМКТ2(У)-Х-Х Измеритель - регулятор двухканальный с универсальным входом, (корпус - Н1, Щ2), (выходы - Р, Т, С, К).
УМКТ2(У)-Х-Х-RS Измеритель - регулятор двухканальный с универсальным входом, (корпус - Н1, Щ2), (выходы - Р, Т, С, К), RS-485.
