При построении систем автоматизации используются приборы собственного производства, которые имеют стандартный протокол обмена данными и легко интегрируются в систему. Это позволяет добиться четкой и отлаженной работы системы в целом. Тем не менее, это не исключает возможности применения сторонних приборов ведущих производителей.
В настоящее время разработано более 40 систем, которые используются в таких отраслях как:
|
|
нефтегазодобыча, переработка и хранение;
|
|
|
индустрия строительных материалов;
|
|
|
горнодобывающие предприятия;
|
|
|
зерноперерабатывающая и комбикорморвая промышленность
|
Структура АСУ ТП
Системы разрабатываются по техническому заданию заказчика и сочетают в себе высокую надежность программной части и приборов, функциональность, понятный и удобный графический интерфейс, простой ввод системы в эксплуатацию.

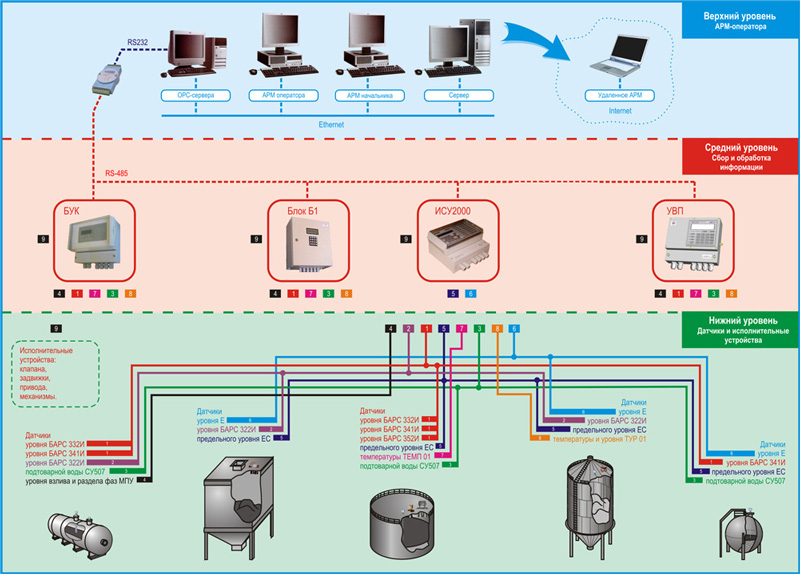

Структура АСУТП зависит от конкретной задачи, но, как правило, имеет трехуровневую структуру.
Включает в себя приборы измерения и контроля. В зависимости от задачи это могут быть высокоточные бесконтактные радарные уровнемеры БАРС, термоподвески ТУР-01, сигнализаторы уровня СУ507, уровнемеры и датчики уровня (серии Е или ЕС), а также различное оборудование сторонних производителей: датчики расхода, давления, температуры и т.д.
Информация с этих приборов передается на оборудование среднего уровня, где она собирается, обрабатывается и передается на верхний уровень.
Также нижний уровень включает различные исполнительные устройства: клапаны, задвижки, приводы и др. механизмы, которые управляются оборудованием среднего уровня.
Включает приборы автоматизации для сбора и обработки информации поступающей от оборудования нижнего уровня, а также управления исполнительными устройствами по заданному алгоритму. Для подключения первичных приборов имеющих цифровой выходной сигнал RS-485 могут использоваться приборы БУК-01 или БУК-02, универсальный вторичный преобразователь УВП-02, также возможно подключение приборов непосредственно к компьютеру. Для подключения аналоговых или дискретных датчиков уровня можно использовать уровнемер ИСУ2000И. Для подключения приборов могут быть использованы контроллеры Siemens, Fastwell, Adwantech, ICPDAS, WAGO и других ведущих фирм поставляющих средства автоматизации.
Представляет собой рабочие места с установленным программным обеспечением (ПО) и серверы управления данными (ОРС-серверы, серверы архивирования данных и т.д.). На верхний уровень передается информация, собранная с датчиков приборами среднего уровня. ПО системы позволяет контролировать технологические процессы, предотвращать аварийные ситуации, отслеживать динамику событий, вести архив, в наглядной графической форме предоставлять данные.
Типовое ПОДля построения системы, состоящей из однотипного оборудования нижнего или среднего уровня, разработано типовое ПО, которое позволяет за короткие сроки ввести систему в эксплуатацию. При выполнении заказа производится конфигурирование системы, разработка мнемосхемы объекта, учитываются дополнительные требования заказчика. В дальнейшем, возможна быстрая доработка системы при изменении состава оборудования. ПО является сетевым, т. е. позволяет просматривать показания на любых компьютерах в сети предприятия заказчика.
|
|
АСКТ-01 - подключение до 1024 термоподвесок ТУР-01, ТП-01 напрямую или через блок БУК-01.
|
|
|
АСКУ БУК - программа для обслуживания вторичных преобразователей БУК-01/БУК-02 в комплекте с радарными уровнемерами БАРС.
|
|
|
АСКУ БУК-ТЕМП - программа для обслуживания вторичных преобразователей БУК-01/БУК-02 в комплекте с уровнемерами БАРС и датчиками температуры ТЕМП-01.
|
|
|
АСКУ Парк хранения - программа для обслуживания одноканальных приборов БАРС/УВП-02.
|
|
|
АСКУ ИСУ2000И - программа для обслуживания уровнемеров ИСУ2000И в комплекте с измерителями/сигнализаторами уровня.
|
Для приборов имеющих выходной сигнал RS-485 (радарные уровнемеры БАРС, межфазный уровнемер МПУ-100, уровнемеры ИСУ, ПУМА-100, термоподвеска ТУР-01 и др.), предлагается бесплатное программное обеспечение для настройки и тестирования приборов. |
