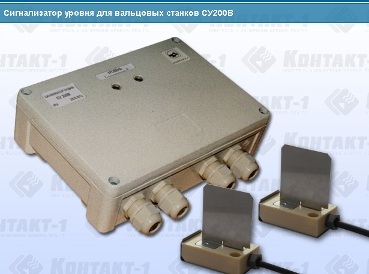

Сигнализатор уровня для вальцовых станков СУ200В


Сигнализатор уровня СУ200В. Уровнемеры КОНТАКТ-1 – надежные радарные уровнемеры и доступные датчики уровня

Сигнализатор уровня СУ 200В совместно с двумя датчиками С43 предназначен для управления привалом/отвалом вальцов на станках А1–Б

Комплект поставки

1. Преобразователь вторичный СУ200В – 1 шт.
2. Датчики уровня С43 – 2 шт.
3. Руководство по эксплуатации – 1 экз.
4. Паспорт на преобразователь вторичный – 1 экз.
5. Паспорт на каждый датчик– 1 экз.

Принцип действия

Заполнение или опорожнение надвальцового пространства станка контролируемой средой (зерно, мука и т.п.) приводит к изменению электрической емкости ЧЭ нижнего и верхнего датчиков уровня. При этом происходит срабатывание выходных реле. Датчик 1 размещается в месте контроля нижнего уровня, датчик 2 – в месте контроля верхнего уровня.

Структура условного обозначения

Пример обозначения при заказе:
Сигнализатор уровня СУ 200В–С43/С43 – 1 шт.

Достоинства
>
Датчики, установленные в недоступной зоне внутри станка, не содержат электронных компонентов и подвижных механических частей, что исключает возможность их отказа в течение всего срока службы.
>
Позволяют контролировать два предельных положения уровня продукта. Уровни коммутации определяются практически только координатами датчиков.

Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
СУ 200В 187 ... 242 В, 50 Гц
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
СУ 200В 10 В•А
ВЫХОДНОЙ РЕЛЕЙНЫЙ СИГНАЛ
коммутационная функция переключающий контакт
электрическая нагрузка, не более;
   на переменном токе 2,5 А, 250 В, 100 В•А
   на постоянном токе 2,5 А, 30 В, 70 Вт
ОСНОВНАЯ ПОГРЕШНОСТЬ , НЕ БОЛЕЕ:
СУ 200В 20 мм
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВТОРИЧНОГО ПРЕОБРАЗОВАТЕЛЯ:
температура окружающей среды -30 °С ... +50 °С
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ С43:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды -30 °С ... +50 °С
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
СУ 200В IP54
