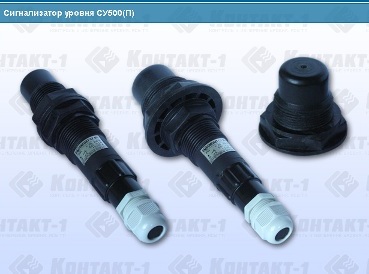

Сигнализатор уровня СУ500 предназначен для контроля предельного уровня цемента, песка, зерна и его производных, сухого молока, стирального порошка, полимерных гранул, воды, масла, водно-масляной эмульсии, а также других жидких и сыпучих сред в бункерах, резервуарах, трубопроводах, дозаторах, самотеках и т.п., в том числе в емкостях, находящихся под избыточным давлением.
Кроме того, прибор может использоваться в качестве бесконтактного датчика наличия и положения металлических и неметаллических предметов и частей механизмов, таких, как: расфасованные и штучные продукты питания, бобышки на валах механизмов, спицы колес, каретки и т. п. |
Комплект поставки1. Сигнализатор уровня СУ 500(П) – 1 шт.
2. Стакан защитный (по заказу) – 1 шт.
3. Руководство по эксплуатации – 1 экз. на 10 приборов.
4. Этикетка – 1 шт.
Принцип действияОснован на увеличении электрической емкости чувствительного элемента при наличии в чувствительной зоне прибора контролируемой среды или предметов, что приводит к изменению коммутационного состояния электронного ключа на выходе.
Исполнения приборовКонструктивно сигнализатор уровня выполнен в цилиндрическом корпусе, состоящем из пластмассовой части с резьбой, упорным выступом, двумя крепежными гайками, кабельным вводом. На внешней поверхности корпуса имеется: светофильтр светодиодной индикации и табличка с маркировкой электрооборудования, применяемого в зонах, опасных по воспламенению горючей пыли (СУ 500П), и предупредительной надписью.
|
|
Сигнализатор уровня СУ 502(П) – двухпроводное подключение в цепях постоянного и переменного тока. |
|
|
Сигнализатор уровня СУ 503.1(П) – трехпроводное подключение в цепях постоянного тока, открытый коллектор, p-n-p. |
|
|
Сигнализатор уровня СУ 503.2(П) – трехпроводное подключение в цепях постоянного тока, открытый коллектор, n-p-n. |
Сигнализаторы уровня серии СУ 500 – имеют общепромышленное исполнение, СУ 500П – исполнение, применяемое в зонах, опасных по воспламенению горючей пыли.

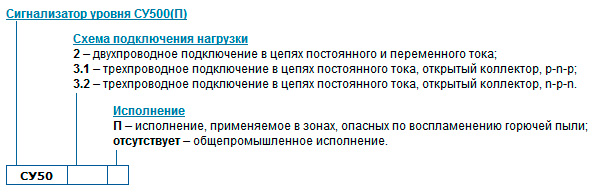

Структура условного обозначения
Пример обозначения при заказе:
Сигнализатор уровня СУ 503.1П – 1 шт.
Примечание – В случае затруднения самостоятельного выбора типа датчика уровня рекомендуется прилагать к заказу заполненный опросный лист на измерители-сигнализаторы уровня.
|
Достоинства
|
|
Не требуются дополнительные источники электропитания. |
|
|
Оригинальная конструкция чувствительного элемента устраняющая влияние отложений и налипаний на боковой поверхности сигнализатора уровня позволила исключить ложные срабатывания прибора при длительной эксплуатации с налипающими и влажными средами контроля. |
|
|
Высокая чувствительность сигнализатора уровня в сочетании с температурной и долговременной стабильностью параметров позволили увеличить гарантированный диапазон настройки бесконтактного срабатывания на металлические предметы от 0 до 30 мм. |
|
|
Состояние выходного ключа в зависимости от контакта со средой устанавливается встроенной перемычкой. |
|
|
Выходной каскад сигнализатора уровня СУ502(П) позволяет коммутировать мощную нагрузку: соленоиды, сирены, пускатели и т. п., без промежуточных реле. |
|
|
Защитный стакан позволяет сохранять герметичность резервуара при профилактическом демонтаже прибора, а также предохраняет сигнализатор уровня от абразивного воздействия среды. |
Технические данные
|
НАПРЯЖЕНИЕ ПИТАНИЯ
|
| СУ 502(П) |
+20 ... 250 В или 20 ... 250 В, 50 Гц |
| СУ 503.1(П), СУ 503.2(П) |
+10 ... 55 В |
|
НОМИНАЛЬНЫЙ РАБОЧИЙ ТОК
|
| СУ 500(П) |
0,3 А |
|
МАКСИМАЛЬНЫЙ ТОК ВКЛЮЧЕНИЯ И ОТКЛЮЧЕНИЯ КРАТКОВРЕМЕННО (ДО 50 МС)
|
| СУ 500(П) |
1,5 А |
|
МИНИМАЛЬНЫЙ РАБОЧИЙ ТОК
|
| СУ 502П |
0,01 А |
|
МАКСИМАЛЬНОЕ ЗНАЧЕНИЕ ОСТАТОЧНОГО ТОКА В НЕПРОВОДЯЩЕМ СОСТОЯНИИ, НЕ БОЛЕЕ:
|
| СУ 502П |
0,005 А |
| СУ 503.1П, СУ 503.2П |
0,0001 А |
|
ПАДЕНИЕ НАПРЯЖЕНИЯ ПРИ НОМИНАЛЬНОМ РАБОЧЕМ ТОКЕ, НЕ БОЛЕЕ
|
| СУ 500(П) |
10 В |
|
ЗАДЕРЖКА ВРЕМЕНИ ВКЛЮЧЕНИЯ, НЕ БОЛЕЕ
|
| СУ 500(П) |
0,2 с |
|
РАССТОЯНИЕ ДАЛЬНОСТИ ДЕЙСТВИЯ, НЕ МЕНЕЕ
|
| СУ 500(П) |
20 мм |
|
РАБОЧЕЕ ПОЛОЖЕНИЕ В ПРОСТРАНСТВЕ
|
| СУ 500(П) |
любое |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКА УРОВНЯ:
|
| температура окружающей среды |
-30 °С ... +50 °С |
| температура контролируемой среды |
-30 °С ... +60 °С |
| давление в объекте контроля |
до 0,6 МПа |
| относительная влажность |
до 95% (при 35 °С) |
| вибрационные нагрузки |
5 ... 80 Гц, 1 g |
Размер частиц (гранул)
контролируемой среды |
0,15 ... 12 мм |
|
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
|
| СУ 500 |
IP54 |
| СУ 500П |
IP65 |
|
