Сигнализатор уровня СУ200И предназначен для контроля предельного уровня воды, щелочей, кислот, нефти и нефтепродуктов, зерна и продуктов его размола, цемента, извести, песка, угля, угольной пыли, а также других жидких и сыпучих сред, в том числе в емкостях, находящихся как под атмосферным, так и под избыточным давлением.
Сигнализатор уровня СУ200И в комплекте с двумя датчиками уровня обеспечивает контроль предельного уровня в двух точках. |
Комплект поставки
1. Преобразователь вторичный СУ 200И – 1 шт.
2. Датчики уровня ЕС – 2 шт.
3. Руководство по эксплуатации – 1 экз.
4. Паспорт на преобразователь вторичный – 1 экз.
5. Паспорт на каждый датчик уровня – 1 экз.
Принцип действия
Принцип действия сигнализатора уровня основан на преобразовании изменения электрической емкости чувствительного элемента (ЧЭ) датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле.
Исполнения приборов
Вторичный преобразователь имеет различные исполнения по питанию и организации выходного сигнала:
|
|
Сигнализатор уровня СУ200МАИ предназначен для питания от сети 220 В, 50 Гц. Имеет два независимых канала сигнализации (по каждому из которых предусмотрено отдельное выходное реле). |
|
|
Сигнализатор уровня СУ200МБИ предназначен для питания от сети +24 В. Выполняет функции аналогичные СУ 200МАИ. |
|
|
Сигнализатор уровня СУ 200ЛАИ предназначен для поддержания уровня в заданных пределах, питание от сети 220 В, 50 Гц. Два датчика работают на одно выходное реле. |
|
|
Сигнализатор уровня СУ 200ЛБИ предназначен для поддержания уровня в заданных пределах, питание от сети +24 В. Выполняет функции аналогичные СУ 200ЛАИ. |
В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня ЕС: конструкция, материал и длина ЧЭ, тип присоединительного элемента, термостойкое исполнение (см. раздел «Датчики уровня для сигнализаторов уровня СУ200И»).

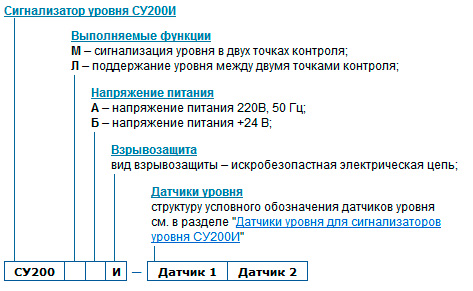

Структура условного обозначения
Пример обозначения при заказе:
преобразователь вторичный СУ 200ЛАИ – 1 шт.
датчик уровня ЕС13ИТ – 0,5УО – 1 шт.
датчик уровня ЕС25И – 2,5УО – 1 шт.
Примечание – В случае затруднения самостоятельного выбора типа датчика уровня рекомендуется прилагать к заказу заполненный опросный лист на измерители-сигнализаторы уровня.
Достоинства
|
|
|
К одному вторичному преобразователю может подключаться до двух датчиков уровня. |
|
|
Предусмотрена регулировка времени задержки срабатывания выходных реле. |
|
|
Сигнализатор уровня СУ200И обеспечивает возможность инвертирования алгоритма работы выходных реле. |
|
|
Сигнализатор уровня СУ200И обеспечивает самодиагностику, выдачу аварийного сигнала и зажигание индикатора “Авария” при неисправности линии связи с датчиком. |
|
|
Сигнализатор уровня СУ 200И имеет аварийное реле. |
|
|
Гальваническая развязка выходных цепей с силовыми цепями. |
|
|
Обеспечение взрывозащиты уровня “ia”. |
Взрывозащита
Вторичный преобразователь с входными электрическими искробезопасными цепями уровня “ia” имеет маркировку взрывозащиты “[Exia]IIB Х”, соответствует требованиямГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и может устанавливаться в зонах согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
Датчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.
Технические данные
|
НАПРЯЖЕНИЕ ПИТАНИЯ
|
| СУ 200МАИ, ЛАИ |
187 ... 242 В, 50 Гц |
| СУ 200МБИ, ЛБИ |
+20 ... 28 В |
|
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ
|
| СУ 200И |
10 В•А |
|
ВЫХОДНОЙ РЕЛЕЙНЫЙ СИГНАЛ
|
| коммутационная функция |
переключающий контакт |
| электрическая нагрузка, не более; |
|
| на переменном токе |
2,5 А, 250 В, 100 В•А |
| на постоянном токе |
2,5 А, 30 В, 70 Вт |
|
ПОРОГ СРАБАТЫВАНИЯ, НЕ БОЛЕЕ:
|
| для электропроводных сред |
10 мм |
| для диэлектрических сред: |
|
| при горизонтальной установке |
поперечного размера ЧЭ |
| при вертикальной установке |
120 мм при L < 8 м или 1,5% от L при L > 8 м |
|
ЗОНА ВОЗВРАТА (ДИФФЕРЕНЦИАЛ), НЕ БОЛЕЕ:
|
| при горизонтальном монтаже |
поперечного размера ЧЭ |
| при вертикальном монтаже |
80 мм при L < 8 м или 1% от L при L > 8 м |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВТОРИЧНОГО ПРЕОБРАЗОВАТЕЛЯ:
|
| температура окружающей среды |
-30 °С ... +50 °С |
| относительная влажность |
до 95% (при 35 °С) |
| вибрационные нагрузки |
5 ... 80 Гц, 1 g |
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ ДАТЧИКОВ УРОВНЯ:
|
| температура окружающей среды |
-30 °С ... +50 °С |
| температура контролируемой среды |
|
| обычное исполнение |
-30 °С ... +60 °С |
| исполнение с термовтулкой |
-30 °С ... +120 °С |
исполнение датчика с разнесенными
электронным модулем и ЧЭ |
-30 °С ... +180 °С |
| давление в объекте контроля |
до 1,6 МПа |
| относительная влажность |
до 95% (при 35 °С) |
| вибрационные нагрузки |
5 ... 80 Гц, 1 g |
|
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
|
| СУ 200И |
IP54 |
|
ПРИМЕЧАНИЕ
|
| Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика. |
|
