СУ-ГП2 Сигнализатор уровня жидкости поплавковый / Функциональная аппаратура / Каталог продукции

Сигнализатор уровня жидкости поплавковый - СУ-ГП2

Сигнализатор уровня серии СУ-ГП2-... - предназначены для сигнализации опустошения/наполнения или достижения заданного уровня жидкости в резервуарах, таких как бассейны, баки для полива, пожарные резервуары, отстойники очистных сооружений, водохранилища, естественные открытые водоемы. Корпус из полиэтилентерефталата (ПЭТФ) обеспечивает устойчивость к действию разбавленных кислот, масел, спиртов, минеральных солей и большинству органических соединений, за исключением сильных щелочей и некоторых растворителей. Материал кабельного ввода - полиамид 6.6, вакуумная резина (стоек к соленой воде, слабым кислотам, спирту, маслам, нефтепродуктам и основным растворителям).
В основе изделия - датчик предельного угла наклона (решение ФИПС на выдачу патента от 04.08.2011г., заявка №2011126961 от 30.06.2011г.), который не содержит ртути. Использование данного принципа до до минимума сокращает механические составляющие, обеспечивая тем самым высокую надежность и долговечность изделия. Встроенный гидростабилизатор демпфирует вибрацию, значительно снижая возможность ложных срабатываний.
Сигнализатор уровня жидкости поплавковый СУ-ГП2

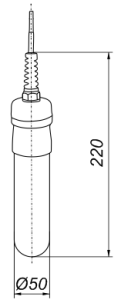

Габаритные размеры датчика Технические характеристики
Габаритные размеры датчика СУ-ГП2 Угол переключения, град 120
Коммутируемое напряжение, В 0.05 - 200 DC / 0.05 - 250 AC
Коммутируемый ток, Imax мА 1000
Коммутируемая мощность, Вт 30
Сопротивление, Ом, не более 0.15
Диапазон рабочих температур, °С t = -10°…+75°С
Степень защиты по ГОСТ 14254-96 IP68
Материал корпуса ПЭТФ
Габаритные размеры, мм ø50х220
Масса датчика без удлинителя, кг 0.13
Подключение с помощю кабеля, L=2м 3х0,34 мм2
при заказе другой длины кабеля, в конце наименования датчика указать количество метров



Варианты установки датчиков СУ-ГП2

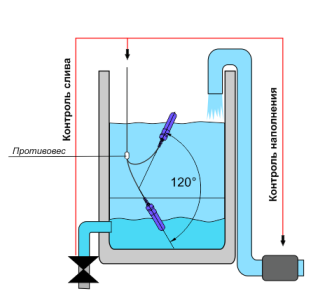

 УСТАНОВКА НА ПРОТИВОВЕС
(регулировка разницы уровней с помощью противовеса)

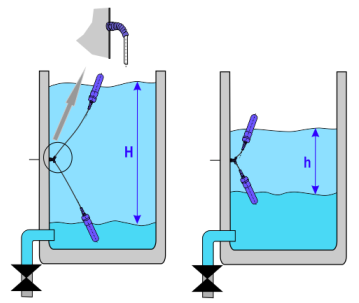

УСТАНОВКА ЧЕРЕЗ СТЕНКУ ЕМКОСТИ
(регулировка разницы уровней с помощью длины кабеля)
 Установка датчика СУ-ГП2 на противовес  Установка датчика СУ-ГП2 через стенку ёмкости

 Схема подключения
Схема подключения датчика СУ-ГП2



Датчики серии СУ-ГП2-... изготавливаются в нескольких модификациях, отличающихся друг от друга диапазоном рабочих температур и длиной кабеля.


Пример обозначения датчика в документации и заказах:
СУ-АГП2-3-ПС
где  3 - длина кабеля в метрах, без обозначения длина кабеля - 2 м;
       Наличие противовеса:
       ПС - материал противовеса СТ-3, ПН - материал противовеса 12X18H10T, без обозначения - поставляется без противовеса;
