Датчики контроля продольного разрыва ленты -
ДКПРпредназначен
для контроля продольного разрыва конвейерной
ленты на конвейерах перемещающих сыпучие
материалы с величиной фракций до 100мм. В основе
изделия - датчик предельного угла наклона
индуктивный (Патент на
полезную модель №109551 от 20.10.2011г.),
который в отличии от зарубежных аналогов не
содержит ртути.
Принцип действия: Датчик ДКПР(1)
устанавливается над холостой ветвью, в близи

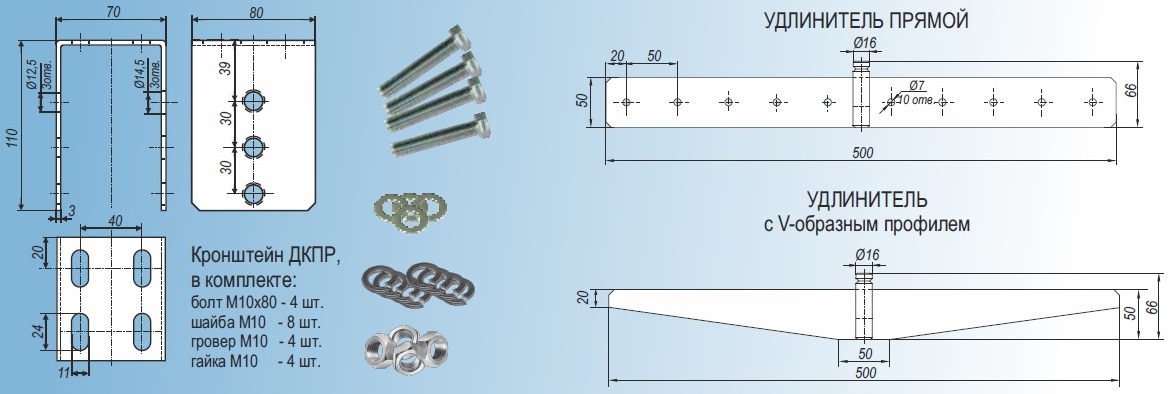

ведущего барабана и крепится кронштейном 2 к
ставу конвейера 3 . В кронштейне имеются
отверстия 4 для регулировки датчика по высоте. В
нижней части датчика закреплен удлинитель с
поперечной планкой 5. Рабочее положение датчика
вертикальное. В случае продольного порыва ленты,
транспортируемый материал ссыпается в
образовавшееся отверстие с рабочей ветви на
холостую, которая несет его в сторону ведущего
барабана. При достижении датчика, материал
воздействует на планку и отклоняет его . Наклон
датчика от вертикали более, чем на 20? приводит
к изменению его логического сигнала. При
применении датчика на конвейерах с V-образным
профилем холостой ветви необходимо использовать
удлинитель с соответствующим профилем планки из
комплекта поставки.
Технические характеристики
ДКПР - ...
4-х проводные датчики DC
3-х проводные датчики DC/AC
5-и проводные датчики DC с
релейным вых.
5-и проводные датчики AC с
релейным вых.
3-х проводный герконовый
датчик
… 43Р
… 43N
... 11
... 12
... 56
... 86
... ГК
Расстояние срабатывания, мм
10
Напряжение питания, В
10 … 30 DC
20…250 АС / 20…320 DC
24 DC
220 AC
-
Напряжение коммутации нагрузки, В
-
-
240 AC / 60 DC
240 AC / 60 DC
0,05 - 200 DС/
0,05 - 250 AC
Максимальный рабочий ток, Imax мА
250
500
500
500
1000
Остаточный ток, Imax мА
-
≤ 1,7
-
Импульсный ток при t=20мс
-
3 А, f=1 Гц
-
Падение напряжения при Imax, В
≤ 2,5
<≤ 5
-
Диапазон рабочих температур, °С
•
высокотемпературные t= -15°…+105°С, в
наименовании датчика указывается -ВТ;
• типовое
исполнение t= -25°…+75°С, в наименовании датчика
не указывается;
•
низкотемпературные t= -45°…+65°С, в наименовании
датчика указывается -НТ;
при t= -60…+50°C -2НТ
Степень защиты по ГОСТ 14254-96
IP67
Подключение с помощю кабеля,
L=2м
4х0,25 мм2
3х0,34 мм2
5х0,5 мм2
5х0,5 мм2
3х0,34 мм2
при заказе другой длины кабеля,
в конце наименования датчика указать количество
метров.
Материал корпуса датчика
сталь 45,
покрытие - цинкование с хроматированием
Габаритные размеры, мм
Ø60 х 130 без
удлинителя / Ø60 х 180 с удлинителем

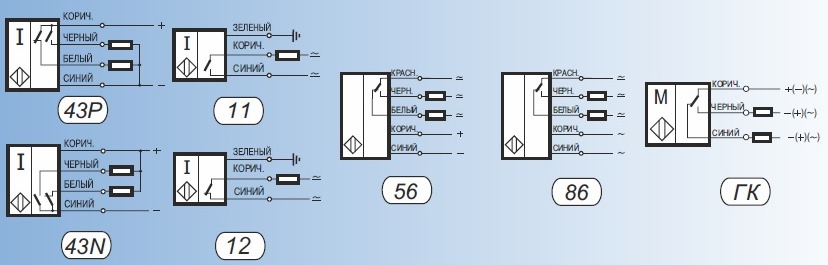

Схемы подключения датчиков серии ДКПР:

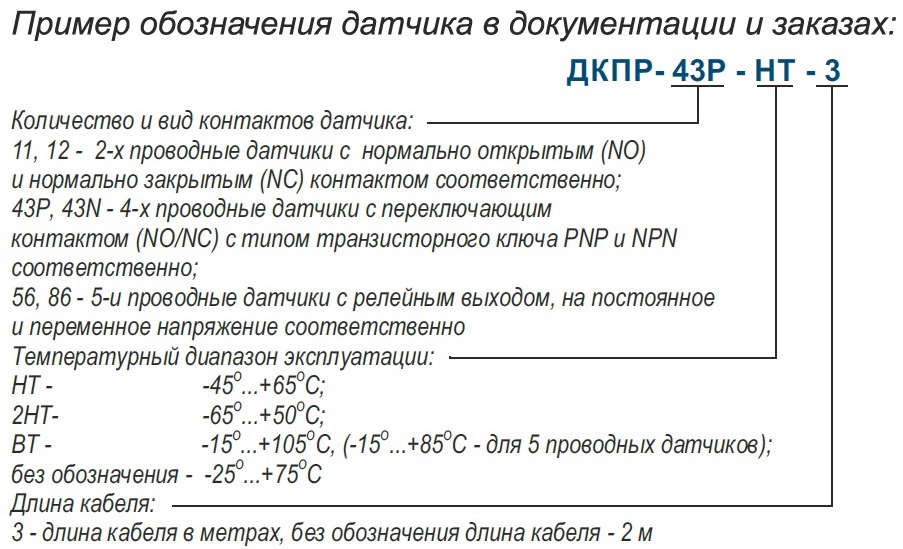

Датчик ДКПРизготавливается в нескольких
модификациях, отличающихся друг от друга типом датчика предельного угла наклона,
схемой подключения и напряжением питания.
