Кронштейны 6-7, клеммные коробки

Кронштейны к датчикам ДКСЛ-Е, ДКСЛ-ИВ, ДКСЛ-ВГ разработаны для установки датчиков контроля схода ленты серии ДКСЛ на ставе конвейера. Кронштейны обеспечивают регулировку положения датчика и удобство установки.

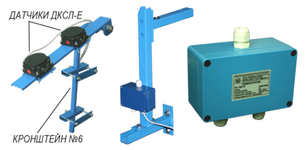

Кронштейн № 6 предназначен для установки датчиков контроля схода ленты серии ДКСЛ-Е на ставе конвейера. Кронштейн обеспечивает регулировку положения датчика в двух плоскостях, значительно упрощая его настройку при монтаже.
Технические характеристики	Кронштейн №6
Габаритные размеры (максимальные), мм	170х500х600
Материал	Сталь 45
Покрытие	полимерное порошковое по ГОСТ 9-410-88
Масса, кг	2,2

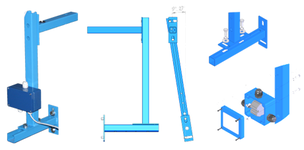

Кронштейн № 7 предназначен для установки датчиков контроля схода ленты серий ДКСЛ-ИВ и ДКСД-ВГ на ставе конвейера. Кронштейн обеспечивает регулировку положения датчиков в трех плоскостях, значительно упрощая их настройку при монтаже и дает возможность их использования на на конвейерах с наклонным ставом. На кронштейне предусмотрены технологические отверстия для крепления клеммной коробки КМ-1 или КМ-2.
Технические характеристики	Кронштейн №7
Габаритные размеры (максимальные), мм	40х450х580
Угол наклона относительно вертикали, град	20
Материал	Сталь 45
Покрытие	полимерное порошковое по ГОСТ 9-410-88
Масса, кг	1,8

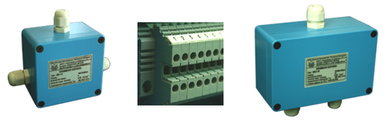

Клеммные коробки КМ-1 и КМ-2предназначены для соединения и ответвления проводов, жил контрольных кабелей сечением от 0,25 до 4 мм2 , при монтаже первичных датчиков комплекта "Контроль" и устройств вторичной коммутации.
Технические характеристики	Клеммная коробка КМ-1-…	Клеммная коробка КМ-2-…
Максимальное количество клемм	5	16
Сечение соединяемого провода, мм2	0,25 - 4
Количество каб. вводов/ диаметр вводимого кабеля, мм	3 / 3-6,5	3 / 4-8
Материал корпуса/ покрытие	алюминиевый сплав ADC-10/ полимерное порошковое по ГОСТ 9-410-88
Габаритные размеры, мм	52х75х80	57х80х125
Степень защиты по ГОСТ 14254-96	IP65
Масса, гр	280	550

Пример обозначения коробки в документации и заказах:
Клеммная коробка КМ-2-12
где КМ-2 - клеммная коробка 125х80х57;
            12 - количество клемм.
