Датчики ДКСЛ-В-11...22

Датчики контроля схода ленты серий ДКСЛ-В-11 ... ДКСЛ-В-22 - разработаны на базе датчиков ДКСЛ-ВГ, но в отличие от предшественников имеют две пары контактов, изменяющих свое состояние в зависимости от угла срабатывания – при наклоне от вертикали на 15 и 30 градусов соответственно.

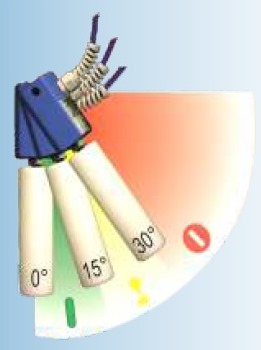

Таким образом, данные изделия позволяют контролировать положения конвейерной ленты в трех зонах: при наклоне корпуса ДКСЛ-В-... до 15? - режим «РАБОТА», при этом электрические контакты датчика находятся в исходном состоянии, в соответствии с типом устройства (смотри схемы подключения). при наклоне от 15? до 30? - режим «ТРЕВОГА». Переключается первая пара контактов. при наклоне от 30? и выше – режим «АВАРИЯ». Переключается вторая пара контактов.
Датчики серий ДКСЛ-В-11 ... ДКСЛ-В22 позволят в два раза сократить общее количество необходимых изделий в случаях, когда по регламенту необходимо обеспечить предупреждение о приближении аварийной ситуации!		Для работы в условиях агрессивных сред возможно изготовления датчиков серий ДКСЛ-В-11 ... ДКСЛ-В-22 в антикоррозийном исполнении, в корпусах из нержавеющей стали и полиформальдегида.

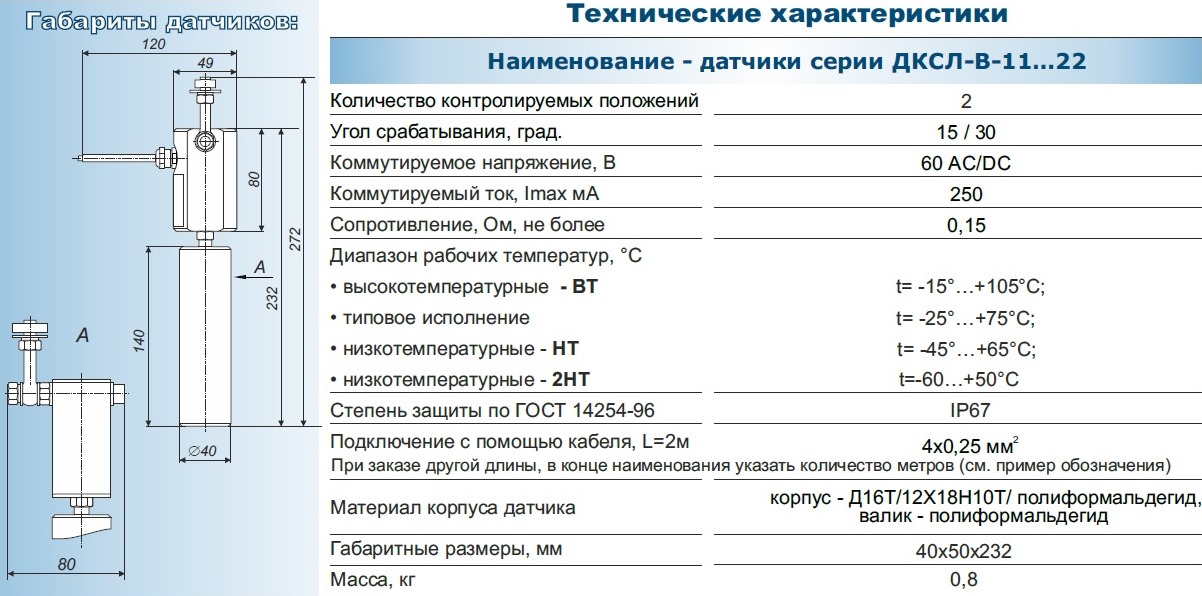

Технические характеристики и габариты датчиков ДСКЛ-В-11-22

Схемы подключения:

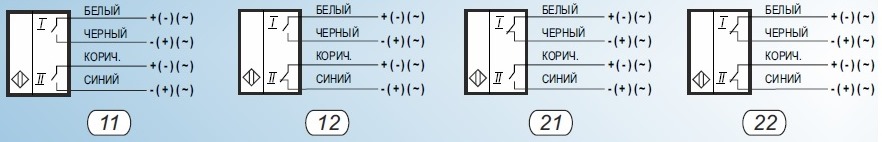

Схемы подключения датчиков ДСКЛ-В-11-22

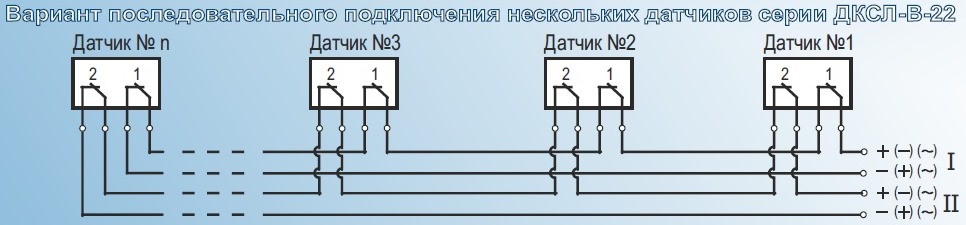

Вариант последовательного подключения датчиков ДСКЛ-В-11-22

Датчики серий ДКСЛ-В-11...22 изготавливаются в нескольких модификациях, отличающихся друг от друга диапазоном рабочих температур, видом контактов контролирующих угол наклона и длиной кабеля.

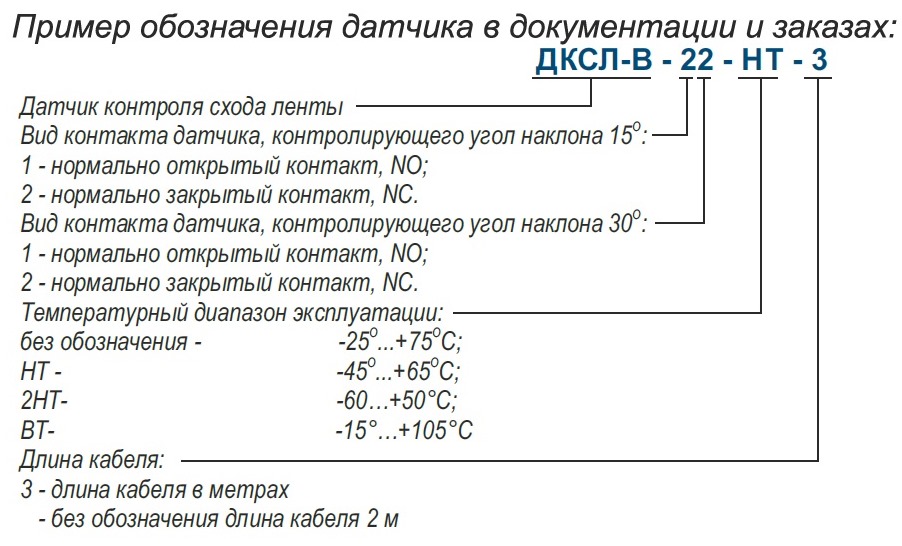

Пример обозначения датчика ДСКЛ-В-11-22 в документации и заказах

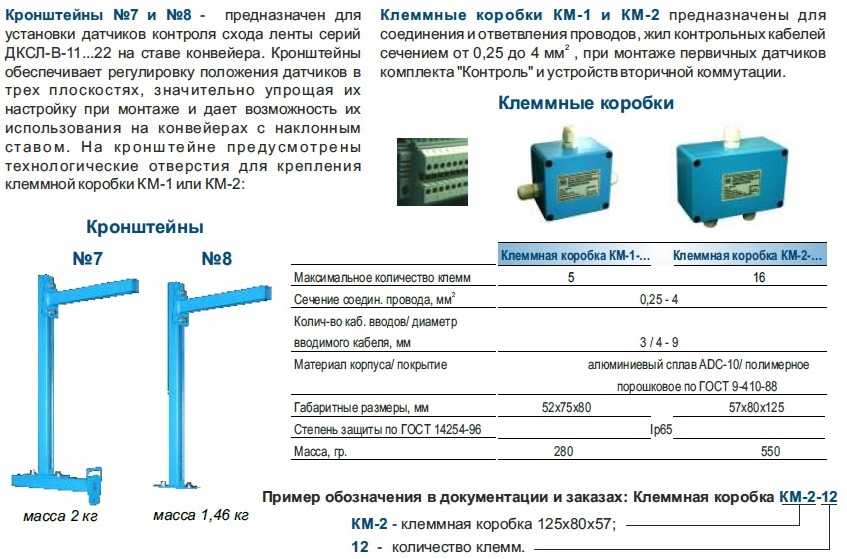

Дополнительное оборудование к датчикам серии ДКСЛ-В-11...22

Дополнительное оборудование к датчикам серии ДСКЛ-В-11-22
