СУ-В Сигнализатор уровня жидкости и сыпучих материалов / Функциональная аппаратура / Каталог продукции

Сигнализатор уровня жидкости и сыпучих материалов СУ-В...

Сигнализаторы уровня вибрационные серии СУ-В... служат для определения и контроля уровня сыпучих материалов (песка, угля, отсева, щебня, окатышей, гранул, агломерата, химических порошков, зерна, круп, комбикорма и т.п.) и широкого диапазона жидкостей.

Изделия рассчитаны на длительную, непрерывную работу и предназначены для установки в любом пространственном положении.

Чувствительным элементом сигнализатора является вибрационная вилка, на которую воздействует пьезоэлектрический кристалл, вызывая ее механическое колебание. При демпфировании вилки материалом, амплитуда ее колебания резко снижается, это изменение регистрирует внутренняя оценочная схема, управляющая переключающими контактами выходного реле.

Сигнализатор имеет настройку чувствительности для определения сред и материалов различной плотности, чем ниже плотность, тем выше необходимо установить чувствительность. Питание сигнализатора - универсальное, как постоянным током с напряжением питания 24В, так и переменным 220. Сигнализатор имеет два варианта исполнения - одноблочное и двухблочное, что значительно расширяет область его применения. У сигнализатора в двухблочном исполнении блок контроллера соединен с вибрационной вилкой кабелем, длиной 2 метра.

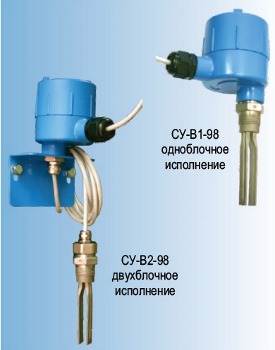

Сигнализатор уровня СУ-В

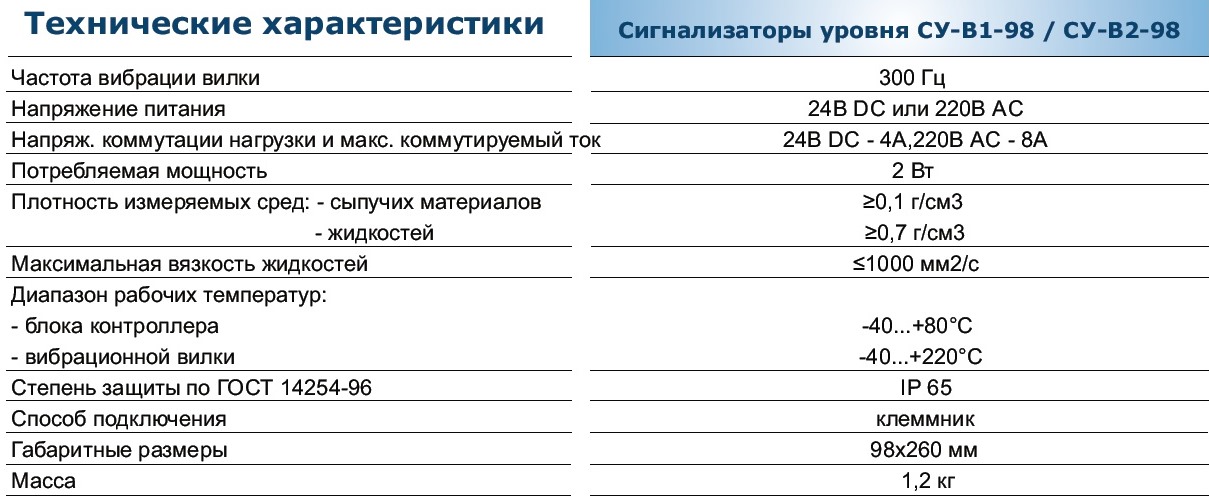

Технические характеристики сигнализатора уровня жидкости и сыпучих материалов СУ-В

Технические характеристики сигнализаторов уровня СУ-В

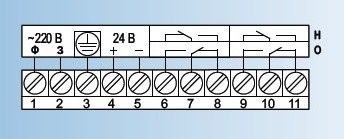

Схемы подключения

Схема подключения сигнализаторов уровня СУ-В

Пример обозначения изделия в документации и заказах:
  • одноблочного исполнения - СУ-В1-98
  • двухблочного исполнения - СУ-В2-98

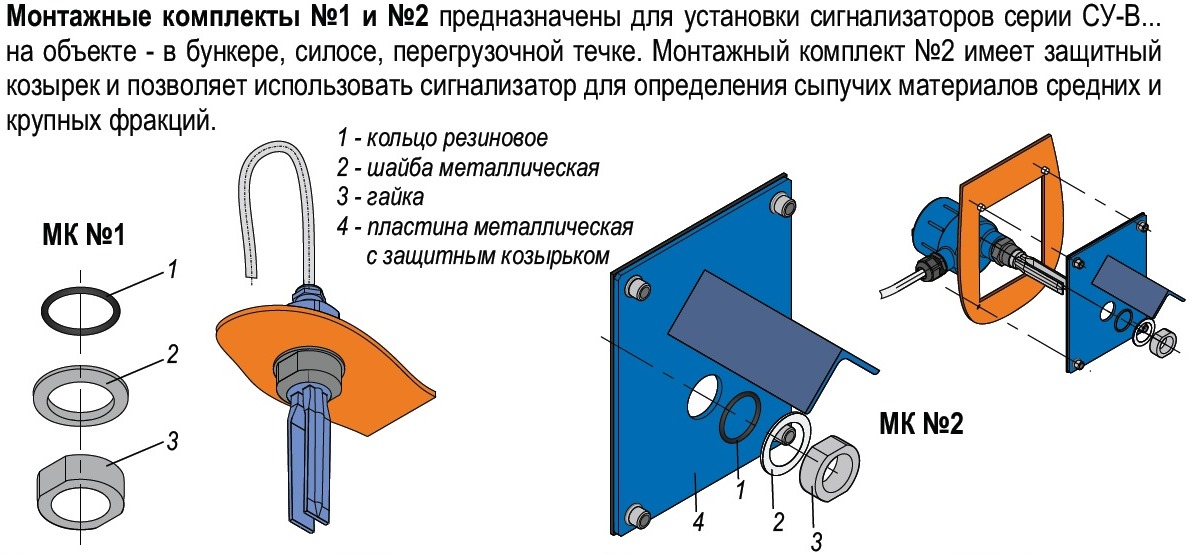

Дополнительное оборудование к сигнализаторам серии СУ-В-...

Дополнительное оборудование к сигнализаторам уровня СУ-В

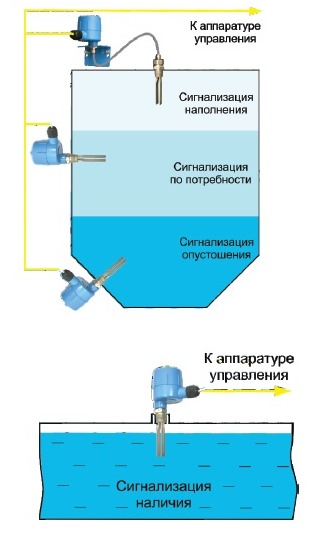

Варианты установки Габаритные размеры

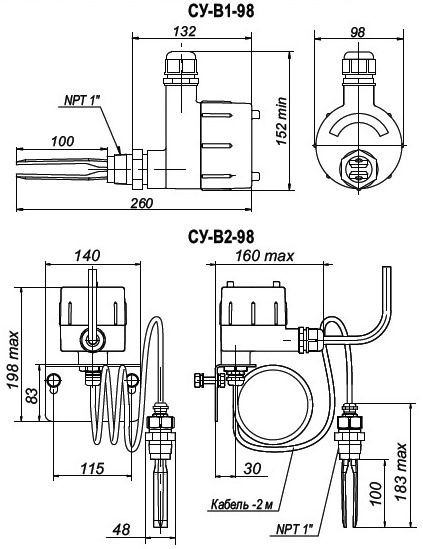

Варианты установки СУ-В Габаритные размеры СУ-В
