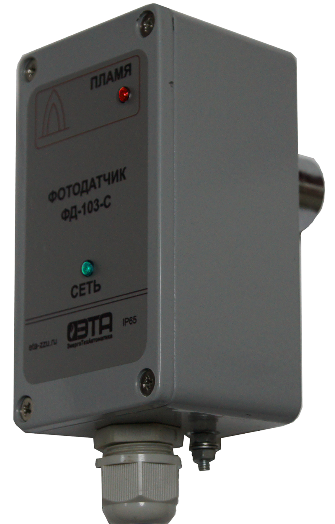

ФОТОДАТЧИК СИГНАЛИЗИРУЮЩИЙ ФД-103-С
НАЗНАЧЕНИЕ
Контроль
факела горелок котлов, промышленных печей, теплогенераторов.
Преобразование пульсации потока инфракрасного излучения и
выдачи релейного сигнала («переключающиеся сухие контакты»)
наличия/отсутствия пламени основной горелки в схему защиты котла
или установки с целью перекрытия подачи топлива на горелочные
устройства в случае отсутствия пламени.
ПРЕИМУЩЕСТВА
- Релейный выходной сигнал.
- Высокая чувствительность—подходит для
горелок любой мощности.
- Ударопрочный алюминиевый корпус
ПРИМЕНЕНИЕ
Котлы, печи, топливосжигающие установки любой мощности. Все
типы газовых и жидкотопливных горелочных устройств, кроме
случаев излучения раскаленных поверхностей нагрева (эффект
светлой топки).
ПРИНЦИП ДЕЙСТВИЯ
- Фотоприемник осуществляет преобразование
потока ИК спектра оптического излучения пламени
в электрический сигнал. Усилитель сигнала
пламени преобразует этот сигнал в релейные
контакты.
- Для регулировки чувствительности пламени
предусмотрен регулятор «Усиление» в виде
переменного резистора, расположенного на
печатной плате.
- На лицевой панели расположен светодиодный
индикатор «ПЛАМЯ», сигнализирующий о наличии
пламени, и индикатор «СЕТЬ»,
сигнализирующий о наличии питания фотодатчика.
- На корпусе расположен светодиодный индикатор
«ПЛАМЯ», сигнализирующий о
наличии пламени, и индикатор напряжения питания
«СЕТЬ».
| Технические
характеристики |
| Входной сигнал |
ИК излучение
сжигаемого топлива |
| Напряжение
питания, В /Частота, Гц |
220-230,
В/50-60, Гц |
| Потребляемая
мощность |
< 0,3 ВА |
| Сигнализация о
наличии контролируемого
пламени/Выходной сигнал |
светодиодный
индикатор и 2 группы
переключающихся изолированных
контактов реле |
| Допустимая
нагрузка на контакты реле |
220В, 50Гц/ ток,
не более 2А |
| Время
срабатывания, не более-при
появлении пламени-при погасании
пламени |
1 сек2 сек |
| Температура
окружающего воздуха |
- 20…+60 °С |
| Степень защиты
по ГОСТ 14254–96 |
IP65 |
| Климатическое
исполнение по ГОСТ 15150-69 |
УХЛ 2.1 |
| Габаритные
размеры |
80х125х58 мм. |
| Масса прибора,
не более |
0,6 кг. |

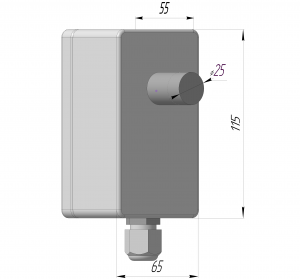

Габаритные размеры

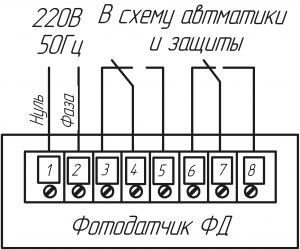

Схема подключений
|
