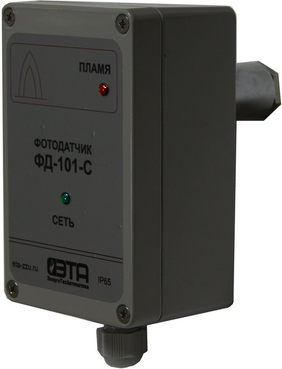

ФОТОДАТЧИК СИГНАЛИЗИРУЮЩИЙ ФД-101-С
НАЗНАЧЕНИЕ
Контроль факела газовых горелок, котлов, промышленных печей
любой мощности.
Преимущества
- Релейный выходной сигнал.
- Высокая чувствительность—подходит для горелок любой
мощности.
- Реагирует только на ультрафиолетовый спектр излучения
газового пламени, не чувствителен к раскаленным поверхностям
нагрева, излучающим инфракрасное излучение, и солнечному
свету.
- Ударопрочный алюминиевый корпус
- Ультрафиолетовый фотоприемник фирмы Hamamatsu Photonics
Применение
Котлы, печи, топливосжигающие установки любой мощности.
Принцип действия
- Фотодатчик состоит из металлического корпуса, прозрачного
для ультрафиолетового излучения защитного окна, фотоприемника
(УФ колба R2868) и кабельного ввода PG11.
- Фотоприемник осуществляет преобразование потока
ультрафиолетового спектра оптического излучения пламени в
электрический сигнал. При обнаружении УФ-излучения уф-сенсор
выпрямляет заложенное переменное напряжение и преобразует его в
постоянный ток. Усилитель сигнала пламени преобразует сигнал
постоянного тока в релейные контакты.
- Встроенная теплозащита из кварцевого стекла изолирует
УФ-сенсор от горячей атмосферы печи и защищает от влажности,
грязи и высокой температуры.
- На корпусе расположен светодиодный индикатор ПЛАМЯ,
сигнализирующий о наличии пламени, и индикатор напряжения
питания СЕТЬ .
| Технические характеристики |
| Входной сигнал |
ультрафиолетовое
излучение сжигаемого топлива |
| Длина волны
(спектральный диапазон), нм |
180-265 |
| УФ сенсор |
УФ колба R2868 |
| Напряжение
питания, В/Частота, Гц |
220-230,
В/50-60, Гц |
| Потребляемая
мощность |
< 0,3 ВА |
| Сигнализация о
наличии
контролируемогопламени/Выходной
сигнал |
светодиодный
индикатор и 2 группы
переключающихсяизолированных
контактов реле |
| Допустимая
нагрузка на контакты реле |
220В, 50Гц/ ток,
не более 2А |
| Время
срабатывания, не более-при
появлении пламени-при погасании
пламени |
1 сек2 сек |
| Температура
окружающего воздуха |
- 20…+60 °С |
| Степень защиты
по ГОСТ 14254–96 |
IP65 |
| Климатическое
исполнение по ГОСТ 15150-69 |
УХЛ 3.1 |

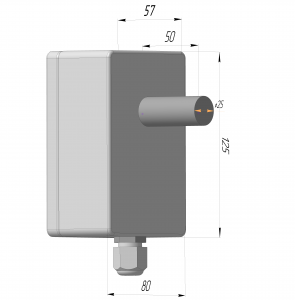

| Габаритные
размеры |
80х125х58 мм. |
| Масса прибора,
не более |
0,8 кг. |
МОНТАЖ
Фотодатчик устанавливается на визирную трубу горелки котла, в
специально предусмотренных посадочных местах, труба должна быть
направленна на верхнюю треть факела, чтобы между факелом и
датчиком не было помех.
Выбор места установки определяется таким образом, чтобы в
поле зрения ФД-101-C не попадал факел соседних или встречных
горелок или факел запальника.
Фотодатчик должен улавливать факел только своей
горелки, и исключить попадание пламени соседних горелок. В
процессе эксплуатации обслуживающий персонал должен периодически
очищать ветошью окно от загрязнений.

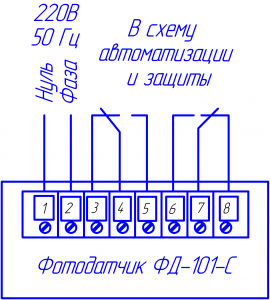

Схема подключений ФД-101-С
|
