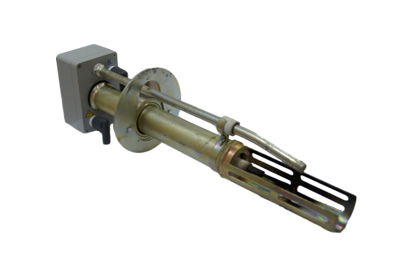

Электрозапальник ЭЗ
НАЗНАЧЕНИЕ
Дистанционный розжиг горелок котлоагрегатов работающих на
газообразном или жидком топливах.
Применение
Печи, котлы, энергоагрегаты
ПРЕИМУЩЕСТВА
- Коробка из ударопрочного алюминия
- Керамика, с содержанием оксида алюминия
Al2O3 –97%, устойчивая к влаге и пробою высоким
напряжением 20кВ/мм
- Дистанционный розжиг основных горелок.
- Контроль наличия собственного факела.
| Технические характеристики
|
| Наименование
параметра |
Значение |
| Тепловая
мощность, не более |
80 КВт |
| Давление
подводимого газа, кПа |
10 –250 |
| Длина
запальника, L, мм |
500, 800, 1400,
2000 |
| Присоединение
газа, “ |
½ |
| Розжиг |
Центральный
электрод |
| Контроль
погасания пламени |
Контрольный
электрод (ионизационный датчик) |

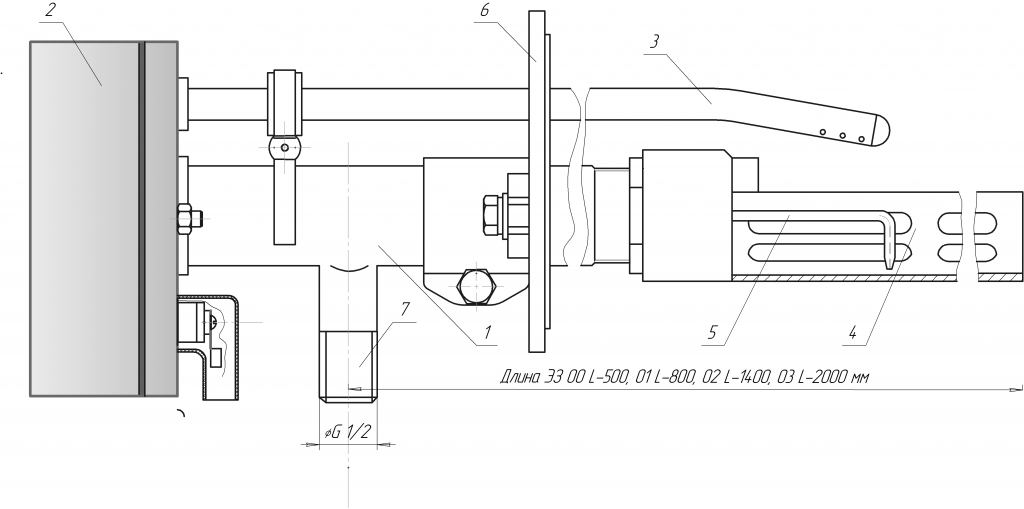

1 - ствол запальной горелки, 7—штуцер для подвода
газа, центральный (высоковольтный) электрод 5, стабилизатор
пламени 4, контрольный электрод (ионизационный датчик) 3,
коробка 2 с тремя клеммами, 6—фланец. Контрольный электрод
установлен на трубе запальника с помощью хомута с изоляционным
вкладышем, а его конец крепится в коробке 2.
Установка ЭЗ в установочной трубе горелки должна исключать
возможность замыкания электрода с установочной трубой,
запальником и другими заземленными частями горелки или котла. С
помощью клемм коробки подается высокое напряжение на центральный
электрод запальника и снимается сигнал с контрольного электрода.
|
