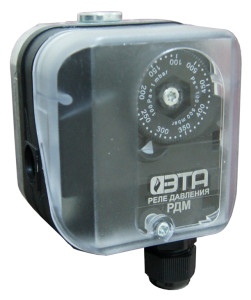

РДМ РЕЛЕ ДАВЛЕНИЯ МЕХАНИЧЕСКОЕ
НАЗНАЧЕНИЕ
Для контроля давления газа и воздуха (избыточного, разрежения
(вакуумметрического) и дифференциального давления) в различных
промышленных установках — в системах сжигания топлива,
вентиляции и кондиционирования воздуха или других отраслях.
Осуществляют контроль давления и производят замыкание,
размыкание или переключение контактов электрических цепей при
достижении установленной точки срабатывания.
Точка срабатывания настраивается с помощью шкалы ручного
колесика.
Применение
Контроль безопасности при понижении/повышении давления газа и
воздуха
- Контроль избыточного давления
- Контроль дифференциального давления
- Контроль разрежения
ПРИНЦИП ДЕЙСТВИЯ
Реле давления срабатывают в случае отклонения давления в ту
или иную сторону от настроенного значения. При достижении
настроенного значения срабатывает микропереключатель, который
имеет конструкцию переключающегося контакта.
Давление срабатывания настраивается при помощи ручного
колесика.
| Диапазон настройки |
|
Модель
|
Предел
измерений, мбар |
Максимальное давление, мбар |
Максимальная
перегрузочная способность, бар*
|
| РДМ-6 |
0.4 – 6 |
±600
|
2
|
| РДМ-10 |
1 — 10 |
| РДМ-50 |
2.5 – 50 |
| РДМ-150 |
30 – 150 |
| РДМ-500 |
100 — 500 |
| *Кратковременно <15мин. |

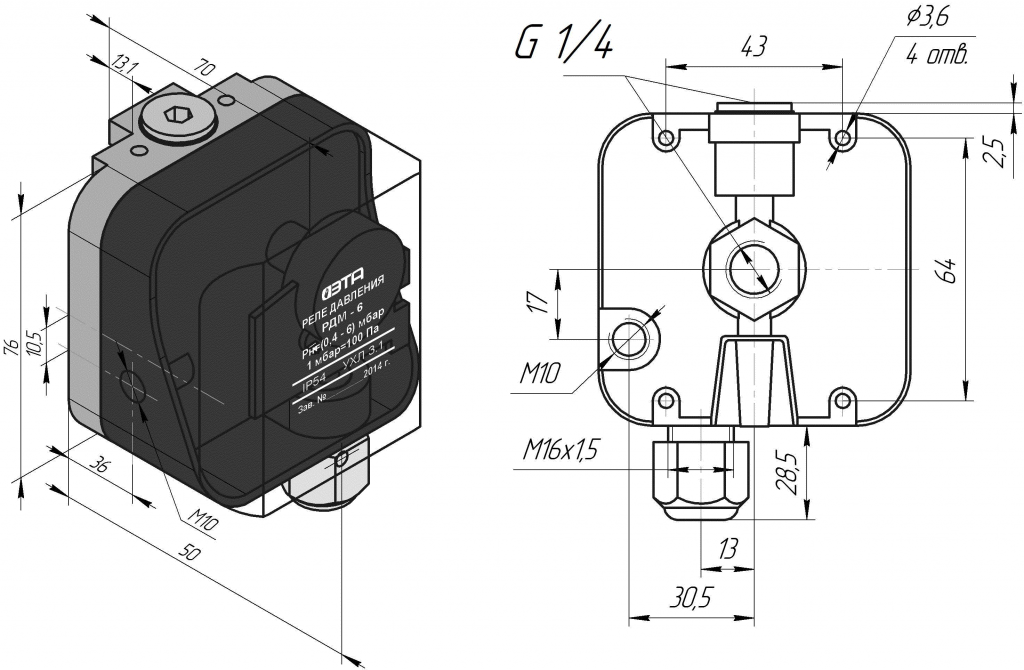

Габаритные и присоединительные размеры РДМ
| Вид измеряемого
давления |
Измеряемая среда |
| Избыточное
давление |
Газ,
воздух, топочные и дымовые газы |
| Разрежение |
| Дифференциальное
давление |
Воздух, топочные
и дымовые газы |
| Точность
настройки |
±15% |
| Температура
эксплуатации и рабочей среды |
от -15 ÷ +80°C |
| Температура
хранения и транспортировки |
от -40 ÷ +80°C |
| Степень защиты |
IP 54 |
| Электроподключение |
кабельный ввод
M16 x 1.5 |
| Размеры |
76*76*70мм |
| Вес |
0,35кг |
|
Коммутируемые
напряжения
|
Коммутируемые токи, А
|
|
нагрузка активная
|
нагрузка индуктивная,
сosj=0,6
|
| 220В, 50Гц |
мин:
0,01макс: 2 |
min:
0,01max: 1 |
| 24В;
48Впостоянный ток |
мин:
0,01макс: 1 |
min: 0,01max:
0.5 |

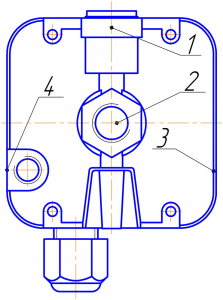

ИСПОЛЬЗОВАНИЕ
Измерение избыточного давления— например, для
контроля мин/макс давления газа или воздуха.
- Избыточное давление замеряется в нижней
мембранной камере через порт 1 или 2. Верхняя
мембранная камера вентилируется через порты 3
или 4.
Измерение вакуумметрического давления (разрежения)
- например, при контроле давления перед дымососом.
- Отрицательное давление замеряется в верхней
мембранной камере через порт 3 или 4. Нижняя
мембранная камера вентилируется через порты 1
или 2.
Измерение дифференциального давления—например, для
контроля наличия расхода воздуха в целях обеспечения
безопасности или для контроля работы фильтров или вентиляторов.
- большая абсолютная величина давления
подводится к порту 1 или 2, более низкая к порту
3 или 4. Остальные порты должны быть герметично
заглушены
Монтаж и электрическое подключение
Производить только при отсутствии давления в магистрали и
обесточенном электропитании схемы. После монтажа РДМ на объекте
и подачи давления проверить герметичность пневматических
соединений обмыливанием.

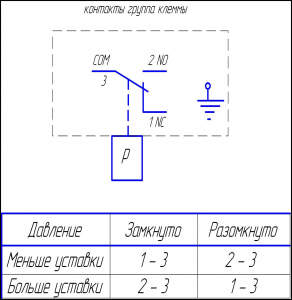

Электрическое подключение медным 3-х жильным кабелем с
сечением от 0,5 до 1,5 кв. мм; провод заземления 1,5
кв.мм. также провести через гермоввод и подключить к клемме
«Земля» — рекомендуется многожильный провод желто-зеленого
цвета.
|
