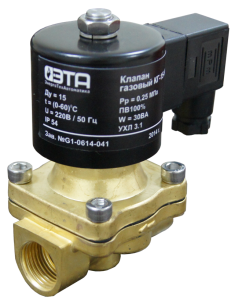

КЛАПАН ГАЗОВЫЙ ЭЛЕКТРОМАГНИТНЫЙ КГ-15-НЗ
НАЗНАЧЕНИЕ
Для управления потоком газа, воздуха, жидкостей в
трубопроводах с дистанционным управлением.
Открывает или закрывает поток рабочей среды при поступлении
на катушку клапана управляющего напряжения.
Устанавливается на трубопровод и используются в системах с
дистанционным управлением потоками различных газовых сред,
воздуха и неагрессивных газов, а также жидких неагрессивных
сред.
| Технические характеристики |
| Напряжение
питания |
220-230, В50-60,
Гц |
| Потребляемая
мощность, не более |
15ВА |
| Рабочее давление
при классе герметичности А |
0,001МПа …
0,25МПа. |
| Присоединение |
резьбовое 1/2″Ду
15 мм |
| Время
открытия/закрытия, не более |
1с |
| Kv, м³/ч |
4.8 |
| Рабочая среда |
воздух,
нейтральные газы, природные
газы, смесь типа пропан-бутан,
дизельное топливо, жидкости |
| Рабочая
температура среды |
0 — 60°С |
| Присоединение к
источнику напряжения /
управления |
DIN 43650 |
| Положение
клапана на трубопроводе |
электромагнитом
вверх на горизонтальном участке
трубопровода, допустимое
отклонение ± 15º от вертикали |
| Температура
окружающей среды, оС |
от 2 до плюс 60 |
| Степень защиты
по ГОСТ 14254 |
IP54 |
| Габариты, не
более, |
110*73*92мм |
| Масса, не более |
1,5кг |
| Полный средний
срок службы, не менее |
5 лет |
| Срок службы |
50000 циклов
переключения в пределах срока
службы |
| Материал корпуса |
латунь ЛЦ40С |
| Сведения о
драгоценных материалах |
не содержит |
Монтаж
Клапан устанавливается на горизонтальном участке трубопровода
электромагнитом вертикально, направление движение среды должно
соответствовать стрелке на корпусе 1.
Для предохранения от засорения клапана окалиной, ржавчиной,
находящейся в трубопроводе на входе в клапан обязательно
устанавливать сетчатый фильтр газовый Dy= 15 мм.

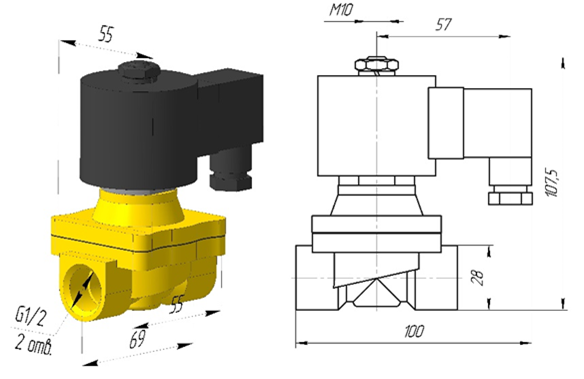

Габаритные размеры КГ-15-НЗ
|
