КОНТРОЛЬНЫЙ ЭЛЕКТРОД КЭ
НАЗНАЧЕНИЕ
Для селективного контроля пламени газовых горелок.
ПРЕИМУЩЕСТВА
- Корпус полностью выполнен из жаропрочной
нержавеющей стали
- Дополнительные сменные жаропрочные электроды
комплекте (2шт.)
- Высококачественная, нечувствительная к влаге
керамика
Принцип работы
Пульсация электропроводимости или эффект детектирования
переменного тока между электродом, введенного в зону ионизации
факела и заземленным корпусом горелки регистрируется с помощью
сигнализатора горения.
| ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ |
| Длинна погружаемой части ствола,
мм |
| КЭ-00 |
500 |
| КЭ-01 |
700 |
| КЭ-02 |
1000 |
| КЭ-03 |
1200 |

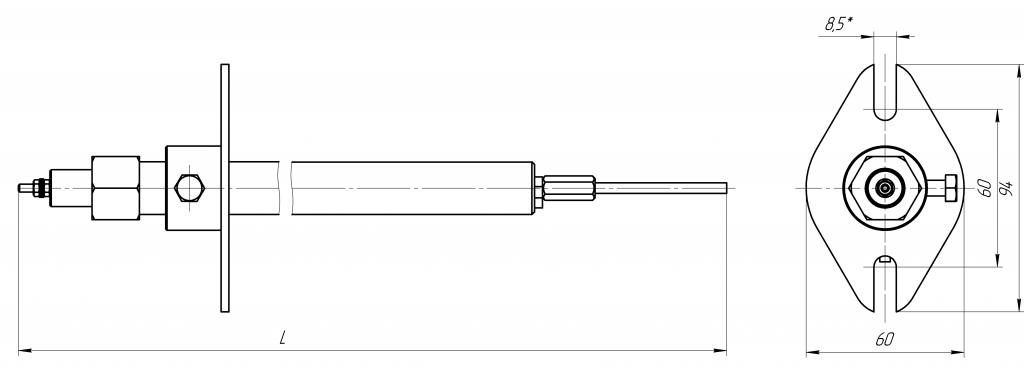

| Габаритные размеры L, мм |
| КЭ-00 |
890х60х94 |
| КЭ-01 |
1090х60х94 |
| КЭ-02 |
1390х60х94 |
| КЭ-03 |
1590х60х94 |
| Сопротивление
изоляции, МОм, не менее |
100 |
| Диаметр ствола,
мм |
22 |
| Материал ствола |
Нержавеющая
сталь |
| Длина
жаропрочного электрода, мм |
300 |
| Материал
жаропрочного электрода |
Нихромовая
проволока D-4mm |
| Температура
газового факела, макс |
1300 0C |

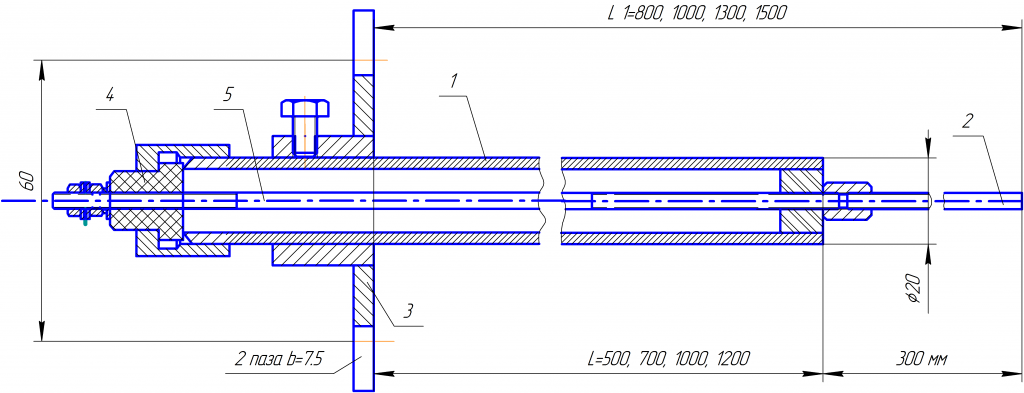

Контрольный электрод КЭ состоит из центрального электрода 5,
соединенного с жаропрочным электродом 2, установленного в ствол
1 с помощью керамического изолятора. Ствол КЭ выполнен полностью
из нержавеющей стали. Монтаж на установочную трубу ведётся с
помощью фланца.
|
