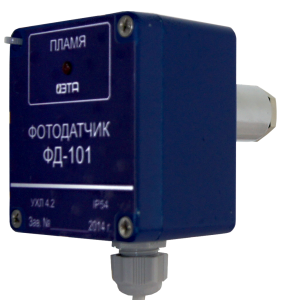

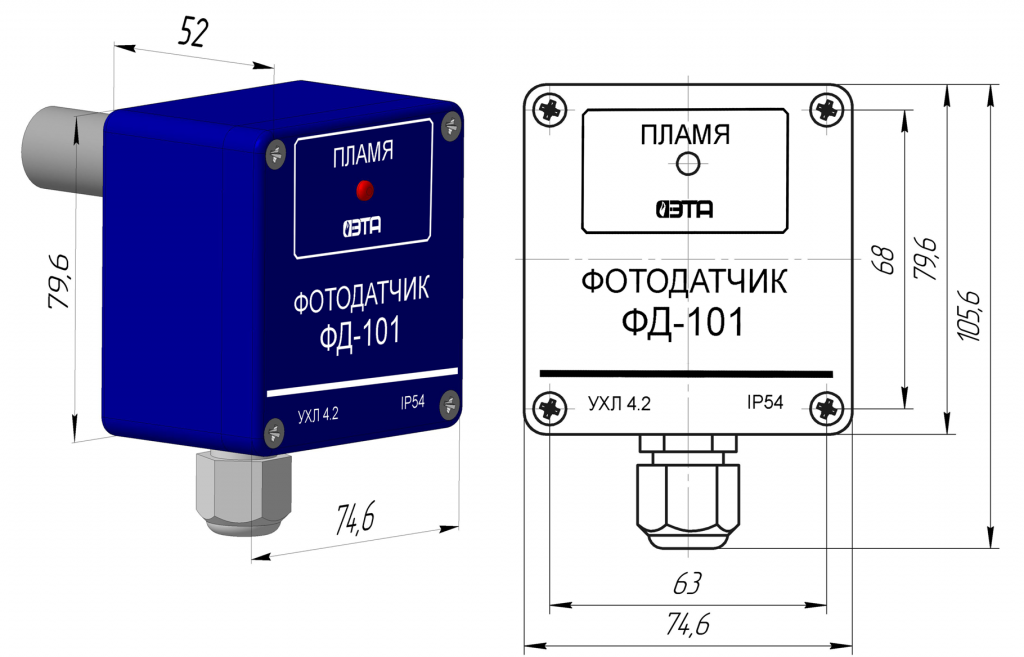

ФОТОДАТЧИК ФД-101
НАЗНАЧЕНИЕ
Ультрафиолетовый датчик пламени для контроля факела газовых
горелок, котлов, промышленных печей любой мощности, совместно с
сигнализатором пламени СП-101.
Преимущества
- Высокая чувствительность—подходит для
горелок любой мощности.
- Реагирует только на ультрафиолетовый спектр
излучения газового пламени, не чувствителен к
раскаленным поверхностям нагрева, излучающим
инфракрасное излучение, и солнечному свету
- Ударопрочный алюминиевый корпус
- Ультрафиолетовый фотоприемник фирмы
Hamamatsu Photonics
Применение
- Котлы, печи, топливосжигающие установки
любой мощности.
- Селективный контроль обеспечивается для всех
топок с односторонним расположениием горелок —
направление линии визирования параллельно оси
горелки или под углом до 150.
- Для котлов с встречным расположением горелок
требуется поиск линии визирования фотодатчика и
селективность обеспечивается только для
одноярусных котлов с общим числом горелок не
более 4.
Принцип действия
Преобразование потока ультрафиолетового спектра оптического
излучения пламени в электрический сигнал. При обнаружении
УФ-излучения ультрафиолетовый датчик выпрямляет заложенное
переменное напряжение и преобразует его в постоянный ток.
Усилитель сигнала пламени способен распознавать только
этот сигнал постоянного тока.
Встроенная теплозащита из кварцевого стекла изолирует
УФ-сенсор от горячей атмосферы печи и защищает от влажности,
грязи и высокой температуры.
Для защиты датчика от высоких температур и продуктов горения,
обеспечить подачу охлаждающего воздуха.
УФ-сенсор работает под переменным напряжением 380В. Срок
службы УФ сенсора 10000 рабочих часов. После этого времени
сенсор подлежит замене. Напряжение подается через сигнализатор
пламени СП-101.
Технические характеристики
| Напряжение
питания |
220 В, 50 Гц |
| Ультрафиолетовая
ячейка |
R2868 |
| Область спектра |
180 — 265 нм |
| Макс.
чувствительность |
210 ± 10 нм |
| Степень защиты |
IP 54 |
| Мин. сила
сигнала постоянного тока |
1 μА |
| Потребляемая
мощность, не более, ВА |
0.3 |
| Длина линии
связи с сигнализатором горения
СП-101, м |
<100 |
МОНТАЖ
Фотодатчик устанавливается на визирную трубу горелки котла, в
специально предусмотренных посадочных местах, труба должна быть
направленна на верхнюю треть факела, чтобы между факелом и
датчиком не было помех.
Выбор места установки определяется таким образом, чтобы в
поле зрения ФД-101 не попадал факел соседних или встречных
горелок или факел запальника. Фотодатчик должен улавливать факел
только своей горелки, и исключить попадание пламени соседних
горелок.
В процессе эксплуатации обслуживающий персонал должен
периодически очищать ветошью окно от загрязнений.

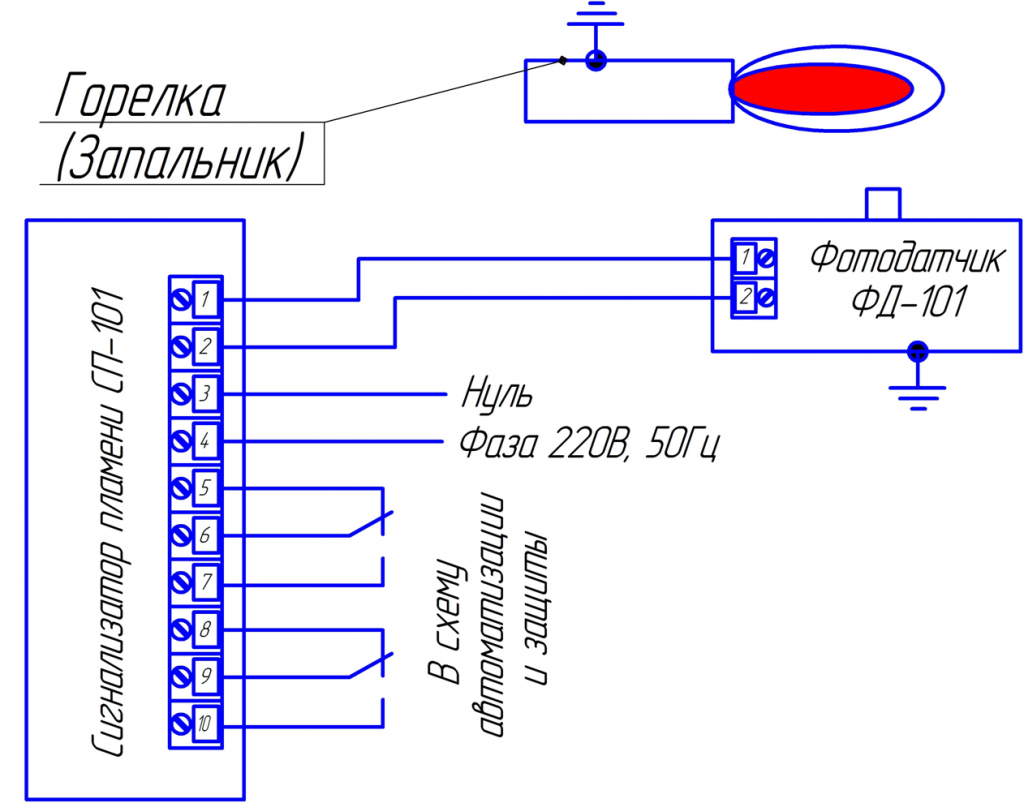

Схема подключения фотодатчика ФД-101 сигнализатором СП-101
для контроля основного факела горелки
|
